Discovery 3. Верхний рычаг (передняя подвеска)




Специальный инструмент




Съемник шаровых шарниров 205-754(LRT-54-027)




Снятие


1. ПРЕДОСТЕРЕЖЕНИЕ: Запрещается производить работы на автомобиле, опирающемся только на домкрат. Всегда устанавливайте автомобиль на надежные опоры.

Приподнимите и подоприте автомобиль.

2. Снимите колесо в сборе с шиной.
3. ВНИМАНИЕ: Не прилагайте чрезмерное усилие для отсоединения соединительного звена датчика высоты.

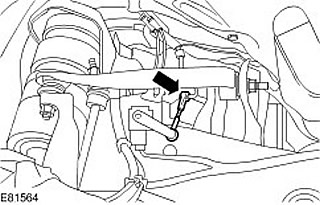

Отсоедините соединительное звено датчика высоты.

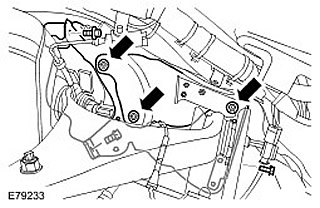

4. Для обеспечения доступа снимите теплозащитные экраны верхнего рычага и тормозной магистрали. Отверните 3 гайки. Выверните 3 болта.






5. ВНИМАНИЕ: Для предотвращения проворачивания шарового шарнира используйте прилагающийся шестигранный ключ.

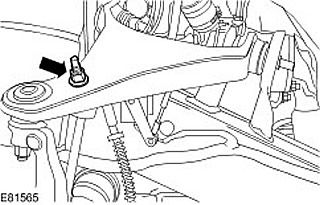

Отверните гайку стойки штанги стабилизатора. Отбракуйте гайку.

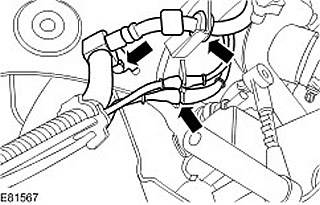

6. Отсоедините провода тормозного шланга и датчика скорости колеса от верхнего рычага. Выверните болт.






7. ВНИМАНИЕ: Во избежание выпадения кулака колеса и разъединения внутреннего шарнира полуоси подоприте кулак колеса.

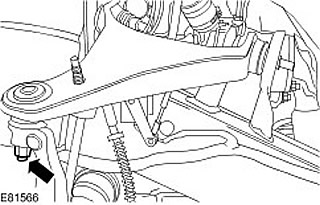

Ослабьте гайку крепления верхнего рычага.

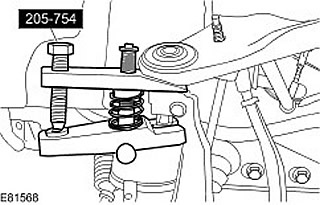

8. Используя специальный инструмент, отсоедините шаровый шарнир верхнего рычага. Отверните и отбракуйте гайку.

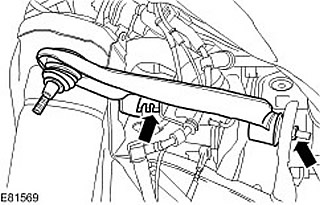

9. Снимите верхний рычаг. Отверните две гайки и обракуйте их.








Установка


1. Установите верхний рычаг. Вставьте болты, но пока не затягивайте их полностью. Наверните новые гайки.

2. Присоедините верхний рычаг к кулаку колеса. Наверните новую гайку и затяните ее (момент затяжки 70 Нм).

3. Закрепите провода тормозного шланга и датчика скорости колеса на верхнем рычаге. Затяните болт (момент затяжки 23 Нм).

4. Закрепите стойку штанги стабилизатора. Наверните новую гайку и затяните (момент затяжки 115 Нм).

5. Установите теплозащитные экраны верхнего рычага и тормозной магистрали. Вверните три болта. Наверните три гайки.

6. Присоедините соединительное звено датчика высоты.

7. Настройте расстояние по высоте между центром конца полуоси и краем панели отделки крыла на 466 мм.
