ПРИМЕЧАНИЕ: Правая панель обслуживается без ее приварных шпилек.
1. При замене усилительного элемента панели фартука крыла снимаются следующие элементы:
- Облицовка переднего бампера
- Панель защелки капота
- Оба передних крыла
- Верхняя панель фартука крыла
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите верхнюю панель фартука крыла. За дополнительной информацией обратитесь к главе: Верхняя панель грязещитного фартука (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Снимите передний амортизатор. За дополнительной информацией обратитесь к главе: Передний амортизатор (204-01 Передняя подвеска, Снятие и установка).
5. Левая сторона: Снимите опорную подушку двигателя. За дополнительной информацией обратитесь к главе: Изолятор верхней опоры двигателя (303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
6. Левая сторона: Снимите полку аккумулятора. За дополнительной информацией обратитесь к главе: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
7. Левая сторона: Снимите трубопровод воздухозабора.
8. Левая сторона: Высвободите электрораспределительную коробку аккумулятора и расположите ее в стороне.
9. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
10. Правая сторона: Снимите опорный кронштейн двигателя. За дополнительной информацией обратитесь к главе: Правая опора двигателя(303-01B Двигатель - 2.2L Duratorq - Td4, Снятие и установка).
11. Правая сторона: Высвободите расширительный бачок системы охлаждения и отложите его в сторону.
12. Правая сторона: Разгрузите хладагент из системы кондиционирования. За дополнительной информацией обратитесь к главе: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).
13. Правая сторона: Снимите трубопроводы A/C фартука крыла.
14. Правая сторона: Высвободите и отложите в сторону изолирующий материал, расположенный на перегородке.
15. Высвободите жгут электропроводки и отложите его в сторону.

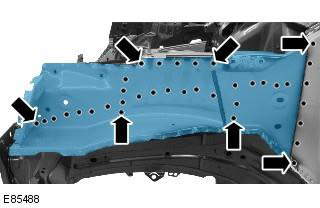

16. Выфрезеруйте места контактной сварки.
17. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте сопрягаемые поверхности старой и новой панелей.
2. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
3. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.

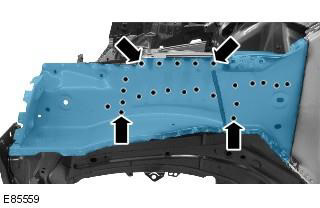

4. Выполните точечную сварку.
5. Выполните сварку электрозаклепками по технологии MIG.
6. Установите приварные шпильки.
7. Зачистите все сварные швы.
8. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
