ПРИМЕЧАНИЕ: Панель обслуживается без своих установочных шпилек.
Снятие
1. В сочетании с панелью фартука крыла заменяется:
- Облицовка переднего бампера
- Панель защелки капота
- Оба передних крыла
- Верхняя панель фартука крыла
2. Для получения дополнительной информации относительно этой ремонтной процедуры см.: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите верхнюю панель фартука крыла. За дополнительной информацией обратитесь к главе: Верхняя панель грязещитного фартука (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Левая сторона: Снимите воздушный фильтр. За дополнительной информацией обратитесь к главе: Воздушный фильтр (303-12A Распределение и фильтрация впускаемого воздуха - 3.2L NA - I6, Снятие и установка).
5. Левая сторона: Снимите трубопровод воздухозабора.
6. Левая сторона: Снимите полку аккумулятора. За дополнительной информацией обратитесь к главе: Полка для установки аккумулятора (414-01 Аккумулятор, крепление и провода аккумулятора, Снятие и установка).
7. Левая сторона: Снимите нижнюю виброизолирующую опору двигателя. За дополнительной информацией обратитесь к главе: Изолятор нижней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).
8. Левая сторона: Отсоедините распределительную коробку аккумуляторной батареи и расположите ее в стороне.
9. Правая сторона: Слейте жидкость из системы охлаждения. За дополнительной информацией обратитесь к главе: Слив/ заливка охлаждающей жидкости и удаление воздуха из системы охлаждения (303-03A Охлаждение двигателя - 3.2L NA - I6, Общие процедуры).
10. Правая сторона: Выполните вакуумирование системы кондиционирования. За дополнительной информацией обратитесь к главе: Утилизация хладагента, вакуумирование и заправка системы воздушного кондиционирования (A/C) (412-00 Система климат-контроля – Общие сведения, Общие процедуры).
11. Правая сторона: Снимите бачок усилителя рулевого управления. За дополнительной информацией обратитесь к главе: Бачок усилителя рулевого управления (211-02 Рулевое управление с усилителем, Снятие и установка).
12. Правая сторона: Отсоедините расширительный бачок охлаждающей жидкости и расположите его в стороне.
13. Правая сторона: Снимите опорный кронштейн двигателя. За дополнительной информацией обратитесь к главе: Правая опора двигателя(303-01A Двигатель - 3.2L NA - I6, Снятие и установка).
14. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
15. Правая сторона: Снимите трубопроводы кондиционера фартука крыла.
16. Снимите амортизатор и пружину в сборе. За дополнительной информацией обратитесь к главе: Амортизатор в сборе с пружиной (204-01 Передняя подвеска, Снятие и установка).
17. Высвободите жгут электропроводки и расположите его в стороне.

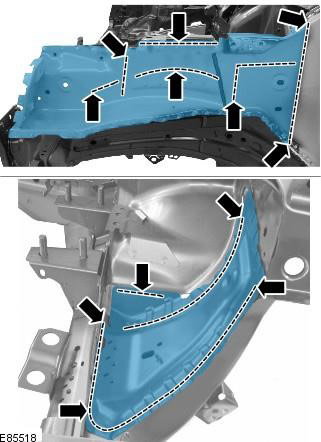

18. Используйте ленточно-шлифовальную машинку для удаления 5 сварных точек.

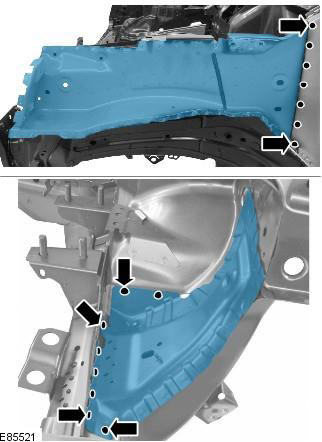

19. Выфрезеруйте остальные сварные точки.
20. Разделите соединения и снимите старую панель.
Установка
1. Подготовьте соединительные поверхности старой и новой панели.

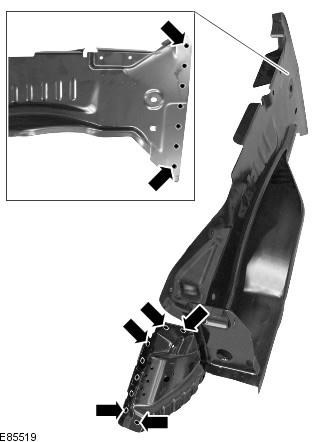

2. Просверлите отверстия в новой панели для сварки электрозаклепками по технологии MIG.
3. Приложите новую панель и зафиксируйте ее на месте. Проверьте выверку, если она верна, переходите к следующему шагу, если нет, исправьте и еще раз проверьте перед переходом к следующему шагу.
4. Точечная сварка.
5. Сварка электрозаклепками MIG.

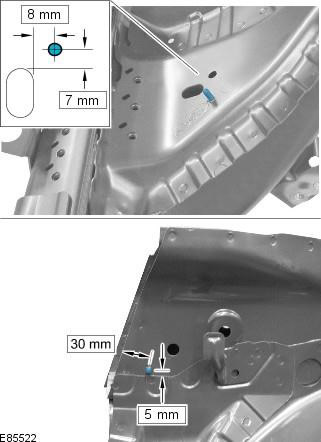

6. Установите новые установочные шпильки.
7. Зачистите все сварные соединения.
8. Для установки соответствующих панелей и механических элементов выполните процедуру снятия в обратной последовательности.
