ПРИМЕЧАНИЕ: Правая секция слегка короче левой вследствие расположения опоры двигателя.
ПРИМЕЧАНИЕ: Вследствие объединенной толщины панелей при выполнении этого ремонта рекомендуется точечные сварные швы заменить электрозаклепками по технологии MIG.
1. При замене секции переднего лонжерона снимаются следующие элементы:
- Облицовка переднего бампера
- Крепление переднего бампера
- Панель защелки капота
- Оба передних крыла
- Опора переднего бампера
ПРИМЕЧАНИЕ: Также необходимо снять двигатель и подвеску, как единый узел.
2. За дополнительными сведениями по этой процедуре ремонта обратитесь к следующим источникам: За дополнительной информацией обратитесь к главе: Кузов и рама (501-26 Ремонты кузова – Специальные сведения об автомобиле и проверки допусков, Описание и принцип действия) / Стандартные технические приемы, используемые на станции технического обслуживания (100-00 Общая информация, Описание и принцип действия).
3. Снимите опору переднего бампера. За дополнительной информацией обратитесь к главе: Крепление переднего бампера (501-27 Ремонты листовых металлических элементов передка, Снятие и установка).
4. Снимите блок охлаждения радиатора. За дополнительной информацией обратитесь к главе: Радиатор (303-03A Охлаждение двигателя - 3.2L NA - I6, Снятие и установка).
5. Снимите двигатель и переднюю подвеску, как единый узел.
6. Левая сторона: Снимите трубопровод воздухозабора.
7. Левая сторона: Высвободите электрораспределительную коробку аккумулятора и расположите ее в стороне.
8. Правая сторона: Снимите бачок омывателя лобового стекла. За дополнительной информацией обратитесь к главе: Бачок омывателя лобового стекла (501-16 Стеклоочистители и стеклоомыватели, Снятие и установка).
9. Высвободите жгут электропроводки и отложите его в сторону.

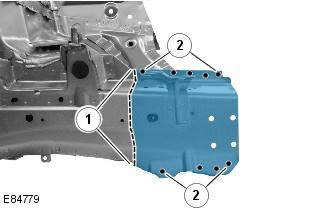

10. Выфрезеруйте места контактной сварки.

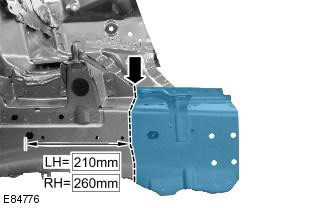

11. Отрежьте старую панель в показанном месте.
12. Разделите соединения и снимите старую панель.
Установка
1. Отпилите новую секцию от сервисной панели; рез следует совместить с резом на старой панели.
2. Подготовьте сопрягаемые поверхности старой и новой панелей.
3. Просверлите отверстия в новой панели, выполняя подготовку к сварке электрозаклепками по технологии MIG.
4. Выставьте новую панель на требуемое место и зафиксируйте ее. Проверьте выверку положения. Если она правильна, перейдите к следующему пункту. Если нет, выполните необходимую корректировку и, прежде чем продолжить, повторите проверку.
5. После фиксации панелей:
- 1. Выполните прихваточные швы для стыкового соединения.
- 2. Выполните сварку электрозаклепками по технологии MIG.
6. Зачистите прихваточные сварные швы.
7. Выполните стыковое сварное соединение по технологии MIG.
8. Зачистите все сварные швы.
9. Установка соответствующих панелей и механических элементов выполняется в последовательности, обратной снятию.
