Freelander 2. Опорная подушка дифференциала (задний ведущий мост)





Снятие


1. Приподнимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите систему выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).

3. Установите задний дифференциал на домкрат для коробки передач.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

4. Отбракуйте болты.

ПРЕДОСТЕРЕЖЕНИЕ: Отметьте положение элементов, чтобы облегчить последующую установку.







5.






Установка

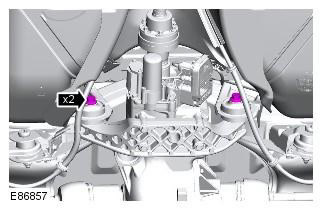

1. Установите изоляцию заднего дифференциала на задний дифференциал. Момент затяжки: 35 Nm

2. Вверните болты крепления передней втулки заднего дифференциала. Момент затяжки: 175 Nm

Используйте новые болты. Установочные метки должны быть отцентрированы.

3. Установите системы выпуска отработавших газов. Обратитесь к процедуре: Система выпуска отработавших газов (309-00A Система выпуска отработавших газов - 3.2L NA - I6, Снятие и установка).









Freelander 2. Передняя втулка дифференциала





Специальный инструмент




Снятие


1. Поднимите автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите оба задних колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).

3. Снимите задний дифференциал. Обратитесь к процедуре: Коробка дифференциала (205-02 Задний ведущий мост/ дифференциал, Снятие и установка).

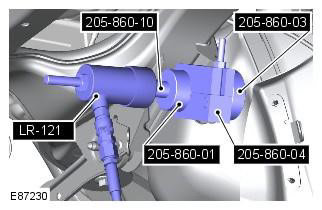

4. Используя специальные инструменты, снимите втулку. Специальный инструмент: 205-860-01205-860-02205-860-10LR-121

Отметьте положение элементов, чтобы облегчить последующую установку. Отметьте установочное расположение элементов перед снятием.








Установка

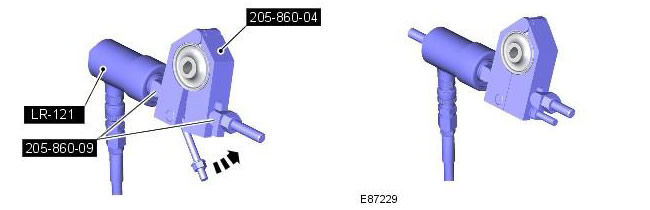

1. Используя специальный инструмент, обожмите втулку. Специальный инструмент: 205-860-09205-860-04LR-121

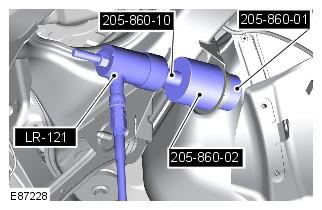

2. Используя специальные инструменты, установите втулку. Специальный инструмент: 205-860-10205-860-01205-860-04205-860-03LR-121

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь, что для установки втулок на правильную глубину используется соответствующий специальный инструмент.

ПРИМЕЧАНИЕ: Проследите за тем, чтобы элементы были установлены в исходное положение, отмеченное при снятии.






3. Установите задний дифференциал. Обратитесь к процедуре: Коробка дифференциала (205-02 Задний ведущий мост/ дифференциал, Снятие и установка).

4. Установите задние колеса. Обратитесь к процедуре: Колесо и шина (204-04 Колеса и шины, Снятие и установка).
