Снятие
1. Поднимите автомобиль на подъемнике.
ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.
2. Снимите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

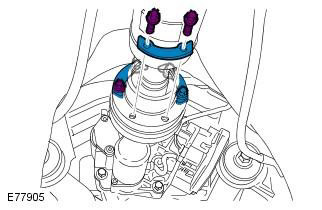

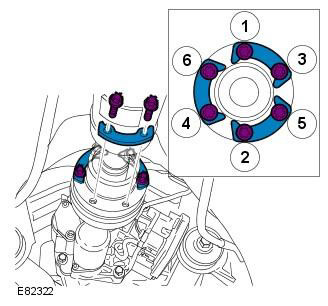

3. Отбракуйте болты.
ПРЕДУПРЕЖДЕНИЕ: Не используйте рычаг, чтобы отсоединить шарниры карданного вала от фланцев раздаточной коробки или заднего дифференциала.

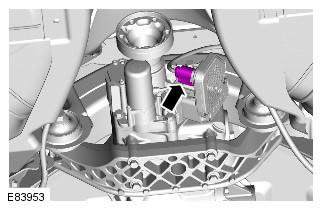

Отметьте положение элементов, чтобы облегчить последующую установку. Закрепите карданный вал подходящими хомутами.

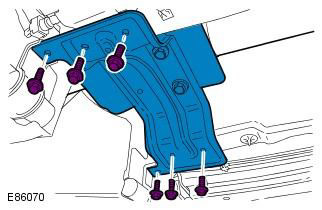

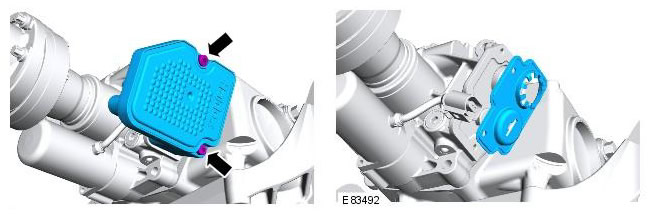

3.

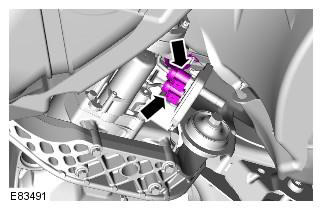

4.

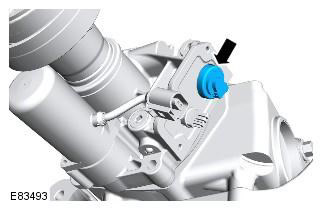

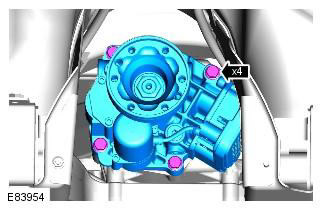

5. Поставьте емкость для сбора вытекающего масла. Отбракуйте масляное уплотнение.
Установка

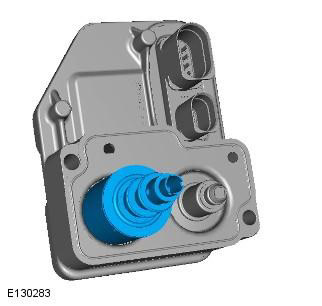

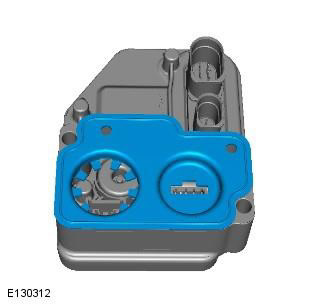

1. Смажьте и установите новое уплотнительное кольцо. Обратитесь к процедуре: Спецификации (205-02 Задний ведущий мост/ дифференциал, Спецификации).

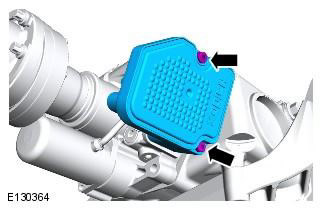

2. Установите активную муфту. Момент затяжки: 24 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.

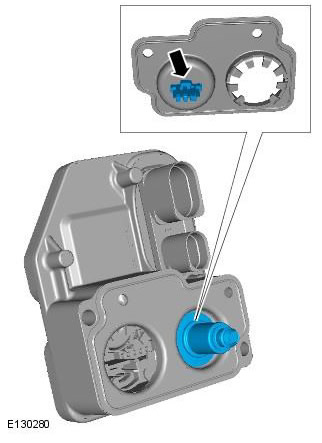

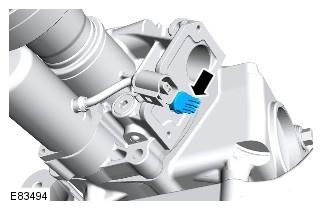

3. Состыкуйте электрический разъем.
4. Присоедините карданный вал к активной муфте. Момент затяжки: 40 Nm
ПРЕДОСТЕРЕЖЕНИЕ: Используйте новые болты.
ПРИМЕЧАНИЕ: Установите элемент в положение, отмеченное при снятии.
5. Установите задний опорный кронштейн карданного вала. Момент затяжки: 35 Nm
6. Проверьте уровень рабочей жидкости в активной муфте и при необходимости долейте. Обратитесь к процедуре: Активируемый наполнитель фрикционной муфты (205-02 Задний ведущий мост/ дифференциал, Общие процедуры).
7. Установите систему выпуска. Обратитесь к процедуре: Система выпуска отработавших газов (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).
