Freelander 2. Левое уплотнение раздаточной коробки




Специальный инструмент




100-012 Slide Hammer

205-873/1 Remover/Installer, Transfer Case Seal

205-873/2 Protector, Transfer Case Seal

205-873/3 Punch/Screws, Transfer Case Seal



Снятие


1. Приподнимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).

3. Будьте очень осторожны, чтобы не повредить уплотнение. Осмотрите уплотнение и замените его в случае повреждения

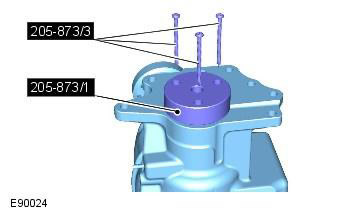

4. Специальный инструмент: 205-873/1205-873/3

Убедитесь, что вокруг детали чисто и отсутствуют посторонние частицы. Соблюдайте предельную осторожность, чтобы не повредить поверхности прилегания.







5.

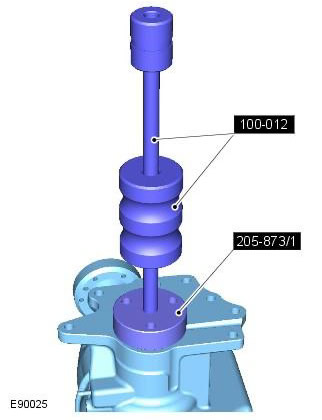

6. Специальный инструмент: 100-012








Установка

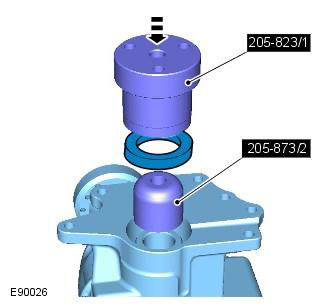

1. Специальный инструмент: 205-873/2

ПРЕДОСТЕРЕЖЕНИЕ: Во избежание повреждения специального инструмента и образования осколков следует использовать молоток с мягкой поверхностью.






2. При установке выполните процедуру снятия в обратной последовательности.

3. Установите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).

4. Проверьте уровень жидкости в раздаточной коробке и при необходимости долейте. Обратитесь к процедуре: Проверка уровня масла в раздаточной коробке (308-07B Раздаточная коробка, Общие процедуры).













Freelander 2. Правое уплотнение раздаточной коробки



Специальный инструмент




100-012 Slide Hammer

205-872 Installer, Transfer Case Seal

308-615 Remover, Seals

308-617 Depth Drill, Seal Remover



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите уплотнение правой передней полуоси. Обратитесь к процедуре: Сальник правой полуоси (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие и установка).

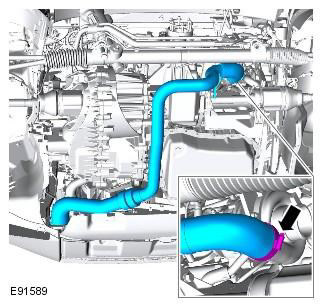

3.

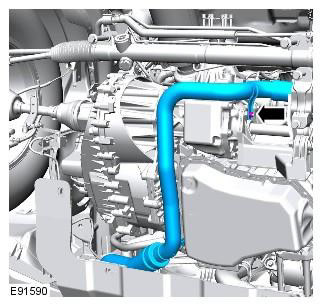

4. Момент затяжки: 25 Nm

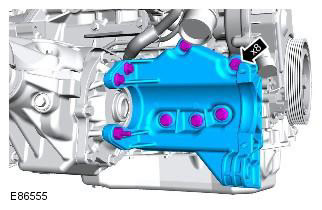

5. Момент затяжки: 65 Nm

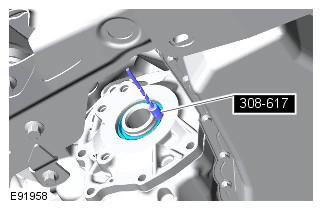

6. Специальный инструмент: 308-617

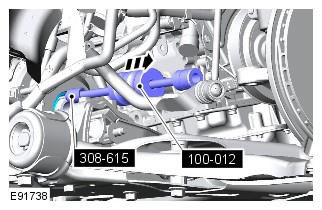

7. Специальный инструмент: 308-615100-012








Установка

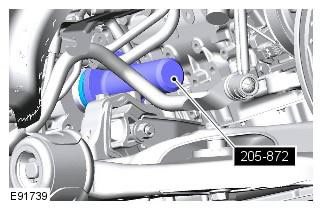

1. Специальный инструмент: 205-872






2. При установке выполните процедуру снятия в обратной последовательности.

3. Проверьте уровень трансмиссионной жидкости в раздаточной коробке. При необходимости долейте. Обратитесь к процедуре: Проверка уровня масла в раздаточной коробке (308-07B Раздаточная коробка, Общие процедуры).
