Freelander 2. Уплотнение первичного вала КП





Специальный инструмент




303-538 Remover/Installer, Crankshaft Oil Seal

308-643 Installer, Input Shaft Seal



Снятие


1. Снимите коробку передач. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

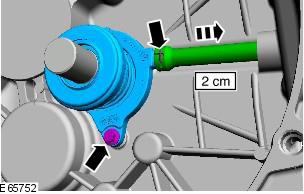

2. ПРЕДОСТЕРЕЖЕНИЕ: При попадании тормозной жидкости на лакокрасочное покрытие следует немедленно промыть пораженный участок холодной водой.

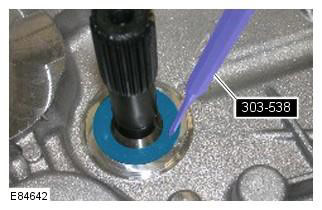

3. Специальный инструмент: 303-538

ПРЕДОСТЕРЕЖЕНИЕ: Соблюдайте осторожность, чтобы не повредить подшипник.

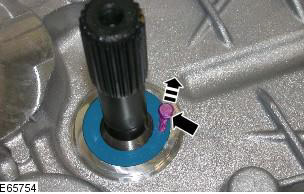

4. Заверните самонарезающий винт 2,5 x 15 мм не более чем на 2 оборота в уплотнение первичного вала и удалите уплотнение с помощью плоскогубцев.








Установка


1. Шлицы входного вала обмотайте липкой лентой, чтобы защитить от повреждения уплотнительное кольцо.

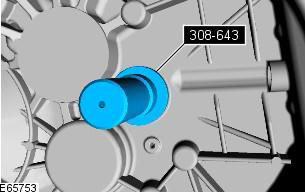

2. Специальный инструмент: 308-643






3. Снимите липкую ленту.

4. Установите рабочий цилиндр сцепления. Момент затяжки: 11 Nm

5. Установите коробку передач в сборе. Обратитесь к процедуре: Коробка передач (308-03 Механическая коробка передач/ коробка передач в блоке с ведущим мостом, Снятие).

6. Удалите воздух из гидропривода сцепления. Обратитесь к процедуре: Удаление воздуха из системы сцепления (308-00 Механическая коробка передач/ коробка передач в блоке с ведущим мостом и сцепление - Общая информация, Общие процедуры).













Freelander 2. Уплотнение промежуточного вала КП





Специальный инструмент




303-1300 Remover, Crankshaft Seal

307-595 Installer, Intermediate Shaft Seal



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).

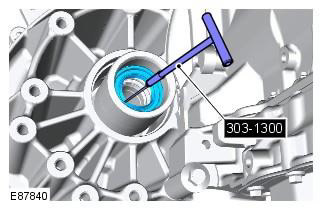

3. Специальный инструмент: 303-1300

Будьте очень осторожны, чтобы не повредить сопрягаемые поверхности. Очистите зону вокруг элемента и удалите из нее посторонний материал.

ПРИМЕЧАНИЕ: В ходе выполнения данной операции неизбежно прольется некоторое количество масла.








Установка

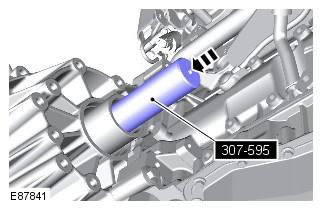

1. Специальный инструмент: 307-595

ПРЕДОСТЕРЕЖЕНИЕ: Будьте очень осторожны, чтобы не повредить уплотнение.






2. Установите раздаточную коробку. Обратитесь к процедуре: Блок передачи мощности - 2.2L Duratorq - Td4, В комплектацию автомобиля входит: 6-ти ступенчатая механическая КПП в сборе с ведущим мостом - M66 AWD (308-07B Раздаточная коробка, Снятие и установка).











Freelander 2. Сальник левой полуоси КП





Специальный инструмент




303-1300 Remover, Crankshaft Seal

307-596 Installer, Halfshaft Seal



Снятие


1. Поднимите и подоприте автомобиль.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите левую полуось. Обратитесь к процедуре: Левая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).

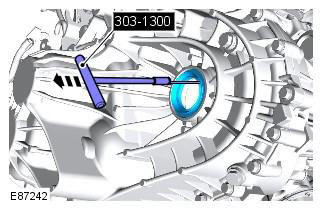

3. Специальный инструмент: 303-1300

Будьте очень осторожны, чтобы не повредить сопрягаемые поверхности. Очистите зону вокруг элемента и удалите из нее посторонний материал.








Установка

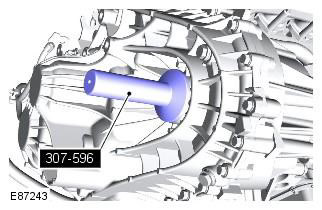

1. Специальный инструмент: 307-596

ПРЕДОСТЕРЕЖЕНИЕ: Будьте очень осторожны, чтобы не повредить уплотнение.






2. Установите левую полуось. Обратитесь к процедуре: Левая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).
