ПРЕДОСТЕРЕЖЕНИЕ: Пробка заливного отверстия не является контрольной пробкой уровня рабочей жидкости.

1. Поднимите автомобиль на подъемнике.

ПРЕДУПРЕЖДЕНИЕ: Установите под автомобиль надежные опоры.

2. Снимите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

3. ПРЕДОСТЕРЕЖЕНИЕ: Очистите зону вокруг элемента и удалите из нее посторонний материал.



4. Наливайте в коробку передач рекомендованную жидкость до тех пор, пока ее уровень не достигнет заливного отверстия. Слейте 120 мм для получения правильного объема жидкости, как описано в разделе спецификаций. Обратитесь к процедуре: Спецификации (308-07B Раздаточная коробка, Спецификации).

ПРЕДОСТЕРЕЖЕНИЕ: Пробка заливного отверстия не является контрольной пробкой уровня рабочей жидкости.

5. Вверните заливную пробку. Момент затяжки: 35 Nm

ПРЕДОСТЕРЕЖЕНИЕ: Замените шайбу.

6. Установите нижнюю защиту двигателя. Обратитесь к процедуре: Защита двигателя (501-02 Кузовные панели передка, Снятие и установка).

Снятие

1. Поднимите автомобиль на подъемнике.

2. Снимите ведущий вал. Обратитесь к процедуре: Карданный вал - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (205-01 Карданный вал, Снятие и установка).

3. Снимите каталитический нейтрализатор. Обратитесь к процедуре: Каталитический нейтрализатор - В комплектацию автомобиля не входит: Топливный фильтр дизельного двигателя (309-00B Система выпуска отработавших газов - 2.2L Duratorq - Td4, Снятие и установка).

4. Снимите нижнюю штангу стабилизатора двигателя. Обратитесь к процедуре: Изолятор нижней опоры двигателя (303-01A Двигатель - 3.2L NA - I6, Снятие и установка).

5. Снимите правую полуось. Обратитесь к процедуре: Правая полуось (205-04 Полуоси переднего ведущего моста, Снятие и установка).

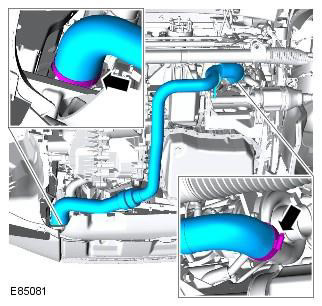

6.

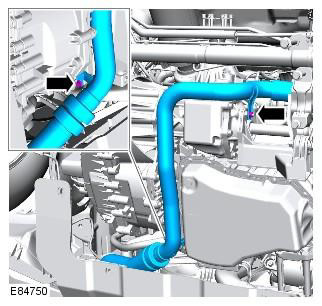

7. Момент затяжки: 25 Nm

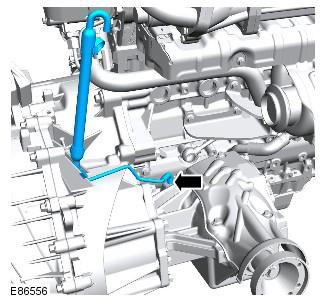

8. Момент затяжки: 10 Nm

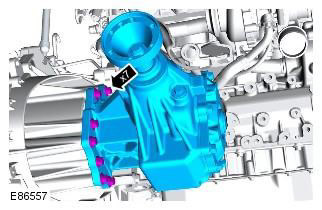

9. Момент затяжки: 65 Nm







10.

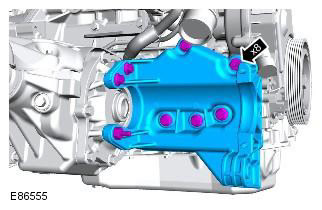

11. Момент затяжки: 60 Nm

ПРИМЕЧАНИЕ: Эта операция выполняется с помощником.

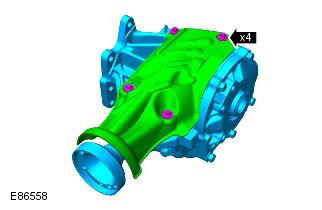

12. Момент затяжки: 10 Nm







Установка

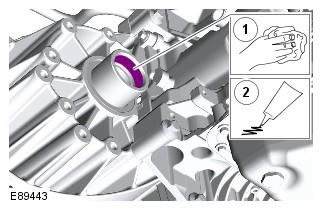

1. Технические условия на жидкость см. в разделе технических условий.

ПРЕДОСТЕРЕЖЕНИЕ: Очистите элемент от грязи, смазки и посторонних частиц.

ПРИМЕЧАНИЕ: Нанесите необходимое количество смазки, соответствующей техническим условиям.





2. Установите элементы, выполнив действия в последовательности, обратной порядку разборки.
