Freelander 1. Жгут электропроводки - дверь грузового отделения




Демонтаж


1. Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.

2. Снимите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

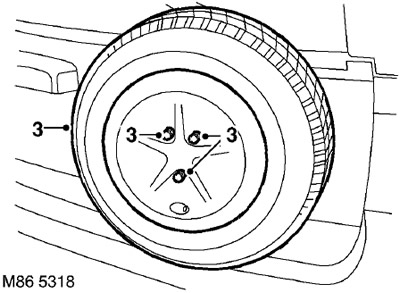

3. Отверните 3 гайки и снимите запасное колесо.

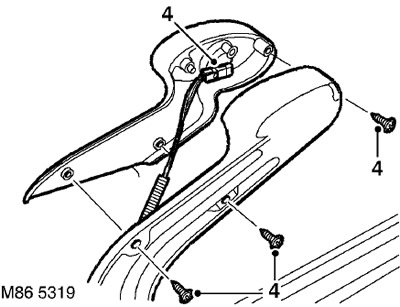

4. Отверните 3 болта крепления верхнего дополнительного фонаря стоп-сигнала (CHMSL), отсоедините колодку и снимите фонарь (CHMSL).

5. Ослабьте 2 хомутов удерживающих жгут.

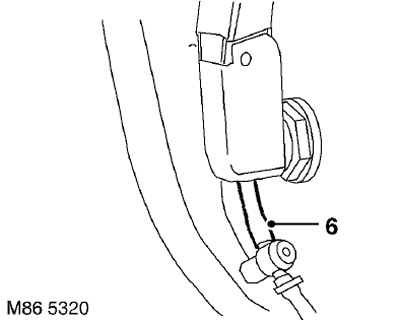

6. Отсоедините трубку омывателя стекла двери грузового отделения за кронштейном крепления запасного колеса.

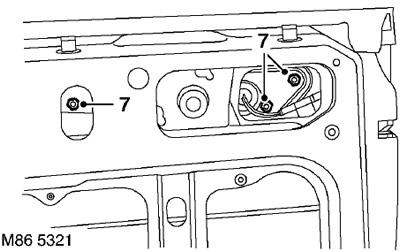

7. Отверните 3 гайки от корпуса фонаря освещения номерного знака и извлеките корпус.

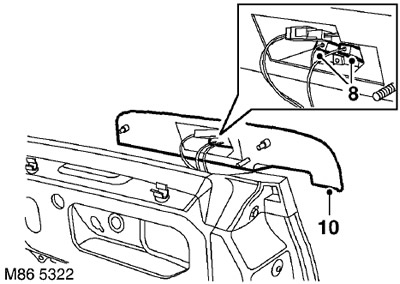

8. Отсоедините 2 колодки от корпуса фонаря.

9. Сохраните 2 дистанционные вставки и уплотнитель корпуса.

10. Снимите корпус.

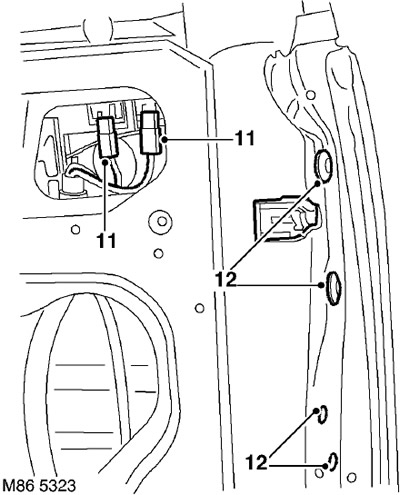

11. Отсоедините 2 колодки от нагревательного элемента стекла двери грузового отделения.

12. Отверните 4 винта крепления ручки замка двери,извлеките ручку замка, обеспечивая доступ к колодкам разъёмов и хомутам жгута.

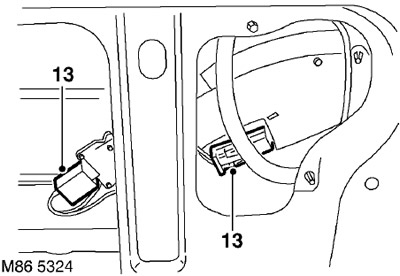

13. Отсоедините 2 колодки от замка двери.

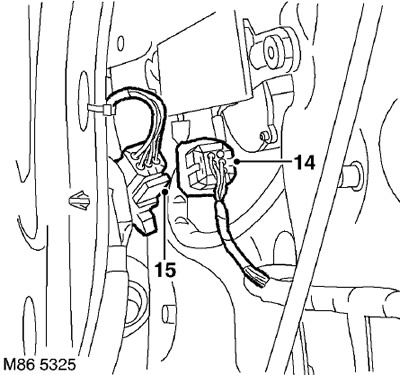

14. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.

15. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.

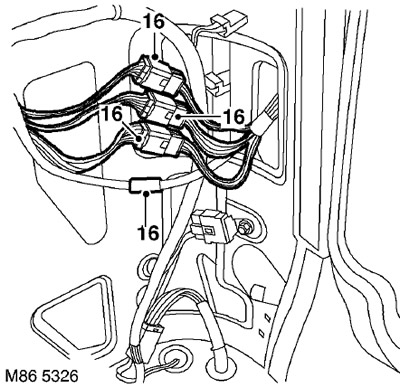

16. Освободите и отсоедините 3 колодки и трубку омывателя от основного жгута в стойке "E".

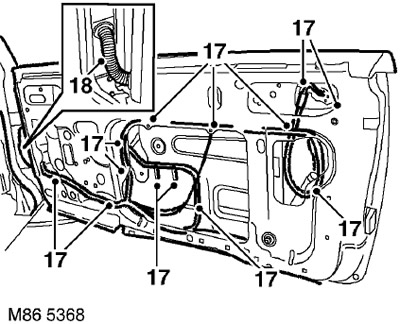

17. Освободите жгут электропроводки двери из 13 хомутов.

18. Извлеките жгут из оболочки в двери грузового отделения и стойки "E".

19. Извлеките жгут из автомобиля.



Установка


1. Установите жгут электропроводки в автомобиль и закрепите используя хомуты.

2. Закрепите жгут в оболочке двери грузового отделения и стойки "E".

3. Присоедините колодки и уложите трубку омывателя в основной жгут, закрепите колодки на кузове.

4. Присоедините колодки к электродвигателю очистителя стекла двери грузового отделения и замку двери.

5. Установите ручку замка, установите и заверните винты.

6. Присоедините колодки к нагревательному элементу стекла двери грузового отделения.

7. Установите корпус фонаря освещения номерного знака, установите уплотнитель и дистанционные вставки.

8. Присоедините колодку к корпусу.

9. Установите корпус и закрепите используя гайки.

10. Присоедините трубку омывателя за кронштейном крепления запасного колеса.

11. Закрепите хомут жгута на кронштейне крепления запасного колеса, присоедините колодку к верхнему дополнительному фонарю стоп-сигнала (CHMSL), установите фонарь (CHMSL) и закрепите винтами.

12. Установите запасное колесо и заверните гайки.

13. Установите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

14. Установите нижнюю панель двери багажного отделения.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.
