Демонтаж
1. Выполните все правила безопасности при работе с системой подушек безопасности.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Правила работы с подушками безопасности и пренатяжителями ремней безопасности.
2. Снимите ковровое покрытие.
3. Снимите шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
4. Снимите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
5. Вытяните жгут электропроводки и трубки омывателя в моторный отсек.

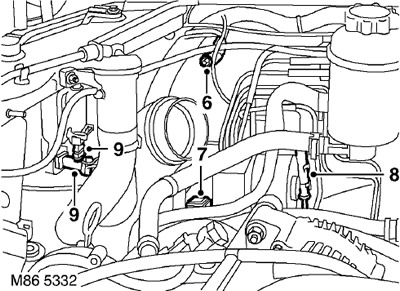

6. Отверните гайку и освободите коллектор "массы" от внутренней части правого крыла.
7. Отсоедините колодку от модулятора ABS.
8. Отсоедините колодку от правого датчика ABS и извлеките жгут из фиксатора.
9. Отсоедините 2 колодки от правой фары и электромотора регулировки фар.

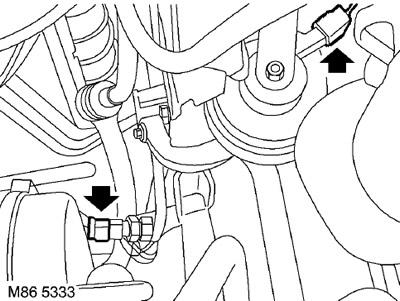

10. Отсоедините колодки от звукового сигнала, датчика давления системы кондиционирования и компрессора системы кондиционирования.
11. Отсоедините клеммную колодку из держателя в моторном отсеке.
12. Отсоедините колодку от датчика уровня тормозной жидкости.
13. Отсоедините колодку от переключателя капота.

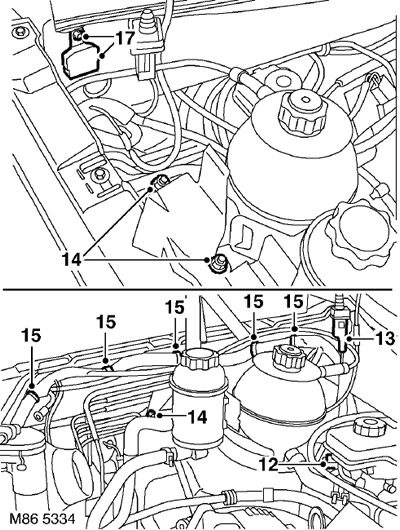

14. Отверните болт и 2 гайки крепления кронштейна резервуаров системы охлаждения и гидравлического усилителя и расположите их в стороне.
15. Ослабьте 5 хомутов удерживающих жгут.
16. Отсоедините от жгута проводов трубки омывателя и расположите их в стороне.
17. Отверните гайку крепления коллектора "массы" к перегородке моторного отсека и снимите коллектор.
18. Используя помощь, протяните жгут электропроводки через перегородку моторного отсека в салон автомобиля.
19. Снимите площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.

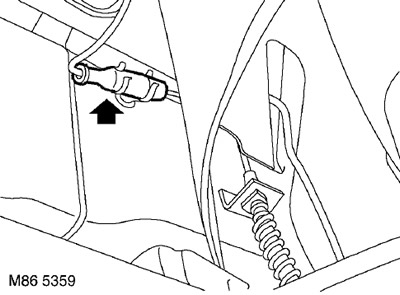

20. Отсоедините 3 ленточных хомута и извлеките трос управления замком капота из жгута проводов.
21. Отсоедините колодку от модуля управления вентиляторами системы охлаждения и 2 колодки от электродвигателей вентиляторов системы охлаждения.

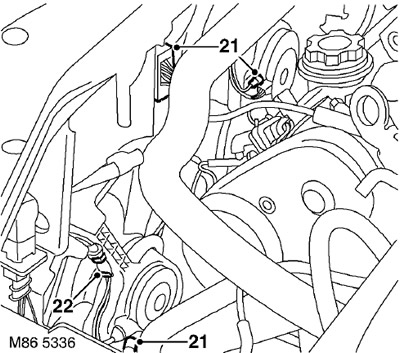

22. Ослабьте 4 хомута крепления жгута электропроводки к вентиляторам системы охлаждения и извлеките жгут.

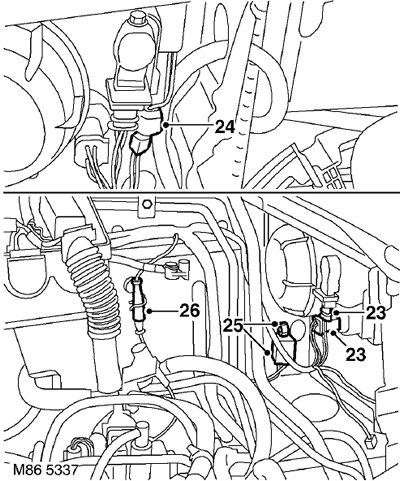

23. Отсоедините 2 колодки от левой фары и электродвигателя регулировки фар.
24. Отсоедините колодку от жгута проводов.
25. Отверните гайку крепления левого коллектора "массы" и снимите коллектор.
26. Отсоедините колодку разъема от левого датчика ABS.
27. Отсоедините колодку от стартера.

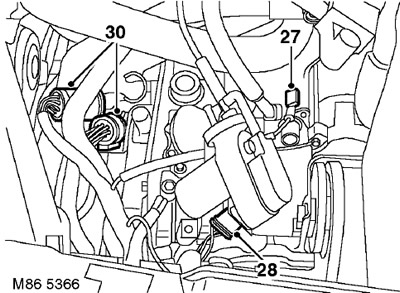

28. Модели с установленной системой круиз-контроля:Отсоедините колодку от насоса управления системой круиз-контроля.
29. Ослабьте 5 хомутов удерживающих жгут.
30. Отсоедините 2 колодки соединения жгута электропроводки двигателя с основным жгутом.

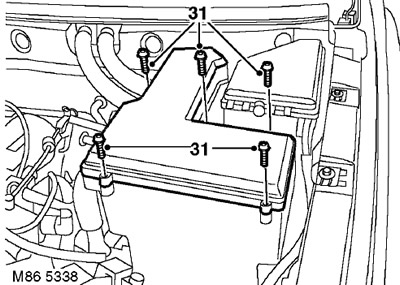

31. Отверните 5 винтов (тип Allen) крепления крышки короба электронных блоков ("E" box).
32. Снимите крышку короба электронных блоков ("E" box).

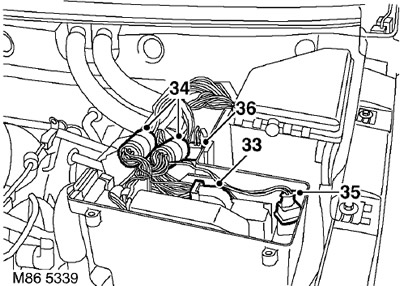

33. Только модели с автоматической коробкой передач: Отсоедините колодку разъема от ЭБУ автоматической коробки передач.
34. Отсоедините 2 колодки соединения жгута электропроводки двигателя с основным жгутом.
35. Отсоедините колодку к датчику температуры, расположенного внутри короба электронных блоков ("E" box).
36. Отсоедините колодку от вентилятора охлаждения короба электронных блоков ("E" box).
37. Снимите крышку блока предохранителей.

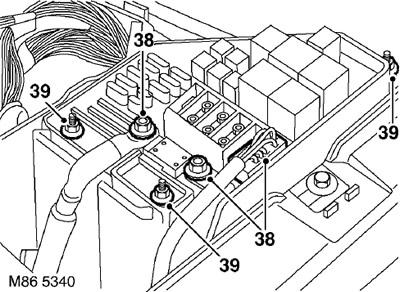

38. Отверните 2 болта крепления соединения с аккумуляторной батареи с коробкой предохранителей и отсоедините колодку от коробки предохранителей.

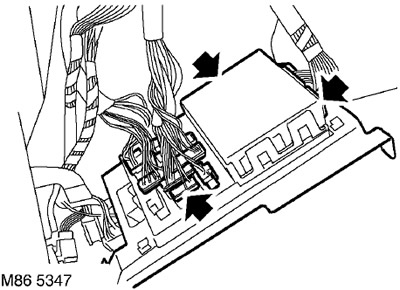

39. Отверните 3 гайки крепления коробки предохранителей к кронштейну.

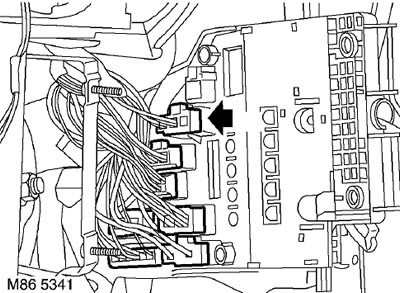

40. Отсоедините 6 колодок с обратной стороны коробки предохранителей.

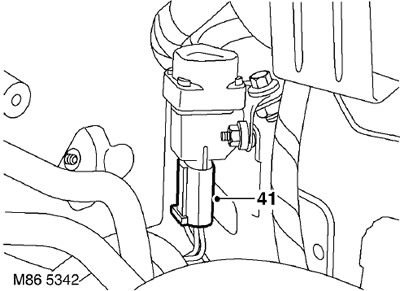

41. Отсоедините колодку от разъема инерционного выключателя.
42. Отсоедините 2 крепления жгута электропроводки с левой стороны моторного отсека.
43. Снимите панель забора воздуха.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

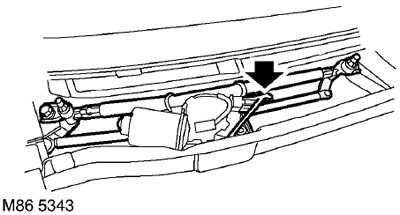

44. Отсоедините колодку от электродвигателя очистителей ветрового стекла и протяните в моторный отсек.
45. Используя помощь, протяните основной жгут электропроводки в салон автомобиля.

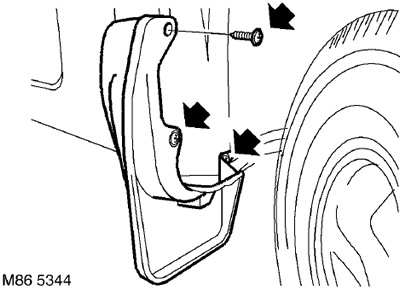

46. Отверните 6 винтов крепления передних брызговиков и снимите брызговики.
47. Открепите задние кромки защиты передних колёсных арок.

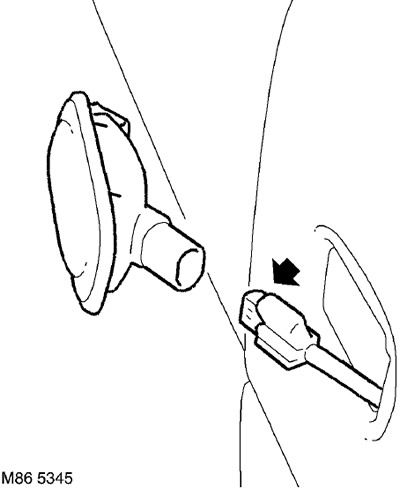

48. Извлеките фонари боковых повторителей поворотов, отсоедините колодки и снимите фонари.

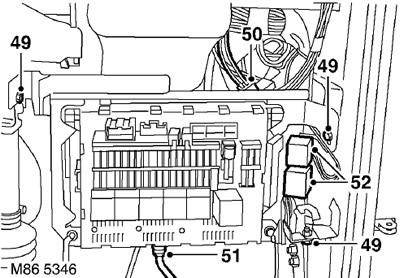

49. Отверните 3 болта коробки предохранителей пассажирского салона и сдвиньте коробку предохранителей вперед.
50. Ослабьте и отсоедините колодку с правой стороны стойки "А".
51. Отсоедините коаксиальный кабель.
52. Извлеките реле из кронштейна коробки предохранителей.
53. Освободите коробку предохранителей, отсоедините 11 колодок и извлеките коробку предохранителей.

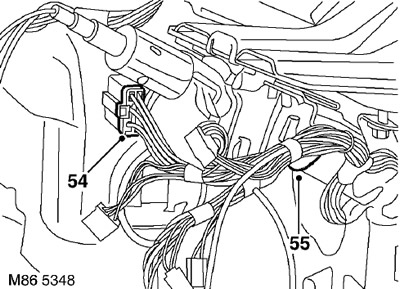

54. Отсоедините колодку от переключателей рулевой колонки.
55. Отсоедините фиксатор жгута от рулевой колонки.

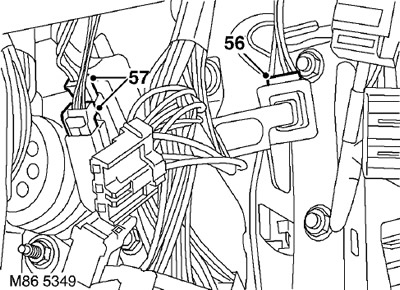

56. Отсоедините колодку датчика положения дроссельной заслонки.
57. Отсоедините колодку от переключателя стоп-сигнала и датчика положения педали тормоза.

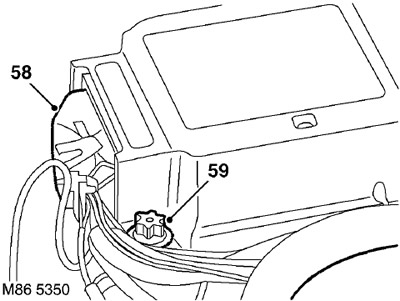

58. Отсоедините колодку от разъема модуля подушек безопасности.
59. Отверните болт крепления ЭБУ подушек безопасности и отсоедините провод "массы".

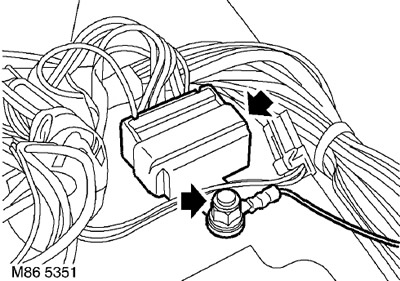

60. Отверните гайку от коллектора "массы" и снимите коллектор с туннеля.
61. Отсоедините колодку от подогреваемого датчика кислорода.
62. Только модели с автоматической коробкой передач: Отсоедините колодку от переключателя селектора коробки передач.
63. Отсоедините колодку разъема акселерометра.
64. Только модели с механической коробкой передач: Отсоедините колодку от переключателя системы контролируемого движения под уклон расположенного на рычаге управления коробкой передач.
65. Отсоедините колодку от разъема выключателя стояночного тормоза.

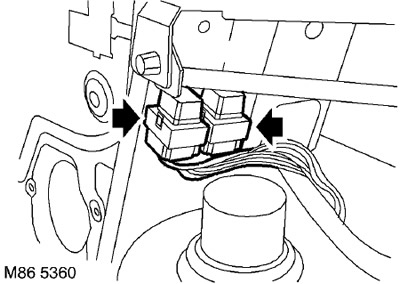

66. Извлеките 2 реле из кронштейна и снимите кронштейн.
67. Снимите 4 хомута крепления жгута к воздушному коробу.
68. Отверните гайку от заднего короба отопителя и снимите короб.

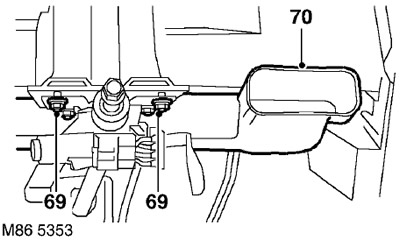

69. Отверните 4 гайки крепления рулевой колонки к кронштейна и опустите колонку.
70. Извлеките вентиляционный короб распределяющий поток на уровня лица пассажира, обеспечивая доступ к хомутам основного жгута электропроводки.

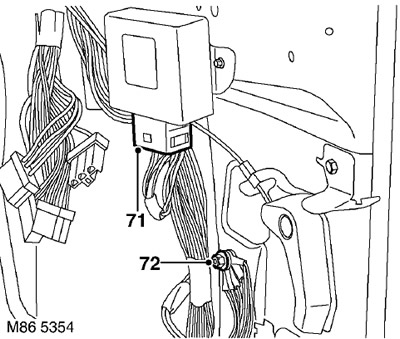

71. Отсоедините колодку от ЭБУ стеклоподъёмников.
72. Отверните гайку крепления коллектора "массы" к правой стойке "А" и снимите коллектор.

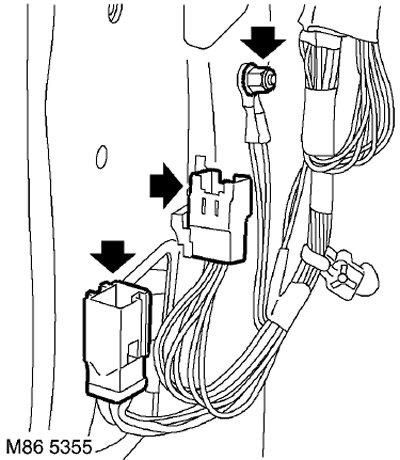

73. Снимите колодку и коллектор "массы" в нижней части левой стойки "А".
74. Освободите все хомуты жгута проводов с салоне автомобиля.

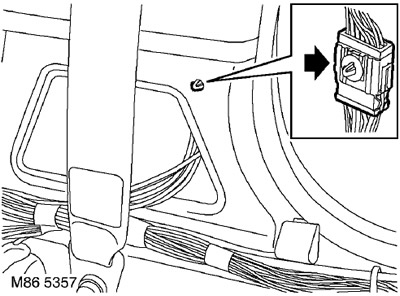

75. Ослабьте и отсоедините колодки на стойке "B/C".
76. Снимите ковер грузового отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.

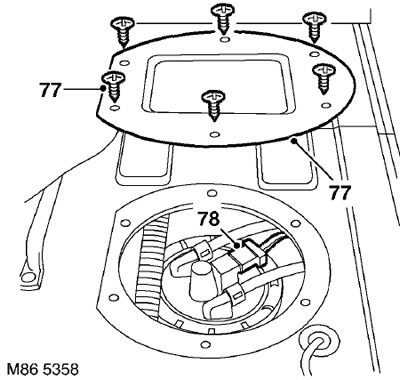

77. Отверните 6 болта крышки лючка доступа к топливному насосу и снимите ее.
78. Отсоедините разъём от топливного насоса.
79. Ослабьте жгуты обоих датчиков ABS и отсоедините колодки.
80. Протяните жгут внутрь салона автомобиля.
81. Ослабьте и отсоедините реле задних стеклоподъёмников и реле очистителя/ омывателя.

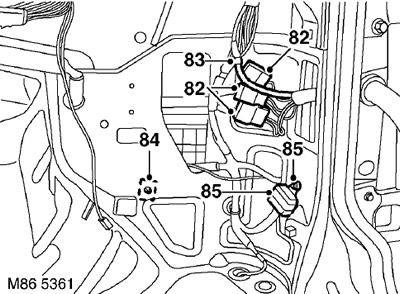

82. Отсоедините 3 колодки от жгута электропроводки двери грузового отделения.
83. Отсоедините трубку омывателя стекла двери грузового отделения.
84. Отсоедините колодку разъема от электрооборудования прицепа.
85. Отверните гайку заднего коллектора "массы" и освободите коллектор.

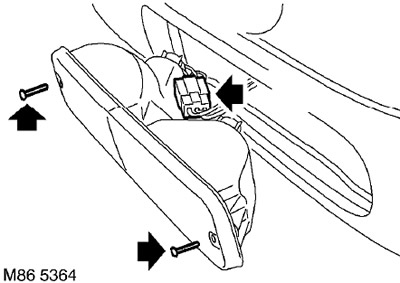

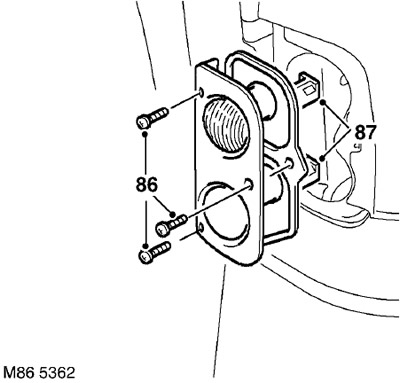

86. Отверните 3 винта крепления заднего правого фонаря к кузову.
87. Отсоедините колодки и снимите фонарь.
88. Отсоедините колодки заднего левого фонаря.

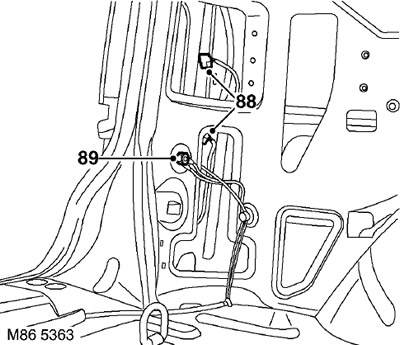

89. Отверните гайку от заднего левого коллектора "массы" и снимите коллектор.
90. Отверните 4 винта фонарей заднего бампера, извлеките фонари и отсоедините колодки.
91. Ослабьте хомуты жгута и протяните жгут в грузовое отделение.
92. Ослабьте хомуты крепления основного жгута и протяните жгут в салон автомобиля.

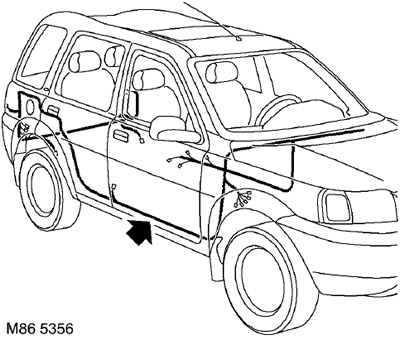

93. Извлеките основной жгут электропроводки.
Установка
1. Уложите основной жгут электропроводки в автомобиль.
2. Уложите заднюю часть жгута и закрепите с помощью хомутов.
3. Подведите жгут к фонарям в заднем бампере, закрепите в хомутах и уплотнителях.
4. Присоедините колодки к фонарям в заднем бампере, установите фонари и закрепите винтами.
5. Установите левый задний коллектор "массы" и закрепите с помощью гайки.
6. Присоедините колодку к левому заднему фонарю.
7. Расположите правый задний фонарь и присоедините колодку.
8. Установите правый задний фонарь и закрепите его винтами.
9. Установите правый задний коллектор "массы" и закрепите с помощью гайки.
10. Присоедините колодку к разъему электрооборудования прицепа.
11. Присоедините шланг омывателя заднего стекла.
12. Присоедините колодку разъёма двери грузового отделения.
13. Присоедините и установите на место реле задних стеклоподъёмников и очистителя/ омывателя.
14. Уложите жгут электропроводки в грузовом отделении.
15. Присоедините обе колодки датчиков ABS и закрепите уплотнители жгута.
16. Подсоедините разъём к топливному насосу.
17. Установите на место крышку лючка доступа к топливному насосу и закрепите её винтами.
18. Уложите ковер багажного отделения.
ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Напольное покрытие багажного отделения.
19. Присоедините колодку к основанию стойки "B/C".
20. Установите все хомуты крепления жгута в салоне автомобиля.
21. Установите и закрепите коллектор "массы" в нижней части левой стойки "А".
22. Установите и закрепите коллектор "массы" в нижней части правой стойки "А".
23. Присоедините колодку к ЭБУ стеклоподъемников.
24. Установите короб, подающий воздух на уровне лиц пассажиров.
25. Присоедините рулевую колонку к кронштейну и закрепите используя гайки.
26. Установите задний короб отопителя и закрепите используя гайку.
27. Закрепите жгут на заднем коробе отопителя с помощью хомутов.
28. Расположите кронштейн крепления и закрепите реле.
29. Присоедините колодку к переключателю стояночного тормоза.
30. Только модели с механической коробкой передач: Присоедините колодку к переключателю системы контролируемого движения под уклон, расположенному на рычаге коробки передач.
31. Присоедините колодку к акселерометру.
32. Только модели с автоматической коробкой передач: Отсоедините колодку к переключателю селектора коробки передач.
33. Присоедините колодку к подогреваемому датчику кислорода.
34. Установите коллектор "массы" на туннель и закрепите используя гайку.
35. Установите минусовой провод на ЭБУ подушек безопасности и закрепите его используя болт.
36. Присоедините колодку к разъему модуля подушки безопасности.
37. Присоедините колодку к выключателю стоп-сигналов и положения педали тормоза.
38. Присоедините колодку к датчику положения дроссельной заслонки.
39. Установите хомут жгута на рулевую колонку.
40. Присоедините колодку к переключателю рулевой колонки.
41. Установите коробку предохранителей и присоедините колодки.
42. Установите реле в кронштейн коробки предохранителей.
43. Присоедините коаксиальный кабель.
44. Установите и закрепите колодку разъёма на правой стойке "A".
45. Установите блок предохранителей и закрепите его болтами.
46. Расположите фонари повторителей поворотов, присоедините колодки и закрепите в крыле.
47. Закрепите задние кромки защиты передних колёсных арок.
48. Установите передние брызговики и закрепите их винтами.
49. Используя помощь протяните жгут через перегородку моторного отсека в моторный отсек.
50. Уложите жгут рядом с электродвигателем очистителей и присоедините колодку.
51. Установите на место панель забора воздуха.
ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
52. Уложите жгут по левой стороне моторного отсека и закрепите.
53. Присоедините колодку к инерционному выключателю.
54. Присоедините колодки с обратной стороны блока предохранителей.
55. Установите гайки крепления коробки предохранителей к кронштейну.
56. Установите соединение с аккумуляторной батареей и колодки к коробке предохранителей.
57. Установите на место крышку коробки предохранителей.
58. Присоедините колодку к вентилятору охлаждения короба электронных блоков (E-box).
59. Присоедините колодку к датчику температуры, расположенного внутри короба электронных блоков.
60. Присоедините колодку жгута электропроводки двигателя к основному жгуту.
61. Только модели с автоматической коробкой передач: Присоедините колодку к ЭБУ автоматической коробки.
62. Установите крышку короба электронных блоков и заверните винты с внутренней шестигранной головкой.
63. Присоедините колодку жгута электропроводки двигателя к основному жгуту.
64. Установите хомуты, удерживающие жгут.

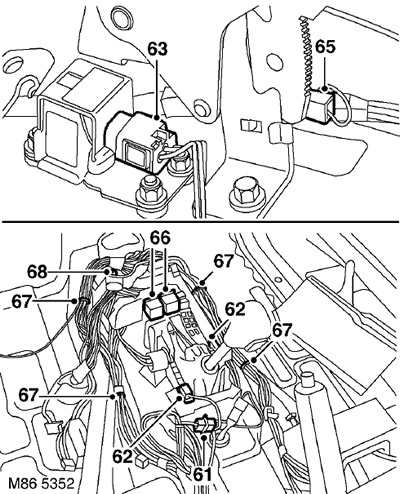

65. Модели с установленной системой круиз-контроля: Присоедините разъём к вакуумному насосу.
66. Присоедините колодку к стартеру.
67. Присоедините колодку к разъему левого датчика ABS.
68. Установите левый коллектор "массы" и закрепите с помощью гайки.
69. Присоедините колодку к жгуту электропроводки.
70. Присоедините колодки к левой фаре и электродвигателю регулировки фар.
71. Закрепите жгут используя хомуты вентилятора системы охлаждения.
72. Присоедините колодки к ЭБУ вентиляторов системы охлаждения и к электродвигателям системы охлаждения.
73. Уложите трос управления замком капота в жгут электропроводки и закрепите с помощью ленточных хомутов.
74. Установите на место площадку аккумуляторной батареи.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Опорный лоток - аккумуляторная батарея.
75. С помощью напарника протяните жгут через перегородку в моторный отсек.
76. Установите коллектор "массы" на перегородку моторного отсека и закрепите с помощью гайки.
77. Расположите трубку омывателя ветрового стекла в жгуте.
78. Установите хомуты, удерживающие жгут.
79. Установите кронштейн крепления резервуара системы охлаждения и гидравлического усилителя и закрепите, используя болт и гайки.
80. Присоедините колодку проводов к переключателю капота.
81. Присоедините колодку к датчику низкого уровня тормозной жидкости.
82. Присоедините клеммную колодку к коллектору в моторном отсеке.
83. Присоедините колодки к разъёму звукового сигнала, датчику давления системы кондиционирования и компрессору системы кондиционирования.
84. Присоедините колодки к правой фаре и электродвигателю регулировки фар.
85. Присоедините колодку к правому датчику ABS и закрепите используя хомуты.
86. Соедините колодку с разъемом модулятора ABS.
87. Установите коллектор "массы" на внутренней части правого крыла и закрепите используя гайку.
88. Уложите жгут рядом с резервуаром омывателя ветрового стекла.
89. Установите бачок омывателя ветрового стекла.
СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Резервуар - омыватель.
90. Установите на место шумоизолирующий кожух двигателя.
ДВИГАТЕЛЬ - Td4, Впускной и выпускной распредвалы, Шумоизолирующий кожух двигателя, модели, выпущенные до мая 2002 года.
91. Уложите на место ковровое покрытие.
