Freelander 1. Блок предохранителей - пассажирский салон





Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Откройте перчаточный ящик.

3. Извлеките штифт петли и крышку.

4. Снимите крышку блока предохранителей.

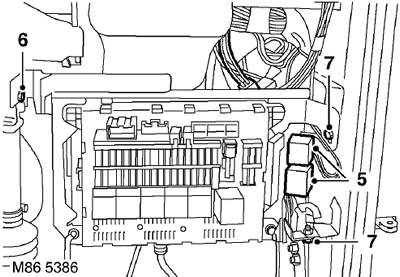

5. Извлеките реле из монтажной пластины коробки предохранителей.

6. Отверните болт крепления монтажной пластины коробки предохранителей к кронштейну крепления рулевой колонки.

7. Отверните 2 болта крепления монтажной пластины к кузову.

8. Отверните 2 болта крепления коробки предохранителей к монтажной пластине.

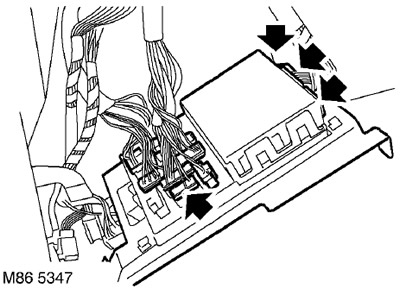

9. Отсоедините 3 колодки соединения с CCU в задней части коробки предохранителей.

10. Извлеките коробку предохранителей и отсоедините 8 колодок электрических соединений.

11. Снимите коробку предохранителей.

12. Извлеките плавкие предохранители и реле из коробки предохранителей.



Установка


1. Идентифицируйте и установите предохранители.

2. Установите реле.

3. Установите на место коробку предохранителей.

4. Присоедините колодки к коробке предохранителей.

5. Присоедините колодки к CCU.

6. Установите болты крепления коробки предохранителей к монтажной пластине и затяните их моментом 8 Нм.

7. Заверните болты крепления монтажной пластины коробки предохранителей к кузову и затяните их с моментом 8 Нм.

8. Установите реле в монтажную пластину.

9. Установите на место крышку коробки предохранителей.

10. Установите на место крышку перчаточного ящика и штифт петли.

11. Закройте перчаточный ящик.

12. Присоедините "отрицательную" клемму аккумуляторной батареи.
