Freelander 1. Реле - очиститель стекла двери грузового отделения - 5-дверные модели



Демонтаж

1. Снимите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.

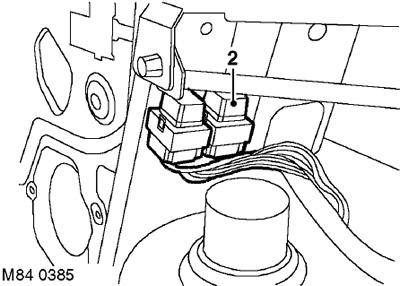

2. Снимите реле электродвигателя заднего стеклоочистителя.



Установка

1. Установите реле заднего стеклоочистителя.

2. Установите правую заднюю угловую декоративную панель.

ДЕТАЛИ ОТДЕЛКИ САЛОНА, РЕМОНТНЫЕ РАБОТЫ, Нижняя декоративная панель багажного отделения 5-дверного автомобиля.







Freelander 1. Электродвигатель - очиститель стекла - снятие и установка





Демонтаж

1. Снимите рычаг заднего стеклоочистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг - очиститель.

2. Снимите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

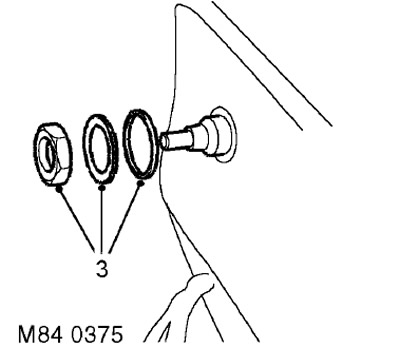

3. Отверните гайку вала, снимите плоскую шайбу и утилизируйте резиновый уплотнитель.

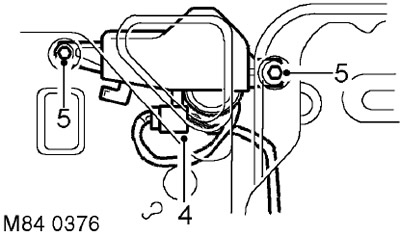

4. Отсоедините колодку от электродвигателя очистителя стекла двери грузового отделения.

5. Отверните 2 болта крепления электродвигателя к двери грузового отделения.

6. Снимите электродвигатель.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

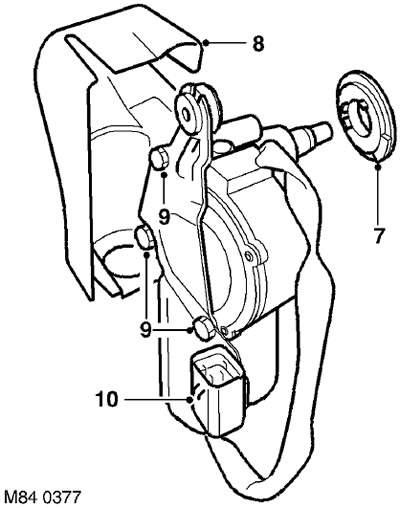

7. Снимите и утилизируйте уплотнитель вала электродвигателя очистителя.

8. Снимите влагоотражающий щиток.

9. Отверните 3 болта крепления монтажной пластины к электродвигателю очистителя.

10. Отсоедините разъём и снимите монтажную пластину.



Установка

1. Установите монтажную пластину, заверните болты и закрепите разъём.

2. Установите влагоотражающий щиток электродвигателя и уплотнительную шайбу на вал электродвигателя.

3. Установите электродвигатель и затяните болты с моментом 5 Нм.

4. Присоедините колодку к электродвигателю очистителя стекла двери грузового отделения.

5. Установите НОВЫЙ резиновый уплотнитель на вал электродвигателя.

6. Установите плоскую шайбу и затяните гайку вала с моментом 5 Нм.

7. Установите защитную плёнку двери грузового отделения.

ДВЕРИ, Демонтаж передней двери в сборе для обеспечения доступа к другим элементам, установка передней двери, Пластиковая накладка двери багажного отделения.

8. Установите рычаг очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Рычаг - очиститель.
