Freelander 1. Рычаг - очиститель - снятие и установка







Демонтаж

1. Снимите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка - очиститель.

2. Снимите кронштейн крепления запасного колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Кронштейн крепления запасного колеса.

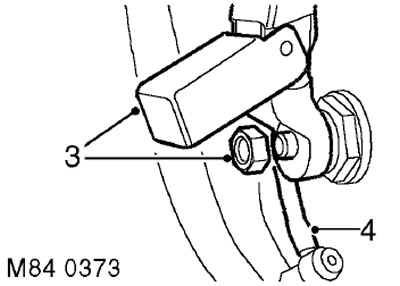

3. Поднимите защитную крышку гайки на рычаге очистителя и отверните гайку.

4. Отсоедините трубку форсунки омывателя и снимите рычаг очистителя. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

5. Извлеките форсунку омывателя и трубку из рычага очистителя.



Установка

1. Установите и закрепите форсунку и трубку омывателя в рычаге очистителя.

2. Установите рычаг очистителя на дверь грузового отделения и присоедините трубку омывателя.

3. Установите рычаг очистителя, расположив его так, чтобы крайняя точка щётки находилась между уплотнителем и дверью грузового отделения. Установите и затяните гайку рычага очистителя с моментом 13 Нм.

4. Установите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка - очиститель.

5. Установите кронштейн крепления запасного колеса.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Кронштейн крепления запасного колеса.











Freelander 1. Щётка - очиститель - снятие и установка







Демонтаж

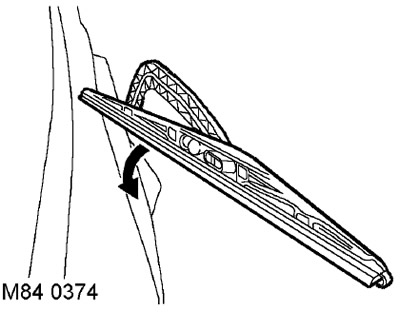

1. Отведите рычаг очистителя от стекла двери грузового отделения.

2. Снимите щётку очистителя с рычага.



Установка

1. Расположите новую щётку на рычаге очистителя.

2. Закрепите щётку в фиксаторе.

3. Расположите щётки на стекле.







Freelander 1. Переключатель - очиститель/омыватель





Демонтаж

1. Снимите узел поворотного контактора.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.

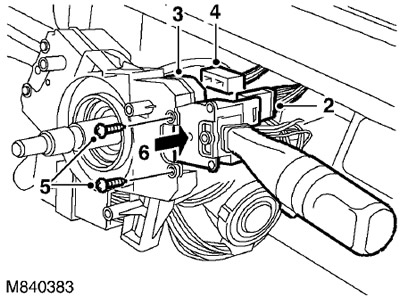

2. Отсоедините колодку электрического соединения от переключателя омывателя и очистителя.

3. Извлеките колодку соединения из основания переключателя на рулевой колонке.

4. Отсоедините колодку разъема.

5. Отверните 2 винта от переключателя очистителя.

6. Ослабьте фиксатор и извлеките переключатель.



Установка

1. Установите переключатель очистителя и омывателя и закрепите его винтами.

2. Присоедините колодки к выключателю.

3. Закрепите колодку на рулевой колонке.

4. Установите узел поворотного контактора.

СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНОСТИ, РЕМОНТНЫЕ РАБОТЫ, Поворотный контактор системы подушек безопасности.
