Freelander 1. Форсунка - омыватель - одна





Демонтаж

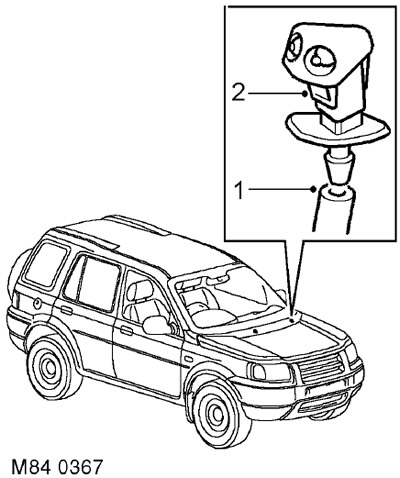

1. Отсоедините трубку от форсунки омывателя.

2. Ослабьте пластиковые фиксаторы и извлеките форсунку омывателя из панели капота.



Установка


1. Установите форсунку омывателя и присоедините трубку.

2. Отрегулируйте форсунку так, чтобы распыляемая жидкость из внутреннего сопла была направлена в центр ветрового стекла, а из наружного сопла в верхнюю часть стекла.











Freelander 1. Насос - омыватель - снятие и установка





Демонтаж


1. Снимите передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.

2. Установите контейнер для сбора жидкости омывателя ветрового стекла.

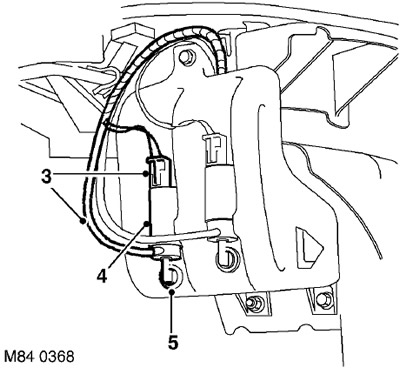

3. Отсоедините колодку и трубки от насоса омывателя ветрового стекла.

4. Извлеките насос из резервуара.

5. Извлеките и утилизируйте уплотнитель насоса.



Установка


1. Установите новый уплотнитель насоса в резервуар.

2. Установите насос в резервуар.

3. Присоедините трубку и колодку к насосу.

4. Установите на место передний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Передний бампер в сборе - для автомобилей до 2004-го модельного года.













Freelander 1. Рычаг - стеклоочиститель - одна





Демонтаж

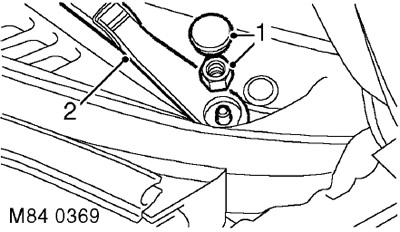

1. Снимите защитную крышку гайки на рычаге очистителя и отверните гайку.

2. Снимите рычаг очистителя с вала. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

3. Снимите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка - очиститель - одна.



Установка


1. Установите щётку очистителя.

СТЕКЛООЧИСТИТЕЛИ И СТЕКЛООМЫВАТЕЛИ, РЕМОНТНЫЕ РАБОТЫ, Щётка - очиститель - одна.

2. Установите рычаг очистителя на вал, совместив крайнюю точку щётки с метками на ветровом стекле.

3. Установите гайку и затяните моментом 18 Нм.









Freelander 1. Щётка - очиститель - одна





Демонтаж

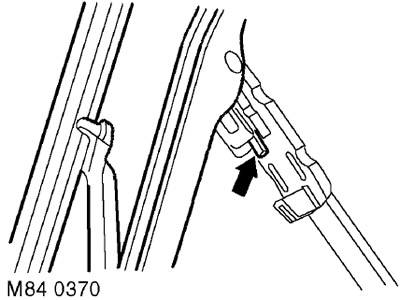

1. Отведите рычаг очистителя от стекла.

2. Нажмите рычаг фиксатора.

3. Сдвиньте щётку вдоль рычага вниз и извлеките щётку.



Установка


1. Расположите новую щётку на рычаге очистителя.

2. Толчком введите щётку в зацепление с рычагом, проверьте надежную фиксацию.

3. Опустите рычаг на стекло.











Freelander 1. Электродвигатель и рычажный механизм - очиститель






Демонтаж


1. Снимите панель короба забора воздуха.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.

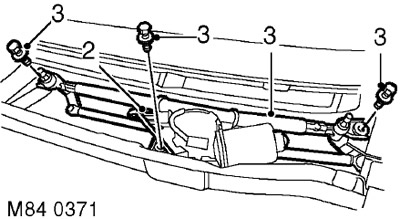

2. Отсоедините колодку от электродвигателя очистителя ветрового стекла.

3. Отверните 3 болта крепления электродвигателя очистителя и рычажного механизма к кузову и извлеките электродвигатель и рычажный механизм.



Установка


1. Установите электродвигатель и рычажный механизм на кузов, установите болты и затяните с моментом 5 Нм.

2. Присоедините колодку к электродвигателю очистителя ветрового стекла.

3. Установите на место панель забора воздуха.

ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Короб воздухозаборника.
