Демонтаж
1. Отсоедините "отрицательную" клемму аккумуляторной батареи.
2. Опорожните систему кондиционера и соберите хладагент.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
3. Снимите нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
4. Снимите правое переднее колесо.

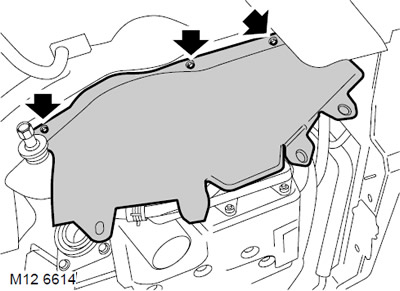

5. Отверните 3 болта крепления правого защитного экрана к кузову и снимите экран.

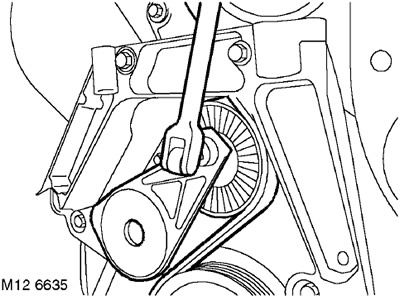

6. С помощью квадратной головки на 3/8 дюйма поднимите натяжной ролик ремня привода навесного оборудования и снимите приводной ремень со шкива компрессора кондиционера.

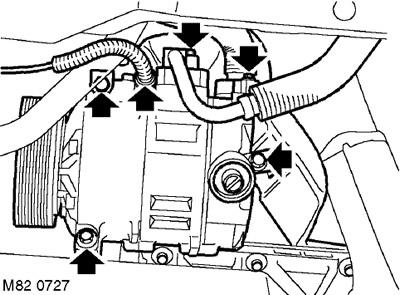

7. Отверните 2 болта крепления к компрессору трубопроводов высокого и низкого давления. Отсоедините трубопроводы от компрессора, снимите и выбросите уплотнительные кольца.
ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.
8. Отсоедините колодку разъема от компрессора.
9. Запомните положение теплозащитного экрана на компрессоре и отверните 3 болта крепления компрессора к передней монтажной пластине и блоку цилиндров. Снимите компрессор и защитный экран.
Установка
1. Если устанавливается новый компрессор, то необходимо слить из него установленное количество хладагента.
ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Замена компрессора системы кондиционирования.
2. Новый компрессор герметично закрыт. В нем под давлением находится азот. Медленно снимите крышку. Как только герметичность будет нарушена, вы услышите характерный шум выходящего под давлением газа.
3. Очистите компрессор и сопрягаемые поверхности передней монтажной пластины и блока цилиндров.
4. Установите компрессор, наверните нижний болт его крепления, но пока не затягивайте его окончательно.
5. Установите теплозащитный экран и заверните верхние болты крепления. Затяните нижний и верхние болты крепления компрессора с моментом 25 Нм.
6. Снимите крышку с трубопровода высокого давления и крышку с места подсоединения трубопровода к компрессору.
7. Протрите трубопровод высокого давления и место его подсоединения к компрессору.
8. Смажьте новое уплотнительное кольцо чистым хладагентом и установите его на трубопровод высокого давления.
9. Подсоедините трубопровод высокого давления к компрессору, заверните болт и затяните его с моментом 25 Нм.
10. Присоедините колодку к разъему компрессора.
11. Снимите крышку с трубопровода низкого давления и крышку с места подсоединения трубопровода к компрессору.
12. Протрите трубопровод низкого давления и место его подсоединения к компрессору.
13. Смажьте новое уплотнительное кольцо чистым хладагентом и установите его на трубопровод низкого давления.
14. Подсоедините трубопровод низкого давления к компрессору, заверните болт и затяните его с моментом 25 Нм.
15. Очистите от грязи канавку шкива и беговую дорожку натяжного ролика.
16. С помощью квадратной головки на 3/8 дюйма поднимите натяжной ролик и наденьте приводной ремень на шкивы.
17. Установите задний щит и затяните болты его крепления.
18. Установите на место правое колесо и затяните гайки с моментом 115 Нм.
19. Замените влагоотделитель ресивера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Влагоотделитель ресивера.
20. Заправьте систему кондиционера.
СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.
21. Присоедините "отрицательную" клемму аккумуляторной батареи.
22. Установите на место нижний щит защиты двигателя.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
