Freelander 1. Компрессор кондиционера - для моделей с двигателем K1.8





Демонтаж


1. Отсоедините "отрицательную" клемму аккумуляторной батареи.

2. Поднимите переднюю часть автомобиля.

ПРЕДОСТЕРЕЖЕНИЕ: Не работайте на автомобиле или под ним, если он поддерживается только домкратом. Всегда устанавливайте страховочные подпорки.

3. Снимите нижний щит защиты двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.

4. Удалите хладагент из системы кондиционирования.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

5. Снимите генератор.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - K1.8.

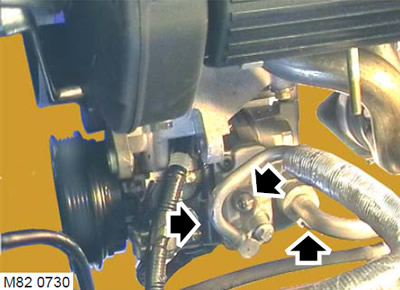

6. Отсоедините колодку разъема от компрессора.

7. Отверните 2 болта крепления трубопроводов кондиционера к компрессору. Отсоедините трубопроводы кондиционера от компрессора.

ВНИМАНИЕ: Перед разъединением или снятием компонентов системы убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

8. Снимите и выбросьте уплотнительные кольца с трубопроводов кондиционера.

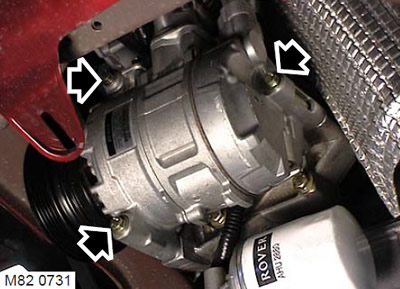

9. Отверните 3 болта крепления компрессора к опорному кронштейну.

10. Освободите компрессор от крепления к опорному кронштейну и снимите его, действуя снизу автомобиля.

11. Слейте из компрессора хладагент и запишите количество слитого хладагента.



Установка


1. Если устанавливается новый компрессор, то необходимо слить из него установленное количество хладагента.

ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Замена компрессора системы кондиционирования.

2. Новый компрессор герметично закрыт.

В нем под давлением находится азот. Медленно снимите крышку. Как только герметичность будет нарушена, вы услышите характерный шум выходящего под давлением газа.

3. Убедитесь в чистоте стыковочных поверхностей трубопроводов кондиционера и фланца компрессора.

4. Смажьте новые уплотнительное кольца трубопроводов кондиционера чистым хладагентом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Кондиционер.

5. Установите уплотнительные кольца на трубопроводы кондиционера.

6. Установите компрессор кондиционера на опорный кронштейн. Затяните болты его крепления с моментом 25 Нм.

7. Установите опорный кронштейн компрессора. Заверните болты и затяните их с моментом 25 Нм.

8. Присоедините электрический разъём к компрессору кондиционера.

9. Установите генератор.

СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Генератор - K1.8.

10. Замените влагоотделитель ресивера.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, Ремень привода компрессора кондиционера - для моделей с двигателем Td4, Влагоотделитель ресивера.

11. Заполните систему кондиционера.

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА, ОПОРОЖНЕНИЕ КОНДИЦИОНЕРА, ВОССТАНОВЛЕНИЕ ХЛАДАГЕНТА И ЗАПРАВКА, Опорожнение кондиционера - восстановление хладагента и заправка.

12. Уберите подпорки и опустите автомобиль.

13. Присоедините "отрицательную" клемму аккумуляторной батареи.

14. Установите на место нижний щит защиты двигателя.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Нижний щит защиты двигателя.
