Кондиционирование воздуха





Freelander 1. Опорожнение кондиционера - восстановление хладагента и заправка



Опорожнение кондиционера


ПРЕДОСТЕРЕЖЕНИЕ: Обслуживание кондиционеров может выполняться только техническим персоналом, имеющим опыт работы, как с системами автомобиля, так и с оборудованием для тестирования и заправки кондиционеров. Все работы следует производить в хорошо проветриваемом помещении, вдали от открытого пламени и источников тепла.

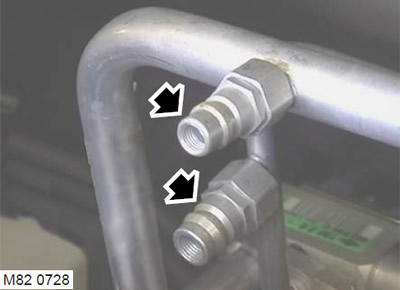

1. Снимите защитные крышки со штуцеров высокого и низкого давления.






2. Присоедините шланги высокого и низкого давления к соответствующим штуцерам.

3. Откройте краны на штуцерах.

4. Установите краны заправочной станции в требуемое положение.

5. Поверните выключатель заправочной станции в требуемое положение.

6. Поверните главный выключатель в положение "ON" (Включено).

7. Произведите процесс сбора хладагента из кондиционера с помощью заправочной станции.

ПРЕДОСТЕРЕЖЕНИЕ: Следует обязательно восстанавливать хладагент при помощи рециркуляции перед повторным его использованием. Это гарантирует необходимую степень очистки хладагента для обеспечения безопасной работы кондиционера. Восстановление хладагента следует выполнять только с применением оборудования удовлетворяющего требованиям SAE J2210. Применение другого оборудования может не обеспечить требуемый уровень очистки хладагента. Заправочная станция, предназначенная для работы с хладагентом R134a, не должна использоваться с другими типами хладагента. В системах автомобильных кондиционеров нельзя использовать хладагент Я134а местного производства, полученный из обычной коммерческой сети.

8. Закройте краны заправочной станции.

9. Поверните главный выключатель в положение "OFF" (Выключено).

10. Закройте краны на штуцерах.

11. Отсоедините от системы кондиционера шланги высокого и низкого давления заправочной станции.

12. Установите защитные крышки на штуцеры.

13. Откройте кран для слива хладагента, расположенный на задней части станции.

14. Измерьте и запишите количество хладагента, слитого из системы.

15. Закройте кран в задней части станции.



Опорожнение системы


1. Снимите защитные крышки со штуцеров высокого и низкого давления.

2. Присоедините шланги высокого и низкого давления к соответствующим штуцерам.

3. Откройте краны на штуцерах.

4. Установите краны заправочной станции в требуемое положение.

5. Поверните выключатель заправочной станции в требуемое положение.

6. Поверните главный выключатель в положение "ON" (Включено).

7. Произведите опорожнение кондиционера с помощью заправочной станции.



Заправка кондиционера


ВНИМАНИЕ: Опорожнять систему следует непосредственно перед началом заправки. Паузы между опорожнением и заправкой недопустимы.

1. Закройте краны заправочной станции.

2. Закройте кран системы заправки станции маслом.

3. Отсоедините желтый шланг от заправочной станции.

4. Снимите крышку с маслозаправочного агрегата.

5. Залейте требуемое количество хладагента в систему заправки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Кондиционер.

6. Установите крышку на систему маслозаправочного агрегата.

7. Присоедините желтый шланг к заправочной станции.
8. Откройте заправочный кран станции.

9. Передвиньте указатель на датчике количества хладагента, чтобы отмерить уровень, до которого уменьшится количество хладагента при заправке.

10. Медленно откройте соответствующий кран заправочной станции и заполните систему кондиционера под действием вакуума.

11. После того как требуемое количество хладагента будет заправлено в систему кондиционера, закройте кран заправочной станции.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, Кондиционер.

12. Поверните главный выключатель в положение "OFF" (Выключено).

13. Закройте краны на штуцерах.

14. Отсоедините от системы кондиционера шланги высокого и низкого давления заправочной станции.

15. Установите защитные крышки на штуцеры.
