Range Rover 3. Заменяемые детали кузова

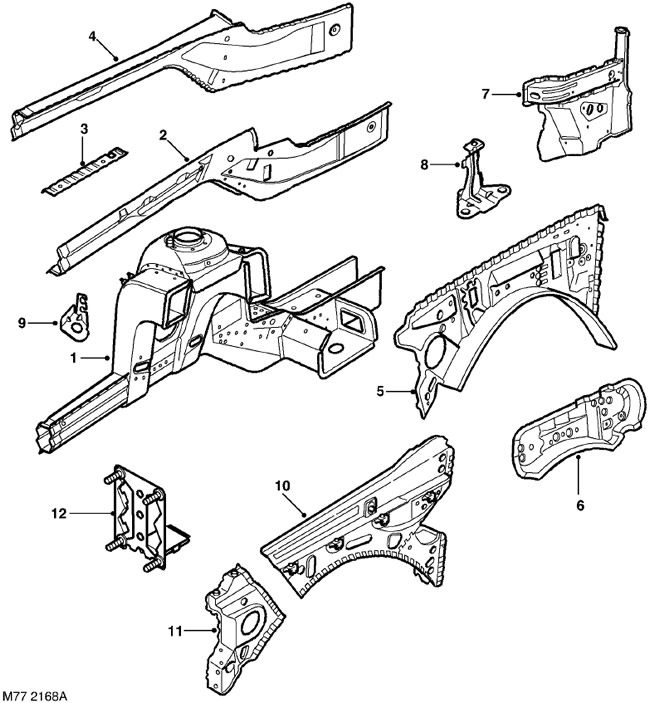

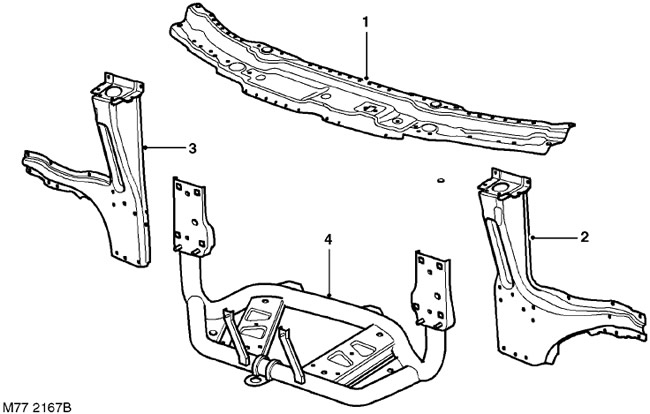

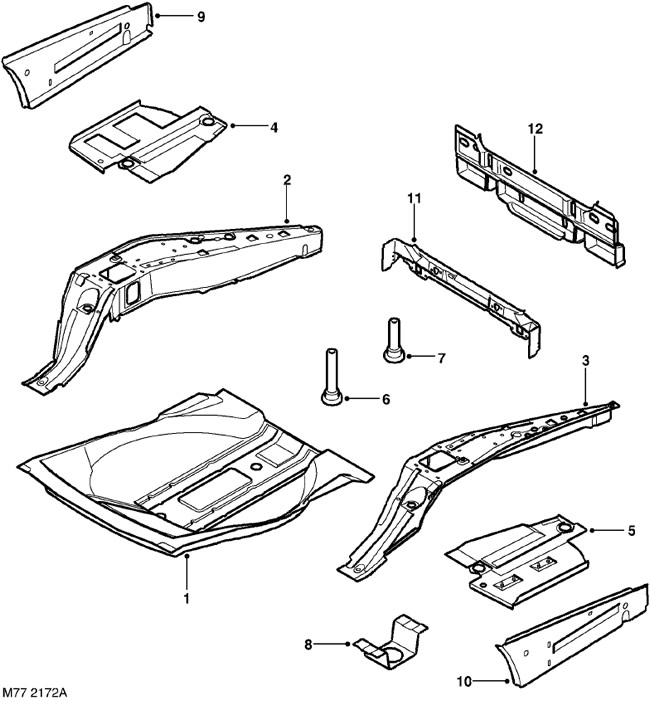

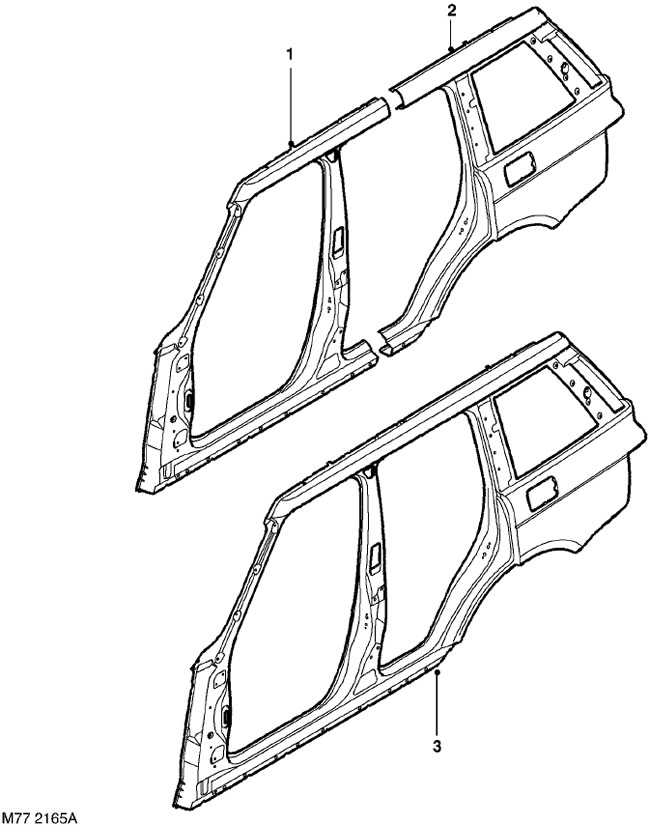

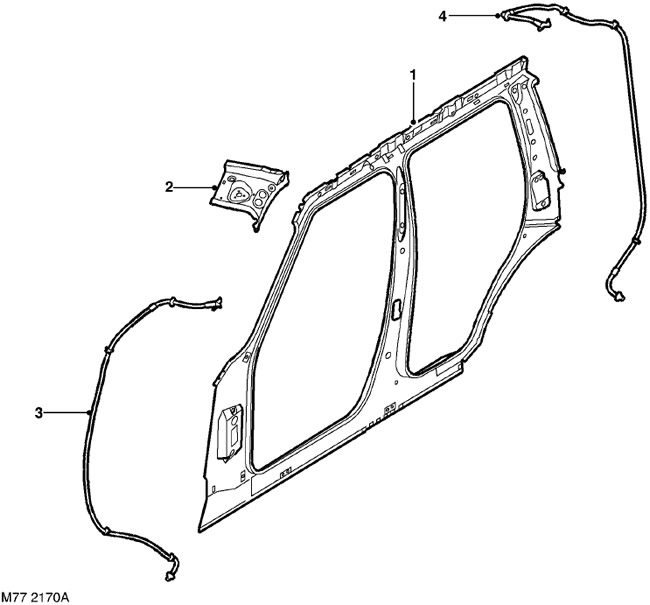

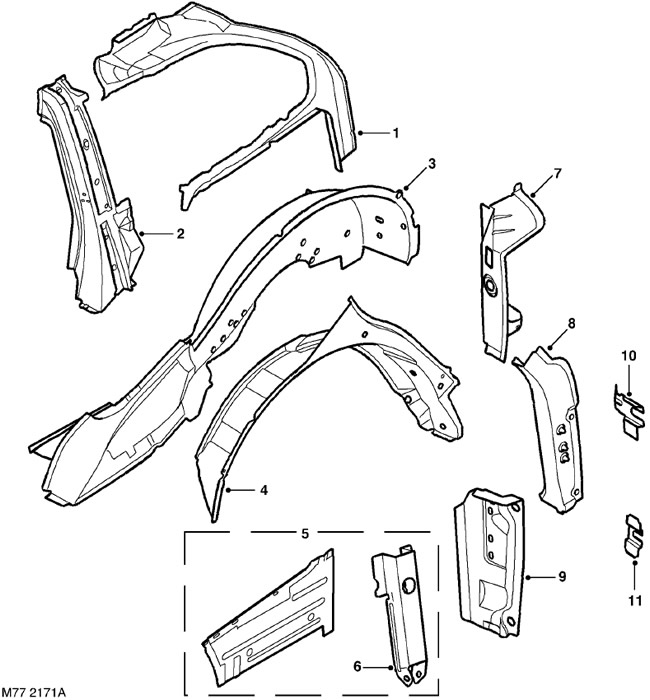

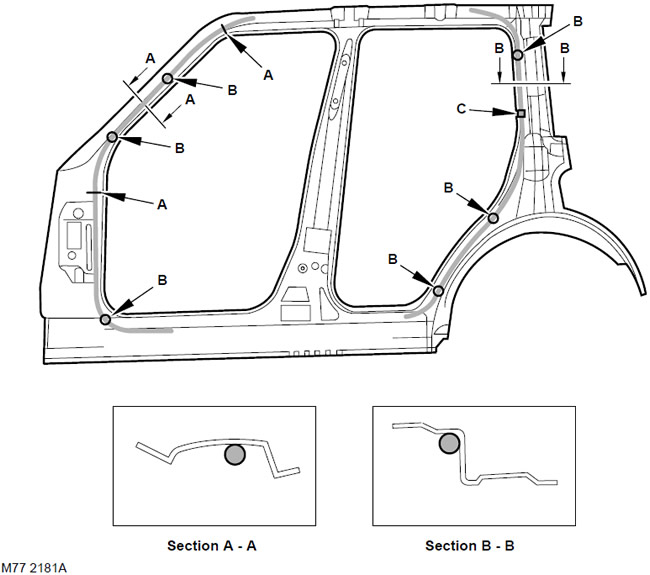

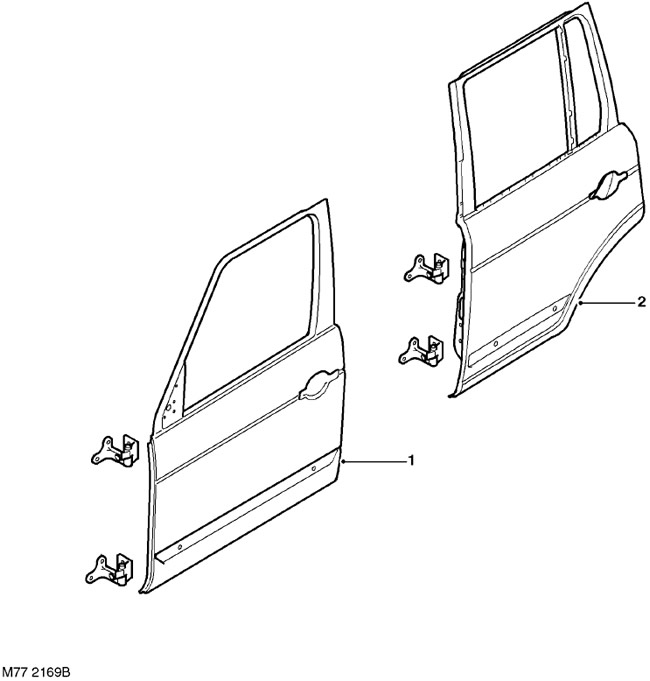

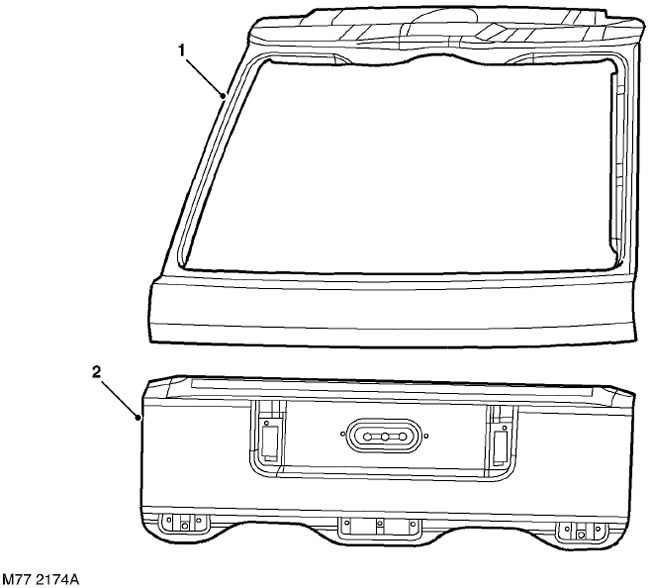

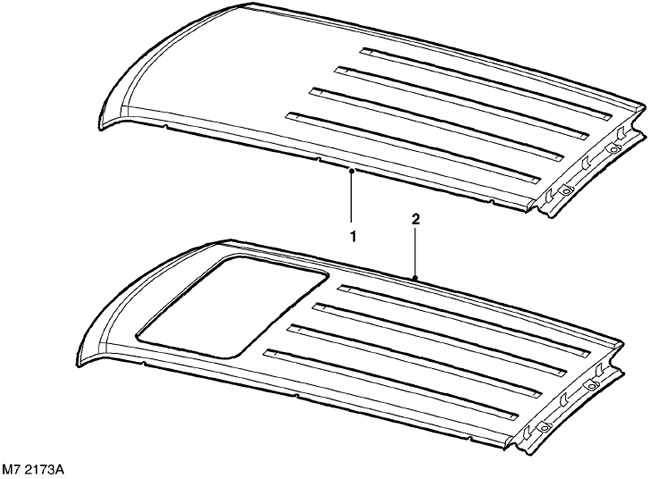

Детали передней части кузова1. Панель замка капота 2. Кронштейн фары, левый 3. Кронштейн фары, правый 4. Защита радиатора Внутренние элементы передней части кузова1. Передний лонжерон в сборе 2. Внутренняя панель переднего лонжерона 3. Накладка усиления переднего лонжерона 4. Наружная панель переднего лонжерона 5. Внутренняя панель колесной арки в сборе 6. Щит внутренней панели колесной арки 7. Усилитель внутренней панели колесной арки 8. Кронштейн шланга тормозного механизма 9. Кронштейн трубопровода тормозной системы 10. Наружная панель колесной арки 11. Удлинитель колесной арки 12. Кронштейн крепления бампера Боковые панели кузова1. Передняя боковая панель в сборе 2. Задняя боковая панель в сборе 3. Боковая панель кузова в сборе Внутренняя боковая панель1. Внутренняя боковая панель кузова в сборе 2. Передняя косынка внутренней боковой панели 3. Дренажная трубка - передняя - автомобиль с люком в крыше 4. Дренажная трубка - задняя - автомобиль с люком в крыше Дренажные трубки люка в крышеНа сечениях А-А и В-В показано приблизительное положение каждой дренажной трубки в полостях боковой панели кузова. Буквы А, В и С обозначают положение и тип фиксирующих устройств, используемых для закрепления дренажных трубок. А - металлический фиксатор, приваренный к панели. В - пластмассовый фиксатор С - блок из вспененного заполнителя Детали задней внутренней боковой панели1. Задняя внутренняя верхняя панель 2. Внутренняя стойка "D" 3. Колесная арка в сборе 4. Усилитель колесной арки в сборе 5. Наружная задняя колесная арка в сборе 6. Передний нижний усилитель задней панели 7. Кронштейн крепления заднего фонаря 8. Кронштейн крепления заднего фонаря 9. Внутренний кронштейн крепления заднего фонаря 10. Пластина крепления заднего фонаря верхняя 11. Пластина крепления заднего фонаря нижняя Крыша в сборе1. Крыша без выреза под люк в сборе 2. Крыша с вырезом под люк в сборе Детали задней части кузова1. Ниша запасного колеса в сборе 2. Правый лонжерон днища 3. Левый лонжерон днища 4. Правая панель пола багажного отделения 5. Левая панель пола багажного отделения 6. Передняя втулка крепления заднего подрамника 7. Задняя втулка крепления заднего подрамника 8. Скоба крепления запасного колеса 9. Правая продольная панель пола 10. Левая продольная панель пола 11. Наружная задняя панель кузова 12. Задняя панель кузова в сборе Двери в сборе1. Передняя дверь в сборе (без петель) 2. Задняя дверь в сборе (без петель) Двери в сборе1. Верхняя дверь багажного отделения в сборе (без петель) 2. Нижняя дверь багажного отделения в сборе (без петель)
