Range Rover 3. Замок спинки заднего сиденья
Демонтаж
1. Снимите обивку спинки и подушку с рамы спинки сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Обивка спинки заднего сиденья (правая сторона).
2. Снимите и выбросьте фиксатор, соединяющий рычаг привода с узлом замка спинки.
3. Отсоедините рычаг привода от замка спинки.

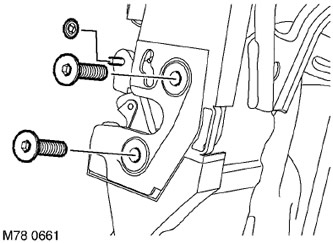

4. Выверните 2 винта Allen крепления узла замка к раме спинки и снимите узел замка.
Сборка
1. Установите узел замка на раму спинки и затяните винты Allen с моментом 25 Н·м.
2. Присоедините рычаг привода и закрепите его фиксатором.
3. Установите обивку спинки и подушку на раму спинки сиденья.
Range Rover 3. Фиксирующий рычаг спинки заднего сиденья
Демонтаж
1. Снимите обивку спинки и подушку с рамы спинки сиденья.
СИДЕНЬЯ, РЕМОНТНЫЕ РАБОТЫ, Обивка спинки заднего сиденья (левая сторона).
2. Снимите и выбросьте фиксатор, соединяющий рычаг привода с узлом замка спинки.
3. Освободите рычаг привода от узла замка.
4. Освободите 3 фиксатора крепления рычага привода к раме сиденья и снимите рычаг привода.
Сборка
1. Установите рычаг привода замка на раму спинки сиденья и закрепите фиксаторы.
2. Соедините рычаг привода с узлом замка, закрепите фиксатором.
3. Установите обивку спинки и подушку на раму спинки сиденья.

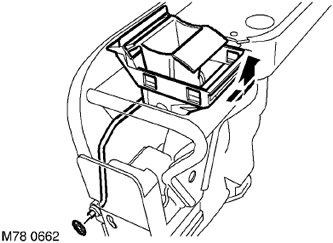

Range Rover 3. Блок выключателей запоминания регулировок сиденья
Демонтаж
1. Поднимите сиденье.
2. Выверните винт крепления заднего конца боковой панели основания
сиденья
3. Осторожно освободите 3 фиксатора крепления боковой панели.
4. Освободите блок выключателя из 3 фиксаторов.
5. Отсоедините 4 колодки разъемов и снимите блок выключателя.
Сборка
1. Присоедините 4 колодки к разъему блока выключателей.
2. Установите блок выключателя на боковую панель и закрепите 3
фиксатора.
3. Установите боковую панель на основание сиденья и закрепите 3
фиксатора.
4. Заверните винт крепления задней части боковой панели.
5. Опустите сиденье в первоначальное положение.
