Range Rover 3. Геометрия кузова
Типы замеров кузова
Приведеная ниже информация о контрольных размерах помогает техническому
персоналу при проведении диагностики и кузовного ремонта. Информация о
размерах приведена в двух формах. Размеры приводятся в системе координат
X, Y, Z и в виде действительного расстояния между характерными точками
кузова.
Оси X, Y, Z образуют систему координат, которая используется в компании
Land Rover для контрольных измерений деталей кузова. Геометрия всего
кузова рассматривается в 3-осной системе координат.
Ось X является горизонтальной осью, начинающейся в передней части
автомобиля. Она параллельна продольной оси симметрии кузова и определяет
расстояния по длине кузова. Для автомобиля Range Rover начало оси X
(координата X=0) находится в центре большого отверстия опоры передней
подвески. Таким образом, все координаты точек, расположенных сзади этой
точки, являются положительными величинами, а координаты точек,
расположенных впереди этой точки, показаны со знаком минус.
Ось Y является горизонтальной осью, перпендикулярной оси X, с началом
координат в вертикальной продольной плоскости симметрии кузова. Все
координаты Y начинаются от этой плоскости. Как правило, все поперечные
размеры кузова симметричны относительно продольной оси симметрии.
Ось Z направлена вертикально вверх, перпендикулярно плоскости днища
кузова. Все координаты Z отсчитываются от начала оси Z. Для автомобиля
Range Rover точка с нулевой координатой Z лежит в горизонтальной
плоскости, проходящей через центры колес автомобиля.
Размер от точки до точки является расстоянием между двумя характерными
точками кузова. Такими точками являются отверстия или точки пересечений.
Если характерной точкой является отверстие, то расстояние измеряется
всегда от центра отверстия.
Измеряемые размеры показаны в миллиметрах. Размеры в дюймах приведены в
скобках.
Допуск на основные размеры автомобиля равен ±1.0 мм (0.040). Это
относится к монтажным отверстиям, ко всем отверстиям под крепления и к
вырезам в деталях кузова.
Допуск на форму панелей кузова и на границы панелей равен ±0.5 мм.

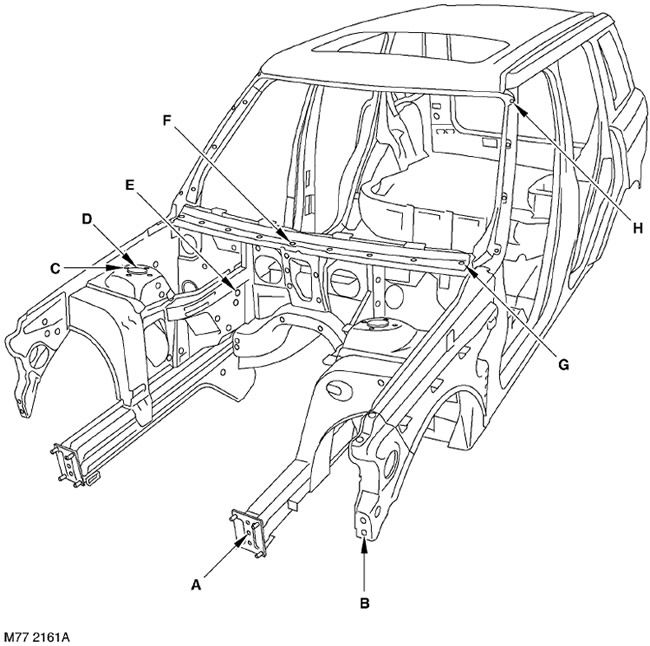

Характерные точки передней части кузова
| Наименование точки | Описание точки | X | Y | Z |
| A | Технологическое отверстие - кронштейн крепления передка | -707.8 (-27.866) | 578.5 (22.775) | 241 (9.488) |
| B | Колесная арка - нижнее отверстие кронштейна панели крепления фары. | -580 (-22.834) | 817.1 (32.169) | 693.7 (11.255) |
| C | Наружное отверстие - крепление амортизатора | 4.2 (0.165) | 649.6 (25.574) | 755 (29.724) |
| D | Большое центральное отверстие -крепление амортизатора | 3.2 (0.126) | 586.3 (23.082) | 750 (29.527) |
| E | Технологическое отверстие - опора колесной арки | 400 (15.748) | 316.8 (12.472) | 616.1 (24.255) |
| F | Центральное монтажное отверстие - воздухоприемник | 352.2 (13.866) | 0 | 842.1 (33.153) |
| G | Крайнее монтажное отверстие - воздухоприемник | 488 (19.212) | 719.8 (28.338) | 827.4 (32.574) |
| H | Верхнее монтажное отверстие - накладка ветрового стекла | 1163.5 (45.807) | 681.4 (26.826) | 1350.6 (53.173) |

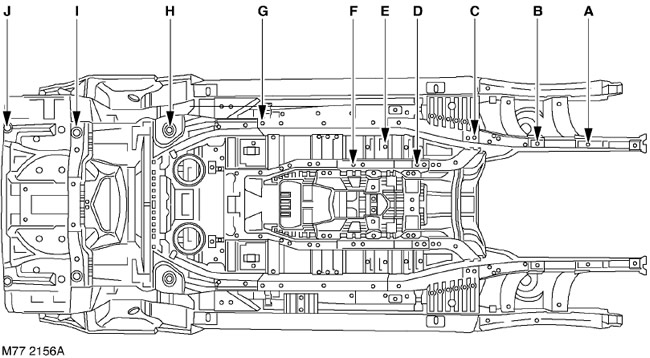

Характерные точки днища кузова
Координаты характерных точек кузова по осям X, Y, Z
| Наименование точки | Описание точки | X | Y | Z |
| A | Передний подрамник - переднее монтажное отверстие | -322 (-12.677) | 419 (16.496) | 175 (6.889) |
| B | Передний подрамник - среднее монтажное отверстие | 20 (0.787) | 425 (16.732) | 175 (6.889) |
| C | Передний подрамник - заднее монтажное отверстие | 434 (17.086) | 435.5 (17.145) | -65 (-2.559) |
| D | Поперечная рама - переднее монтажное отверстие | 774.2 (30.48) | 340,4 (13.4) левая сторона, 277,6 (10,929) правая сторона | 92.9 (3.657) |
| E | Основная панель пола -технологическое отверстие | 1021.2 (40.204) | 337.6 (13.291) | 91.7 (3.61) |
| F | Поперечная рама - заднее монтажное отверстие | 1268.2 (49.929) | 340,4 (13,4) левая сторона, 277,6 (10,929) правая сторона | 92.9 (3.657) |
| G | Теплозащитный экран топливного бака - переднее монтажное отверстие | 1766 (69.527) | 528.8 (20.818) | -61.6 (-2.425) |
| H | Задний подрамник - переднее монтажное отверстие | 2455 (96.653) | 510 (20.078) | 71.5 (2.814) |
| | | Задний подрамник - заднее монтажное отверстие | 3143 (123.47) | 510 (20.078) | 101.5 (3.996) |
| J | Заднее технологическое отверстие | 3717 (146.33) | 546 (21.496) | 168.5 (6.633) |

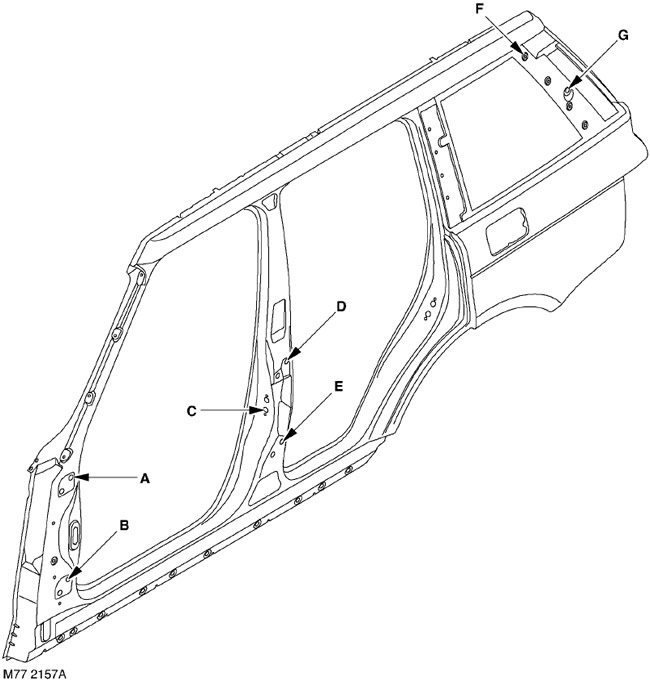

Характерные точки боковой панели кузова
Координаты характерных точек кузова по осям X, Y, Z
| Наименование точки | Описание точки | X | Y | Z |
| A | Верхняя петля передней двери -верхнее монтажное отверстие | 623.5 (24.547) | 841.4 (33.125) | 757.7 (29.83) |
| B | Нижняя петля передней двери -верхнее монтажное отверстие | 602.4 (23.716) | 849.5 (33.444) | 293.1 (11.539) |
| C | Отбойник передней двери - нижнее монтажное отверстие | 1669.1 (65.712) | 843.3 (33.2) | 549.1 (21.618) |
| D | Верхняя петля задней двери - верхнее монтажное отверстие | 1766.2 (69.535) | 857.7 (33.767) | 731.7 (28.807) |
| E | Нижняя петля задней двери - верхнее монтажное отверстие | 1734.6 (68.291) | 866.7 (34.122) | 383.1 (15.082) |
| F | "Е" - Верхнее монтажное отверстие накладки центральной стойки | 3253.4 (128.086) | 667.8 (26.291) | 1320.8 (52) |
| G | "Е" - Технологическое отверстие центральной стойки | 3431 (135.078) | 719 (28.307) | 1100 (43.307) |

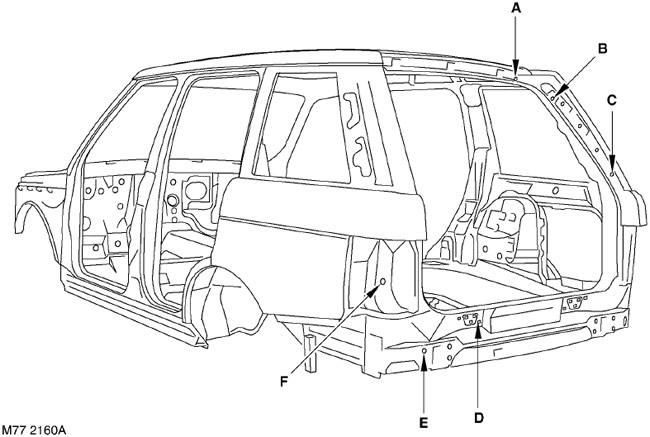

Характерные точки задней части кузова
Координаты характерных точек кузова по осям X, Y, Z
| Наименование точки | Описание точки | X | Y | Z |
| A | Верхняя дверь багажного отделения -внутреннее монтажное отверстие петли двери | 3253.1 (128.074) | 473.4 (18.637) | 1380.2 (54.338) |
| B | Верхняя дверь багажного отделения -монтажное отверстие крепления газонаполненной стойки | 3351.8 (131.96) | 570.5 (22.46) | 1302.6 (51.283) |
| C | Дренажный канал задней "Е" стойки -монтажное отверстие накладки | 3661.2 (144.141) | 663.3 (26.114) | 943.4 (37.141) |
| D | Петля нижней двери багажного отделения - нижнее монтажное отверстие | 3717.2 (146.346) | 283,5 (11,161) левая сторона, 377,5 (14.862) правая сторона | 336 (13.228) |
| E | Панель задка - верхнее наружное монтажное отверстие | 3749.5 (147.618) | 615.3 (24.224) | 267.1 (10.515) |
| F | Панель крепления заднего фонаря -технологическое отверстие | 3648.9 (143.657) | 751.5 (29.586) | 532.4 (20.96) |

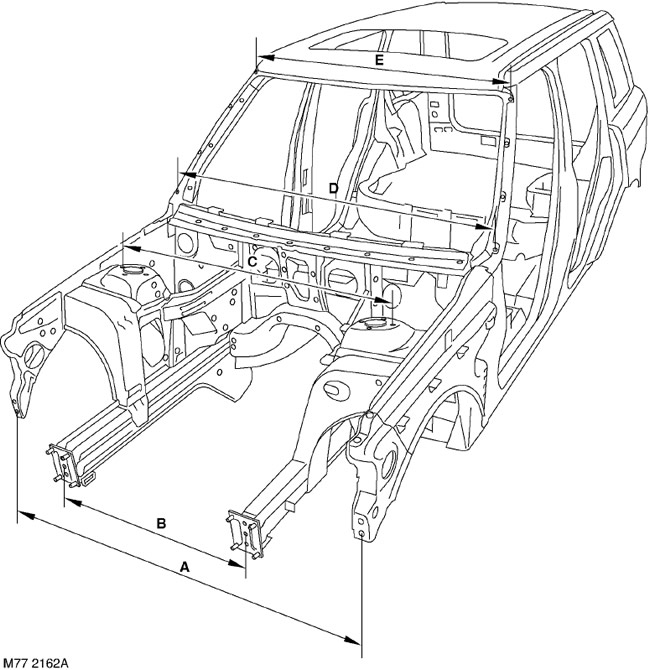

Расстояния между характерными точками передней части кузова
| Наименование точки | От | До | Расстояние между точками |
| A | Колесная арка, нижнее отверстие крепления щитка колесной арки, левая сторона | Колесная арка, нижнее отверстие крепления щитка колесной арки, правая сторона | 1634.2 (64.338) |
| B | Кронштейн крепления передка, технологическое отверстие, левая сторона | Кронштейн крепления передка, технологическое отверстие, правая сторона | 861 (33.897) |
| C | Крепление амортизатора, наружное монтажное отверстие, левая сторона | Крепление амортизатора, наружное монтажное отверстие, правая сторона | 1172.6 (46.165) |
| D | Боковая накладка ветрового стекла, нижнее монтажное отверстие, левая сторона | Боковая накладка ветрового стекла, нижнее монтажное отверстие, правая сторона | 1651.8 (65.031) |
| E | Боковая накладка ветрового стекла, верхнее монтажное отверстие, левая сторона | Боковая накладка ветрового стекла, верхнее монтажное отверстие, правая сторона | 1362.8 (53.653) |

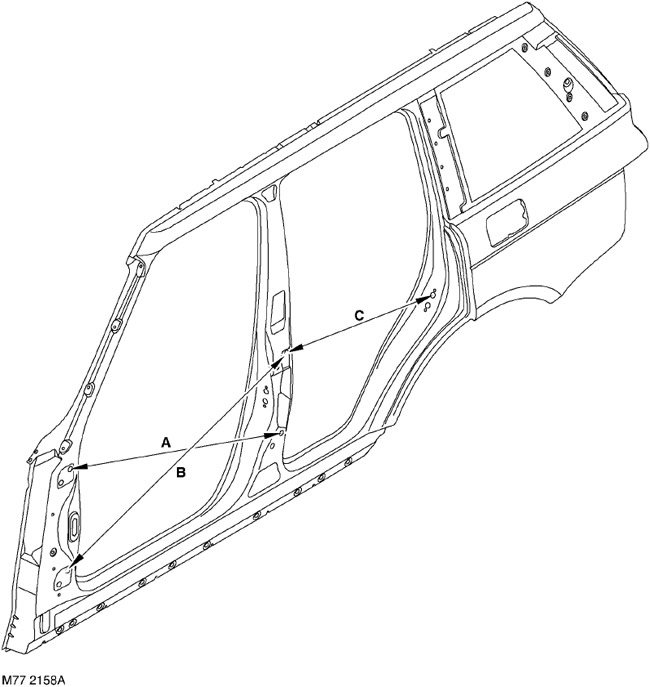

Расстояния между характерными точками боковой панели кузова
| Наименование точки | От | До | Расстояние между точками |
| A | Боковая панель кузова, верхнее монтажное отверстие верхней петли - передняя дверь | Боковая панель кузова, верхнее монтажное отверстие нижней петли - задняя дверь | 1172.7 (46.169) |
| B | Боковая панель кузова, верхнее монтажное отверстие нижней петли - передняя дверь | Боковая панель кузова, монтажное отверстие верхней петли - задняя дверь | 1243.7 (48.964) |
| C | Боковая панель кузова, монтажное отверстие верхней петли - задняя дверь | Боковая панель кузова, верхнее монтажное отверстие отбойника - задняя дверь | 827.4 (32. |

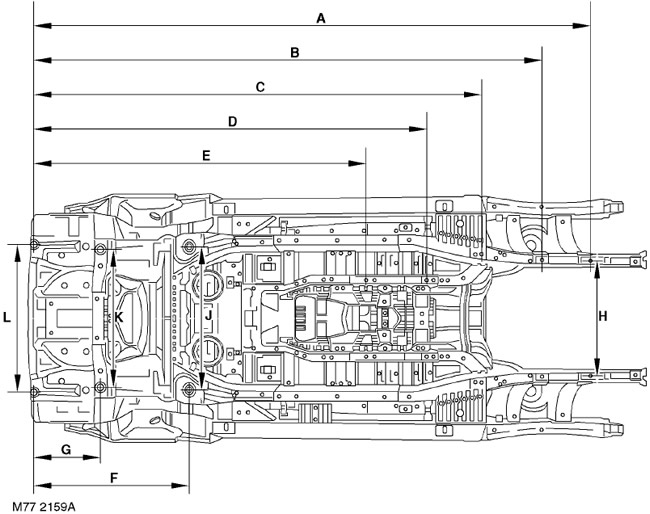

Расстояния между характерными точками днища кузова
| Наименование точки | От | До | Расстояние между точками |
| A | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Передний подрамник - переднее монтажное отверстие | 4039 (159.015) |
| B | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Передний подрамник - среднее монтажное отверстие | 3737 (147.125) |
| C | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Передний подрамник - заднее монтажное отверстие | 3283 (129.251) |
| D | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Поперечная рама - переднее монтажное отверстие | 2942.8 (115.858) |
| E | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Поперечная рама - заднее монтажное отверстие | 2448.8 (96.409) |
| F | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Задний подрамник - переднее монтажное отверстие | 1262 (49.685) |
| G | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства | Задний подрамник - заднее монтажное отверстие | 574 (22.598) |
| H | Передний подрамник - переднее монтажное отверстие, левая сторона | Передний подрамник - переднее монтажное отверстие, правая сторона | 838 (32.992) |
| J | Задний подрамник - переднее монтажное отверстие, левая сторона | Задний подрамник - переднее монтажное отверстие, правая сторона | 1020 (40.157) |
| К | Задний подрамник - заднее монтажное отверстие, левая сторона | Задний подрамник - заднее монтажное отверстие, правая сторона | 1020 (40.157) |
| L | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства, левая сторона | Монтажное отверстие крепления поперечной балки опорно-сцепного устройства, правая сторона | 1092 (42.992) |

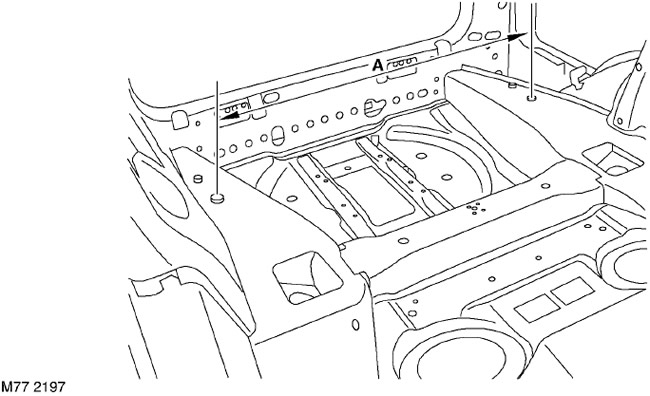

Расстояния между характерными точками внутри кузова
| Наименование точки | От | До | Расстояние между точками |
| A | Задний подрамник - заднее монтажное отверстие, левая сторона | Задний подрамник - заднее монтажное отверстие, правая сторона | 1020 (40.157) |

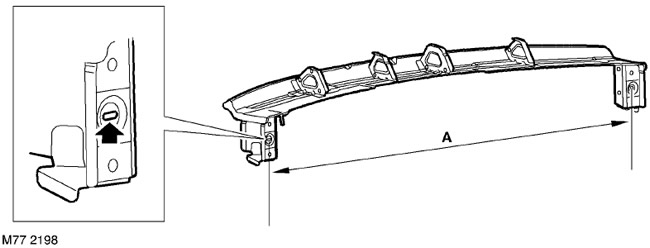

Монтажные отверстия поперечины панели управления
| Наименование точки | От | До | Расстояние между точками |
| A | Монтажное отверстие поперечины панели управления, правая сторона | Монтажная прорезь поперечины панели управления, левая сторона | 1458 (57.401) |

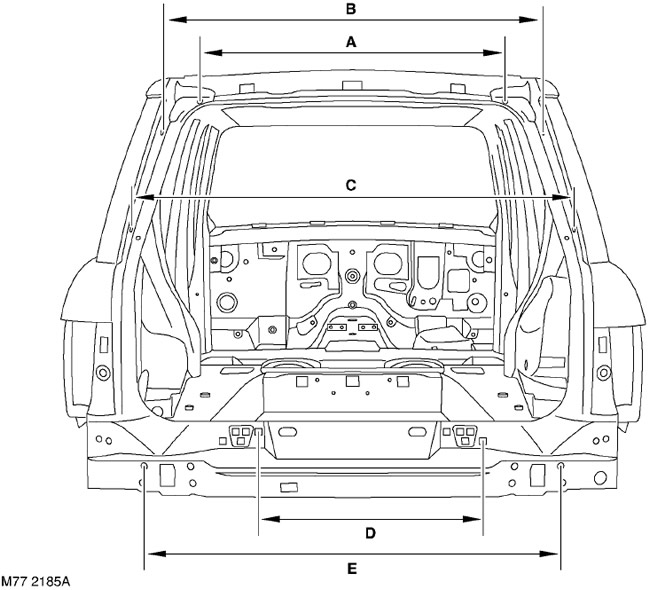

Расстояния между характерными точками задней части кузова
| Наименование точки | От | До | Расстояние между точками |
| A | Верхняя дверь багажного отделения - внутреннее монтажное отверстие петли, левая сторона | Верхняя дверь багажного отделения - внутреннее монтажное отверстие петли, правая сторона | 946.8 (37.275) |
| B | Верхняя дверь багажного отделения - монтажное отверстие крепления газонаполненной стойки, левая сторона | Верхняя дверь багажного отделения - монтажное отверстие крепления газонаполненной стойки, правая сторона | 1141 (44.921) |
| C | Дренажный канал задней стойки "Е" - монтажное отверстие накладки, левая сторона | Дренажный канал задней стойки "Е" - монтажное отверстие накладки, правая сторона | 1326.6 (52.228) |
| D | Нижняя дверь багажного отделения -внутреннее монтажное отверстие петли, левая сторона | Нижняя дверь багажного отделения - внутреннее монтажное отверстие петли, правая сторона | 661 (26.023) |
| E | Панель задка - верхнее наружное монтажное отверстие, левая сторона | Панель задка - верхнее наружное монтажное отверстие, правая сторона | 1230.6 (48.448) |
