Range Rover 3. Нижний кожух панели управления

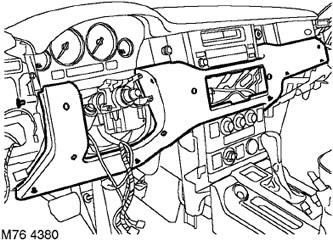

Перед тем как отключить аккумуляторную батарею, убедитесь в том, что все требования и условия, содержащиеся в разделе по отключению аккумуляторной батареи, выполнены. ИНФОРМАЦИЯ ОБЩЕГО ХАРАКТЕРА, Предосторожности при работе с электрооборудованием. Демонтаж1. Снимите узел токосъемника рулевой колонки. УДЕРЖИВАЮЩИЕ СИСТЕМЫ ДЛЯ ВОДИТЕЛЯ И ПАССАЖИРОВ, РЕМОНТНЫЕ РАБОТЫ, Поворотный токосъемник. 2. Снимите перчаточный ящик. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик. 3. Снимите центральную вентиляционную решетку. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентилятор(ы) - центр панели управления. 4. Снимите верхнюю накладку панели управления со стороны водителя. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя. 5. Снимите нижнюю накладку панели управления со стороны водителя. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка панели управления - сторона водителя. 6. Выверните 6 винтов Torx крепления нижнего кожуха панели управления. 7. Осторожно освободите 7 фиксаторов крепления кожуха к опорам кожуха. Снимите нижний кожух. ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует. 8. Снимите 7 фиксаторов с кожуха. 9. Снимите 4 пружинных фиксатора с кожуха. Сборка1. Установите пружинные фиксаторы на нижний кожух. 2. Установите фиксаторы на нижний кожух. 3. Расположите нижний кожух на опорах, закрепите его фиксаторами и винтами. 4. Установите нижнюю накладку панели управления со стороны водителя. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Нижняя накладка панели управления - сторона водителя. 5. Установите верхнюю накладку панели управления со стороны водителя. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя. 6. Установите центральную вентиляционную решетку. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ, РЕМОНТНЫЕ РАБОТЫ, Вентилятор(ы) - центр панели управления. 7. Установите перчаточный ящик. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Перчаточный ящик. 8. Установите узел токосъемника.
