Range Rover 3. Верхняя панель управления











Демонтаж


1. Снимите верхнюю накладку панели управления со стороны водителя.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.

2. Снимите верхнюю накладку панели управления со стороны пассажира.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона пассажира.

3. Осторожно освободите фиксаторы крепления центральной вентиляционной решетки к верхней панели. Снимите вентиляционную решетку.






4. Выверните 11 винтов Torx крепления верхнего лотка к панели управления, осторожно сдвиньте верхнюю панель назад и отделите ее.

5. Отсоедините колодку разъема динамиков и снимите верхнему лотку.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

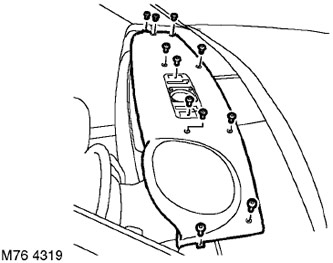

6. Выверните 4 винта Torx, крепящие динамик к верхнему лотку и снимите динамик.

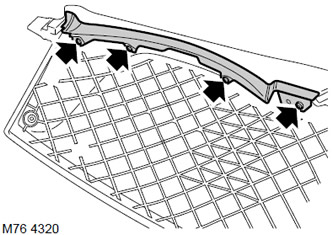

7. Выверните 4 винта Torx крепления верхней декоративной накладки панели приборов и снимите накладку.



Сборка


1. Установите верхнюю декоративную накладку панели приборов на верхний лоток и закрепите ее винтами Torx.

2. Установите динамик и закрепите его винтами.

3. Расположите верхний лоток на панели управления, присоедините колодку динамика. Закрепите верхний лоток на панели управления винтами Torx.

4. Установите и закрепите центральную решетку.

5. Установите верхнюю накладку панели управления со стороны водителя.

ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Верхняя накладка панели управления - сторона водителя.

6. Установите верхнюю накладку панели управления со стороны пассажира.
