Range Rover 3. Центральная консоль

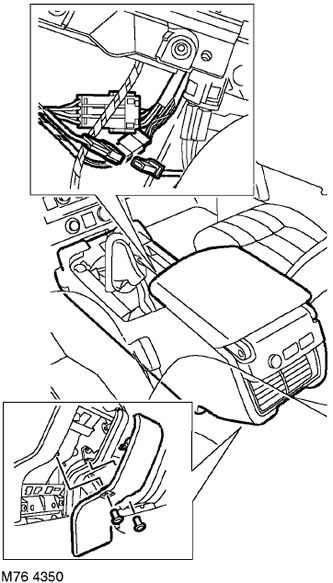

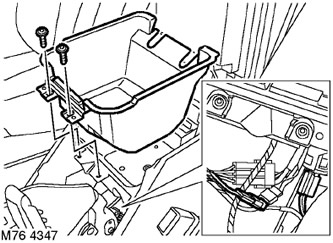

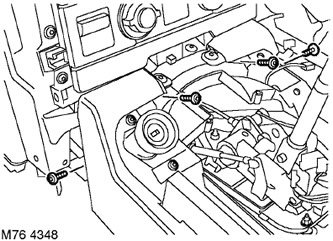

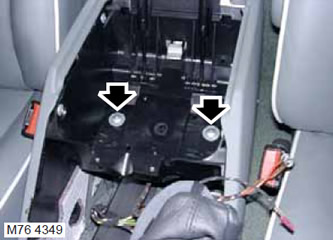

Демонтаж1. Снимите облицовку центральной консоли. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Облицовка - центральная консоль. 2. Снимите обе боковые панели центральной консоли. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль. 3. Выверните 2 винта Torx крепления вещевого ящика, снимите ящик из консоли. 4. Выверните 2 винта Torx крепления замка зажигания к центральной консоли. 5. Отверните 4 винта Torx крепления центральной консоли к панели управления. 6. Выверните 2 винта Torx и снимите шайбы с опоры вещевого ящика. 7. Выверните 2 винта крепления задней панели центральной консоли. Освободите фиксаторы и снимите заднюю панель. 8. Поднимите заднюю часть центральной консоли, отсоедините 3 колодки разъемов от консоли и снимите держатель воздуховода. 9. Снимите 3 клеммы проводов с гнезда питания аксессуаров. 10. Осторожно снимите центральную консоль. ВНИМАНИЕ: Следует проявлять осторожность, чтобы не повредить окрашенные и фанерованные поверхности. Сборка1. Расположите центральную консоль и присоедините колодки разъемов к задней части консоли. Установите держатель воздуховода и совместите консоль с опорами. 2. Закрепите центральную консоль винтами. 3. Установите заднюю панель консоли и закрепите ее фиксаторами и винтами. 4. Установите замок зажигания и закрепите его винтами. 5. Установите вещевой ящик и закрепите его винтами Torx. 6. Установите обе боковых панели центральной консоли. ДЕТАЛИ САЛОНА АВТОМОБИЛЯ, РЕМОНТНЫЕ РАБОТЫ, Боковая панель - центральная консоль. 7. Установите облицовку центральной консоли.
