Range Rover 3. Накладка порога кузова





Демонтаж

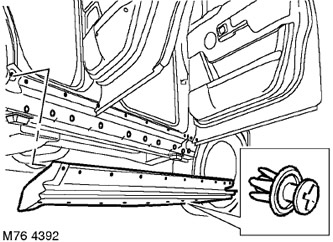

1. Снимите 8 фиксаторов с нижней стороны накладки порога.

2. Осторожно освободите 10 фиксаторов крепления накладки к порогу. Снимите накладку порога.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

3. Снимите фиксаторы с накладки порога.



Сборка


1. Установите фиксаторы на накладку порога.

2. Установите и закрепите накладку в фиксаторах порога.

3. Установите фиксаторы на нижнюю сторону накладки порога.









Range Rover 3. Декоративная накладка задней стойки Е кузова





Демонтаж

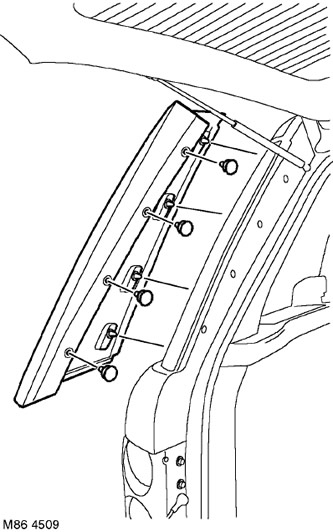

1. Снимите 4 фиксатора крепления декоративной накладки к стойке "Е".

2. Освободите 4 защелки и снимите декоративную накладку.

3. Отделите и выбросьте фиксаторы от декоративной накладки.

4. Снимите из стойки "Е" и выбросьте втулки фиксаторов.



Сборка


1. Установите новые втулки фиксаторов в стойку "Е".

2. Установите новые фиксаторы на декоративную накладку.

3. Установите декоративную накладку и закрепите ее фиксаторами и защелками.











Range Rover 3. Решетка радиатора







Демонтаж

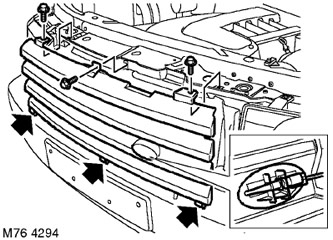

1. Выверните 3 винта крепления решетки радиатора к панели замка капота.

2. Снимите 3 фиксатора крепления решетки к балке бампера.

3. Отсоедините колодку разъёма от датчика температуры воздуха.

4. Снимите радиаторную решетку.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

5. Освободите и извлеките из решетки датчик температуры наружного воздуха.



Сборка


1. Установите датчик температуры воздуха в радиаторную решетку.

2. Присоедините колодку кабеля.

3. Установите радиаторную решетку и закрепите ее винтами.
