Range Rover 3. Задняя балка бампера



Демонтаж


1. Откройте обе части двери грузового отделения, освободите от крепления и сложите полку.

2. Снимите задний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задней бампер.

3. Поднимите и зафиксируйте крышку запасного колеса.

4. Освободите и снимите левую и правую боковые панели багажного отделения.






5. Выверните винты Allen крепления левого и правого колец для фиксации багажа и снимите их.

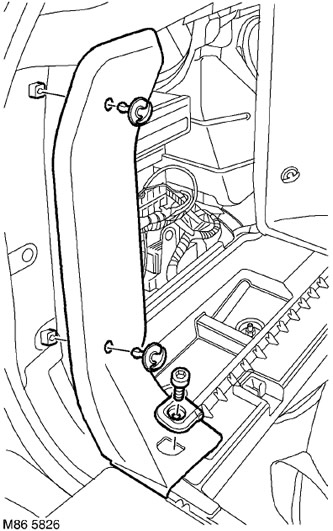

6. Снимите 2 поворотных фиксатора крепления задних панелей с левой и правой стороны.

7. Найдите лямки и снимите крышки левого и правого отсеков для перевозки груза.






8. Снимите палец и поворотный фиксатор крепления задних панелей с левой и правой стороны автомобиля.

9. Извлеките знак аварийной остановки.






10. Ослабьте фиксатор и извлеките клин блокировки колеса и сумку с инструментом.

11. Снимите правый вещевой ящик из багажного отделения.

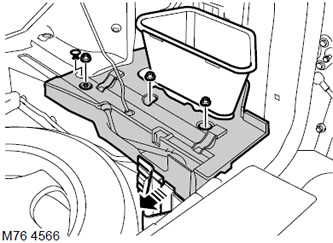

12. Отверните 3 пластмассовые гайки и снимите 2 резьбовых фиксатора крепления правой опоры вещевых ящика и снимите опору.

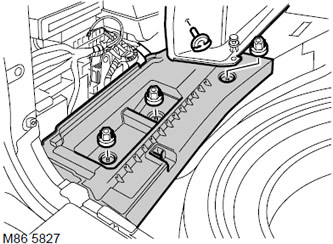

13. Отверните 3 пластмассовые гайки крепления опоры левого вещевого ящика и снимите опору.

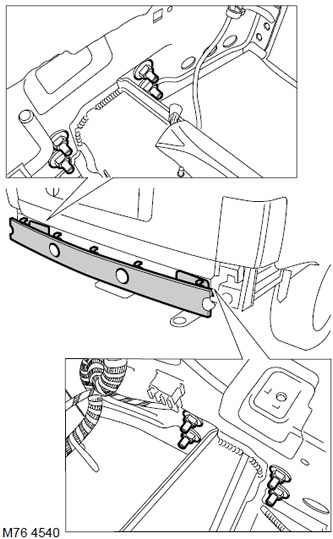

14. Отверните 8 гаек крепления балки заднего бампера и снимите балку.

ПРИМЕЧАНИЕ: Если разборка производилась только с целью обеспечения доступа к другим элементам системы, то дальнейшие разборочные операции выполнять не следует.

15. Снимите 8 фиксаторов с балки заднего бампера.



Сборка


1. Установите 8 фиксаторов на балку заднего бампера.

2. Установите балку заднего бампера, наверните гайки и затяните их с моментом 45 Н·м.

3. Установите левую опору вещевого ящика и закрепите пластмассовыми гайками.

4. Установите правую опору и закрепите ее с помощью 2 фиксаторов и 3 пластмассовых гаек.

5. Установите вещевой ящик на опору багажного отделения.

6. Уложите клин блокировки колеса и сумку с инструментом.

7. Установите на место и закрепите знак аварийной остановки.

8. Установите левую и правую панели багажного отделения и закрепите их с помощью поворотных фиксаторов.

9. Установите кольцо для фиксации груза, найдите крючок. Затяните винт с моментом 25 Н·м.

10. Расположите и закрепите крышку.

11. Установите левую и правую панели багажного отделения.

12. Закройте крышку запасного колеса и установите полку багажного отделения.

13. Установите на место задний бампер.

НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Задней бампер.

14. Закройте обе двери багажного отделения.
