Range Rover 3. Задней бампер







Демонтаж

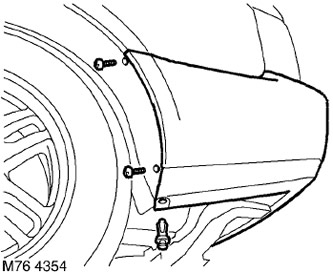

1. Снимите 2 фиксатора и выверните 4 винта крепления подкрылка колесной арки к заднему бамперу.

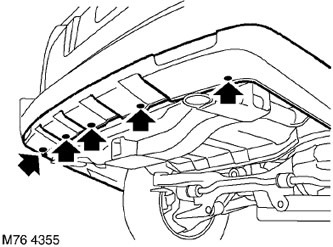

2. Отверните 5 винтов крепления нижней полки бампера к балке бампера.

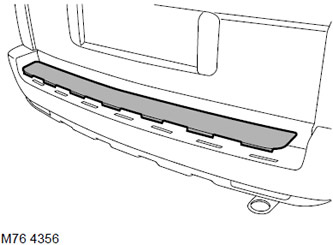

3. Осторожно освободите 7 фиксаторов крепления накладки заднего бампера, откройте нижнюю дверь багажного отделения и снимите накладку.

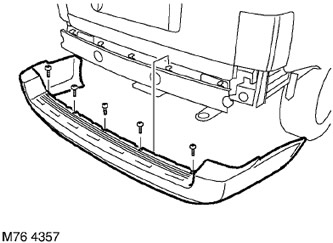

4. Отверните 5 винтов крепления верхней полки бампера к балке бампера.

5. Отожмите 6 фиксаторов крепления бампера к задним крыльям и с помощью помощника снимите бампер с автомобиля.

ВНИМАНИЕ: Необходимо всегда следить за тем, чтобы не повредить лакокрасочное покрытие перед снятием/установкой накладок, панелей или бамперов.



Сборка


1. С помощью помощника установите бампер в сборе на балку бампера.

2. Установите и заверните от руки 5 винтов крепления верхней полки бампера к балке.

3. Выставите боковины бампера по отношению к задним крыльям и закрепите бампер в фиксаторах.

4. Установите и затяните винты крепления нижней полки бампера, затяните винты крепления верхней полки бампера к балке бампера.

5. Установите подкрылки колесных арок и закрепите их винтами и фиксаторами.

6. Установите и закрепите накладку бампера.
