Range Rover 3. Насос гидроусилителя рулевого управления
Насос гидроусилителя рулевого управления (двигатель TD6)
Демонтаж
1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Снимите вязкостную муфту с вентилятором.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
3. Снимите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
4. Выверните винты и снимите шкив привода насоса гидроусилителя.
5. Укройте генератор, чтобы на него не попала рабочая жидкость.

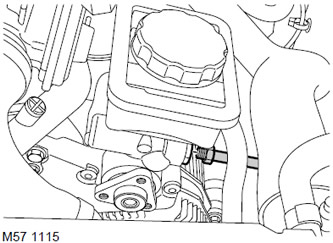

6. Установите емкость под бачок гидроусилителя, отсоедините трубопровод и слейте рабочую жидкость. Закройте отверстия соединений пробками.
ВНИМАНИЕ: Следует не допустить попадания рабочей жидкости на генератор.
7. Удалите и выбросьте уплотнительное кольцо.

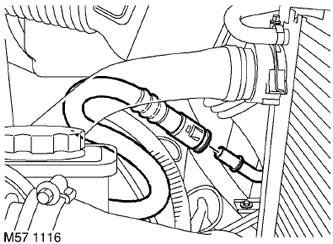

8. Установите емкость для сбора рабочей жидкости, ослабьте крепление и отсоедините шланг возврата от охладителя рабочей жидкости.
ВНИМАНИЕ: Перед разъединением или снятием компонентов рулевого управления убедитесь, что прилегающие к местам соединений поверхности очищены от грязи. Установите пробки в отверстия штуцеров и трубопроводов для защиты от попадания грязи в систему.

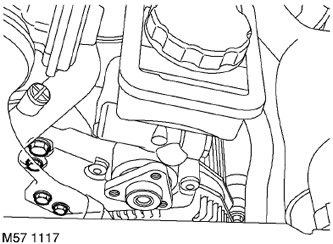

9. Выверните 4 винта и снимите насос гидроусилителя.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.
10. Выверните 5 винтов и снимите кронштейны с насоса гидроусилителя.
Сборка
1. Установите кронштейны на насос гидроусилителя и затяните винты с моментом 25 Н·м.
2. Установите насос гидроусилителя на место и заверните винты крепления. Затяните винты М8 с моментом 25 Н·м, а винты М6 - с моментом 10 Н·м.
3. Протрите места присоединения трубопроводов гидроусилителя.
4. Присоедините шланги к охладителю рабочей жидкости и закрепите их.
5. Очистите насос гидроусилителя и соединения трубопроводов.
6. Установите новое уплотнительное кольцо на наконечник трубопровода высокого давления, присоедините трубопровод к насосу и затяните гайку штуцера с моментом 25 Н·м.
7. Установите шкив привода на вал насоса и заверните винты от руки.
8. Установите ремень привода навесного оборудования.
СИСТЕМА ПУСКА ДВИГАТЕЛЯ И ЗАРЯДКИ АКБ, РЕМОНТНЫЕ РАБОТЫ, Ремень привода навесного оборудования - двигатель Td6.
9. Затяните винты шкива привода насоса с моментом 25 Н·м.
10. Установите вязкостную муфту с вентилятором.
СИСТЕМА ОХЛАЖДЕНИЯ: Td6, РЕМОНТНЫЕ РАБОТЫ, Вязкостная муфта вентилятора.
11. Присоедините отрицательную клемму к аккумуляторной батарее.
Насос гидроусилителя рулевого управления (двигатель V8)
Демонтаж
1. Установите автомобиль на подъемник.
2. Отсоедините отрицательную клемму от аккумуляторной батареи.
3. Снимите защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.

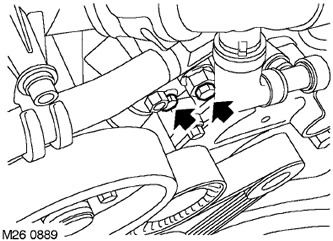

4. Ослабьте 2 винта натяжного устройства ременной передачи.
5. Ослабьте натяжение ремня, повернув натяжное устройство до конца против часовой стрелки.
6. Снимите ремень со шкива натяжного устройства.
7. Снимите ремень со шкива привода насоса гидроусилителя.

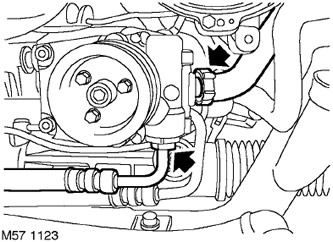

8. Установите емкость под насос гидроусилителя, отсоедините трубопровод и слейте рабочую жидкость. Закройте отверстия соединений пробками.

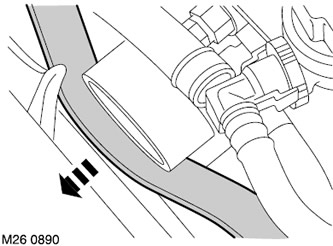

9. Ослабьте хомут и отсоедините шланг подачи от насоса гидроусилителя. Закройте отверстия соединений пробками.

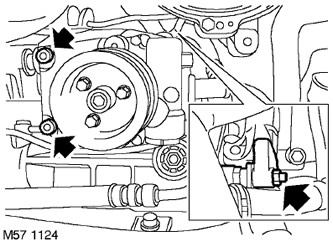

10. Выверните 2 винта типа Allen и снимите 1 гайку. Снимите насос гидроусилителя.
ПРИМЕЧАНИЕ: Не производите дальнейшую разборку, если компонент снимается только для облегчения доступа.
11. Удерживая вал насоса с помощью ключа под внутренний шестигранник, отверните винты крепления шкива привода насоса.
12. Выверните винты и снимите шкив привода насоса гидроусилителя.
13. Выверните 5 винтов и снимите кронштейны с насоса гидроусилителя.
Сборка
1. Установите кронштейны на насос гидроусилителя и затяните 5 винтов с моментом 25 Н·м.
2. Установите шкив привода на вал насоса и заверните винты от руки.
3. Удерживая вал насоса с помощью ключа под внутренний шестигранник, затяните 3 винта крепления шкива привода насоса с моментом 25 Н·м.
4. Установите насос гидроусилителя на место и заверните винты крепления и гайку крепления. Затяните винты крепления насоса с моментом 10 Н·м, а гайку крепления - с моментом 25 Н·м.
5. Снимите колодки разъемов, наденьте шланг подачи и затяните хомут крепления шланга.
6. Очистите насос гидроусилителя и штуцер трубопровода.
7. Установите новое уплотнительное кольцо на конец трубопровода, соедините трубопровод с насосом и затяните гайку штуцера высокого давления с моментом 25 Н·м.

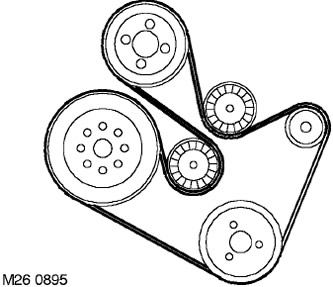

8. Наденьте ремень привода навесного оборудования на все шкивы, кроме шкива натяжного устройства.
9. Наденьте ремень на шкив натяжного устройства. Убедитесь, что ремень привода огибает все шкивы.
10. Установите натяжение ремня привода навесного оборудования.
11. Затяните винты натяжного устройства с моментом 30 Н·м.
12. Установите на место защитный щиток.
НАРУЖНЫЕ ДЕТАЛИ, РЕМОНТНЫЕ РАБОТЫ, Защита двигателя - передняя.
13. Присоедините отрицательную клемму к аккумуляторной батарее.
14. Долейте рабочую жидкость до требуемого уровня и удалите воздух из системы.
