SERVICING AND MAINTENANCE

281



Use only high purity water such as distilled or

deionized water when mixing the water/engine

coolant solution. The use of lower quality water

will reduce the amount of corrosion protection

in the engine cooling system.

NOTE:



It is the owner's responsibility to maintain the

proper level of protection against freezing

according to the temperatures occurring in the

area where the vehicle is operated.



Some vehicles require special tools to add

coolant properly. Failure to fill these systems

properly could lead to severe internal engine

damage. If any coolant is needed to be added to

the system, please contact an authorized

dealer.



Mixing engine coolant types is not recom

-

mended and can result in cooling system

damage. If HOAT and OAT coolant are mixed in

an emergency, have a authorized dealer drain,

flush, and refill with OAT coolant (conforming to

MS.90032) as soon as possible.

Cooling System Pressure Cap

The cap must be fully tightened to prevent loss of

engine coolant (antifreeze), and to ensure that engine

coolant will return to the radiator from the coolant

expansion bottle/recovery tank (if equipped).

The cap should be inspected and cleaned if there

is any accumulation of foreign material on the

sealing surfaces.

Disposal Of Used Coolant

Used ethylene glycol-based coolant (antifreeze) is

a regulated substance requiring proper disposal.

Check with your local authorities to determine the

disposal rules for your community. To prevent

ingestion by animals or children, do not store

ethylene glycol-based coolant in open containers

or allow it to remain in puddles on the ground.

If ingested by a child or pet, seek emergency

assistance immediately. Clean up any ground spills

immediately.

Coolant Level

The coolant expansion bottle provides a quick

visual method for determining that the coolant

level is adequate. With the engine off and cold, the

level of the engine coolant (antifreeze) in the bottle

should be between the “MIN” and “MAX” marks.
As long as the engine operating temperature is

satisfactory, the coolant bottle need only be

checked once a month.
When additional engine coolant is needed to

maintain the proper level, it should be added to the

coolant bottle. Do not overfill.

Cooling System Notes

NOTE:

When the vehicle is stopped after a few miles/

kilometers of operation, you may observe vapor

coming from the front of the engine compartment.

This is normally a result of moisture from rain,

snow, or high humidity accumulating on the

radiator and being vaporized when the thermostat

opens, allowing hot engine coolant (antifreeze) to

enter the radiator.
If an examination of your engine compartment

shows no evidence of radiator or hose leaks, the

vehicle may be safely driven. The vapor will soon

dissipate.

WARNING!



Do not open hot engine cooling system. Never

add engine coolant (antifreeze) when the

engine is overheated. Do not loosen or

remove the cap to cool an overheated engine.

Heat causes pressure to build-up in the

cooling system. To prevent scalding or injury,

do not remove the pressure cap while the

system is hot or under pressure.



Do not use a pressure cap other than the one

specified for your vehicle. Personal injury or

engine damage may result.

8

282

SERVICING AND MAINTENANCE



(Continued)



Do not overfill the coolant expansion bottle.



Check the coolant freeze point in the radiator

and in the coolant expansion bottle. If engine

coolant needs to be added, the contents of the

coolant expansion bottle must also be protected

against freezing.



If frequent engine coolant additions are

required, the cooling system should be pressure

tested for leaks.



Maintain engine coolant concentration at a

minimum of 50% OAT coolant (conforming to

MS.90032) and distilled water for proper corro

-

sion protection of your engine which contains

aluminum components.



Make sure that the coolant expansion bottle

overflow hoses are not kinked or obstructed.



Keep the front of the radiator clean. If your

vehicle is equipped with air conditioning, keep

the front of the condenser clean.



Do not change the thermostat for Summer or

Winter operation. If replacement is ever neces

-

sary, install ONLY the correct type thermostat.

Other designs may result in unsatisfactory

engine cooling performance, poor gas mileage,

and increased emissions.

B

RAKE

 S

YSTEM



In order to ensure brake system performance, all

brake system components should be inspected

periodically. For the proper maintenance intervals

Ú

page 268.

Brake Master Cylinder

The fluid in the master cylinder should be checked

when performing under hood services or

immediately if the Brake Warning Light is

illuminated.
Be sure to clean the top of the master cylinder area

before removing the cap. If necessary, add fluid to

bring the fluid level up to the requirements

described on the brake fluid reservoir. With disc

brakes, fluid level can be expected to fall as the

brake pads wear. Brake fluid level should be

checked when pads are replaced. However, low

fluid level may be caused by a leak and a checkup

may be needed.

Use only the manufacturer recommended brake

fluid

Ú

page 324.

WARNING!

Riding the brakes can lead to brake failure and

possibly a collision. Driving with your foot resting or

riding on the brake pedal can result in abnormally

high brake temperatures, excessive lining wear,

and possible brake damage. You would not have

your full braking capacity in an emergency.

WARNING!



Use only the manufacturer recommended

brake fluid

Ú

page 324. Using the wrong type

of brake fluid can severely damage your brake

system and/or impair its performance. The

proper type of brake fluid for your vehicle is

also identified on the original factory installed

hydraulic master cylinder reservoir.



To avoid contamination from foreign matter or

moisture, use only new brake fluid or fluid that

has been in a tightly closed container. Keep

the master cylinder reservoir cap secured at

all times. Brake fluid in a open container

absorbs moisture from the air resulting in a

lower boiling point. This may cause it to boil

unexpectedly during hard or prolonged

braking, resulting in sudden brake failure.

This could result in a collision.



Overfilling the brake fluid reservoir can result

in spilling brake fluid on hot engine parts,

causing the brake fluid to catch fire. Brake

fluid can also damage painted and vinyl

surfaces, care should be taken to avoid its

contact with these surfaces.

SERVICING AND MAINTENANCE

283

A

UTOMATIC

 T

RANSMISSION

 —

I

F

 E

QUIPPED

Special Additives

It is strongly recommended against using any

special additives in the transmission. Automatic

Transmission Fluid (ATF) is an engineered product

and its performance may be impaired by

supplemental additives. Therefore, do not add any

fluid additives to the transmission. The only

exception to this policy is the use of special dyes

for diagnosing fluid leaks in 6-speed

transmissions. Avoid using transmission sealers as

they may adversely affect seals.

Fluid Level Check

The fluid level is preset at the factory and does not

require adjustment under normal operating

conditions. Routine fluid level checks are not

required; therefore the transmission has no

dipstick. An authorized dealer can check your

transmission fluid level using special service tools.

If you notice fluid leakage or transmission

malfunction, visit an authorized dealer

immediately to have the transmission fluid level

checked. Operating the vehicle with an improper

fluid level can cause severe transmission damage.

Fluid And Filter Changes

Under normal operating conditions, the fluid

installed at the factory will provide satisfactory

lubrication for the life of the vehicle.
Routine fluid and filter changes are not required.

However, change the fluid and filter if the fluid

becomes contaminated (with water, etc.), or if the

transmission is disassembled for any reason.

Selection Of Lubricant

It is important to use the proper transmission fluid

to ensure optimum transmission performance and

life. Use only the manufacturer specified

transmission fluid

Ú

page 324. It is important to

maintain the transmission fluid at the correct level

using the recommended fluid.
NOTE:

No chemical flushes should be used in any trans

-

mission; only the approved lubricant should be

used.



Do not allow petroleum-based fluid to contam

-

inate the brake fluid. Brake seal components

could be damaged, causing partial or

complete brake failure. This could result in a

collision.

CAUTION!

Do not use chemical flushes in your

transmission as the chemicals can damage your

transmission components. Such damage is not

covered by the New Vehicle Limited Warranty.

WARNING!

CAUTION!

If a transmission fluid leak occurs, visit an

authorized dealer immediately. Severe

transmission damage may occur. An authorized

dealer has the proper tools to adjust the fluid

level accurately.

CAUTION!

Using a transmission fluid other than the

manufacturer recommended fluid may cause

deterioration in transmission shift quality and/or

torque converter shudder. For fluid

specifications

Ú

page 324.

8

284

SERVICING AND MAINTENANCE



(Continued)

F

USES

General Information

The fuses protect electrical systems against

excessive current.
When a device does not work, you must check the

fuse element inside the blade fuse for a break/

melt.
Also, please be aware that using power outlets for

extended periods of time with the engine off may

result in vehicle battery discharge.

Blade Fuses

Fuse Location

The fuses are grouped into controllers located in

the engine compartment.

WARNING!



When replacing a blown fuse, always use an

appropriate replacement fuse with the same

amp rating as the original fuse. Never replace

a fuse with another fuse of higher amp rating.

Never replace a blown fuse with metal wires or

any other material. Do not place a fuse inside

a circuit breaker cavity or vice versa. Failure to

use proper fuses may result in serious

personal injury, fire and/or property damage.



Before replacing a fuse, make sure that the

ignition is off and that all the other services

are switched off and/or disengaged.



If the replaced fuse blows again, contact an

authorized dealer.



If a general protection fuse for safety systems

(air bag system, braking system), power unit

systems (engine system, transmission

system) or steering system blows, contact an

authorized dealer.

WARNING!

1 — Fuse Element
2 — Blade Fuse with a good/functional fuse

element
3 — Blade fuse with a bad/not functional fuse

element (blown fuse)

SERVICING AND MAINTENANCE

285

Power Distribution Center/Fuses

The Front Power Distribution Center is located in the engine compartment. This module contains fuses and relays. Fuse cavity location are printed on the inside

of the power distribution center cover.

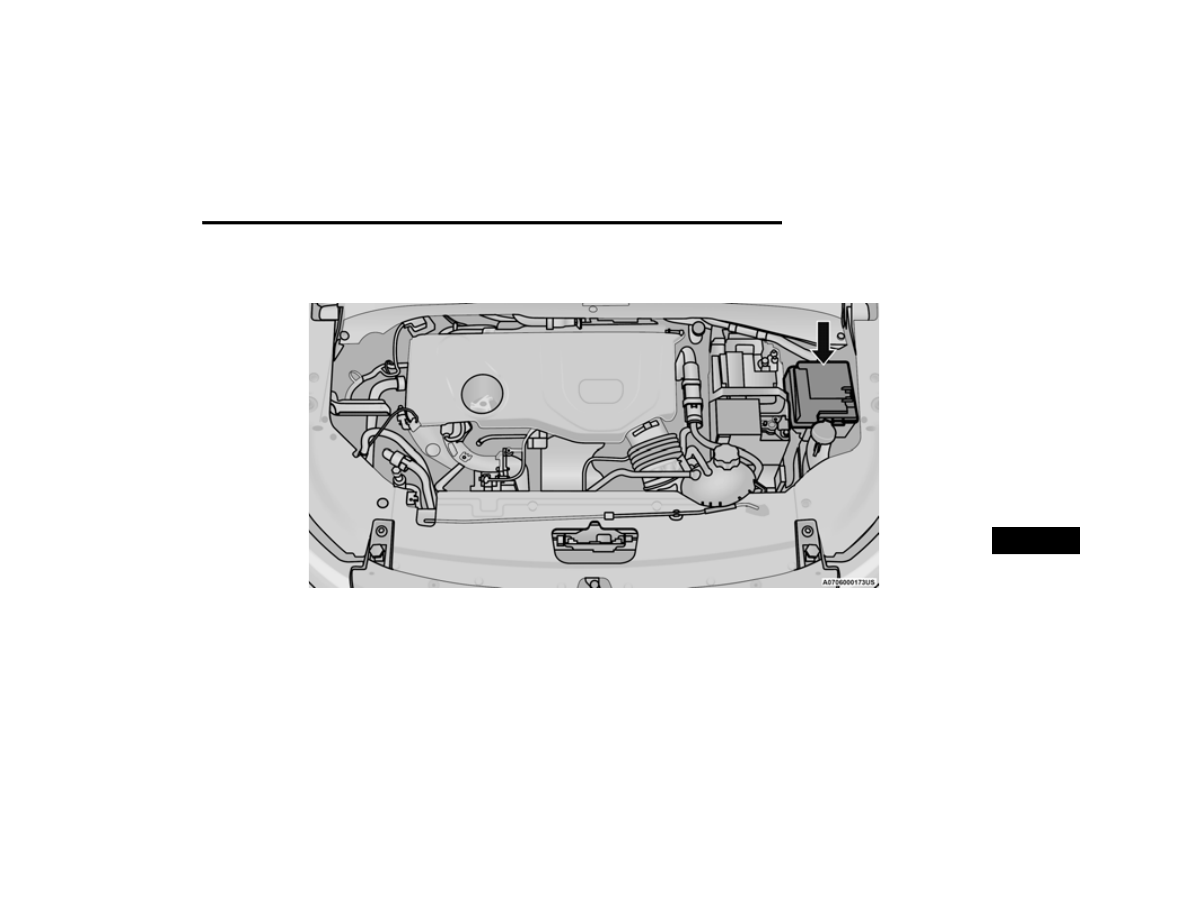

Underhood Power Distribution Location

8

286

SERVICING AND MAINTENANCE



Cavity

Cartridge Fuse

Mini Fuse

Description

* If Equipped

F01

50 Amp Red (Gas)

–

Transmission Smart Driver Unit (TDSU) (Gas)

60 Amp Blue (Diesel)

DCTT SDU BATT Glow Plug (Diesel)

F03

40 Amp Orange

–

PTC Feed 1*

F04

30 Amp Tan

–

Rear Defroster (EBL)*

F05

–

–

–

F06

40 Amp Orange

–

TTM*

F07

40 Amp Orange

–

SCR*

F08

20 Amp Yellow

–

SLM Feed LT*

F09

30 Amp Tan

–

AGSM / DCSM / TCM / DTCM / SCCM

F10

20 Amp Yellow

–

SLM Feed RT*

F11

20 Amp Yellow

–

BCM Feed 3 / (Run / Start & FB Relay and / Start / Stop & FB Relay in BCM)

F12

40 Amp Orange

–

BSM Pump

F13

40 Amp Orange

–

BSM Valves

F14

40 Amp Orange

–

Diesel Filter Heater*

F15

40 Amp Orange

–

Starter Motor Solenoid Fuse

F16

40 Amp Orange

–

Starter Motor Solenoid *

F17

40 Amp Orange

–

HVAC Fan

F18

–

–

–

F19

–

2 Amp Grey

Steering Column Control Module (SCCM)

F20

–

7.5 Amp Brown

Engine Control Module (ECM) / Radiator Fan Relay Coil

SERVICING AND MAINTENANCE

287

F21

–

–

–

F22

–

7.5 Amp Brown

AC Compressor

F23

–

–

–

F24

–

7.5 Amp Brown

Side Mirrors Defrost *

F25

–

20 Amp Yellow

LT HID Lamp

F26

–

20 Amp Yellow

Lumbar Adjust (Driver Seat Only)*


F27

–

25 Amp Clear

20 Amp Yellow

Engine Control Module (ECM) / Fuel Injectors

F28

–

–

–

F29A & B

–

–

–

F30

–

20 Amp Yellow

RT HID Lamp

F31

–

15 Amp Blue

Wireless Charging Pad / SW Bank Lower 2 / SW Bank Lower LT & RT

F32

–

20 Amp Yellow (Gas) Fuel Injectors / Ignition Coils / Ignition Coil Capacitors (Gas Engine)

15 Amp Blue (Diesel)

UEGO (02) Sensor – Upstream & Downstream / Glow Plug Module / Oil Pump /

Mass Airflow Sensor / EGR Cooling Bypass / Swirl Actuator / SNSR UEGO DSL Upstream /

Pump UREA Cooling (Diesel Engine)

F33

–

10 Amp Red

Relay Coil Power Control Relay 2.4 Dual battery application only (XHZ)

F34A & B

–

–

–

F35

–

–

–

F36

–

10 Amp Red

Port UCI2 / Mod CVPM

Cavity

Cartridge Fuse

Mini Fuse

Description

* If Equipped

8

288

SERVICING AND MAINTENANCE



F37

–

–

–

F38

–

10 Amp Red

ECM / TCM / AGSM / DCSM / STM

F39

–

–

–

F40

–

–

–

F41

–

–

–

F42

–

20 Amp Yellow

Cargo Power Outlet – Ignition power

F43

–

–

Cargo Power Outlet (Can be replaced with 20 Amp fuse in F42 direct battery power)

F44

–

–

–

F45

–

–

–

F46

–

30 Amp Tan

Drivetrain Control Module (DTCM) AWD Power

F47

–

30 Amp Tan

Front Windshield Defrost*

F48

–

–

–

F49

–

15 Amp Blue

Transmission Control Module (TCM)

F50

–

5 Amp Tan

Drive Train Control Module (DTCM) ECU Power

F51

–

20 Amp Yellow

NOX SNSR Feed (Diesel Engine)

F52

–

5 Amp Tan

Automatic Gearbox Shifter Module (AGSM) (Diesel & Gas)

F53

–

–

–

F54

–

–

–

F55

–

–

–

F56

–

–

–

Cavity

Cartridge Fuse

Mini Fuse

Description

* If Equipped

SERVICING AND MAINTENANCE

289

F57

–

20 Amp Yellow

RR Power Outlet (12 Volt APO)

F58

–

–

–

F59

–

–

–

F60

–

–

–

F61

–

20 Amp Yellow

Fuel Pump

F62

–

5 Amp Tan

Intelligent Battery Sensor (IBS)

F63

–

–

–

F64

–

10 Amp Red

MOD DCSD / Hands-Free Liftgate / UCI + USB Port

F65

–

20 Amp Yellow

Horn

F66

–

20 Amp Yellow

Cigar Lighter*

F67

–

10 Amp Red

Engine Control Module (ECM)

Cavity

Cartridge Fuse

Mini Fuse

Description

* If Equipped

8

290

SERVICING AND MAINTENANCE



Interior Fuses

The interior fuse panel is located in the passenger compartment on the left side dash panel under the instrument panel.

Cavity

Blade Fuse

Description

*If Equipped

F31

7.5 Amp Brown

Occupant Restraint Controller

F33

20 Amp Yellow

Window Motor Passenger

F34

20 Amp Yellow

Window Motor Driver

F36

20 Amp Yellow

Intrusion Module/Siren, Radio, UCI/USB Port, VSU, Climate Control,

Electronic Steering Lock, Power Folding Mirrors, Security Gateway/DTV

F37

10 Amp Red

Instrument Panel Cluster, Drivetrain Control Module, Adaptive Cruise,

ECC (HVAC) Blower

F38

20 Amp Yellow

Door Lock/Unlock, Liftgate Release

F42

7.5 Amp Brown

Brake System Module, Electric Power Steering

F43

20 Amp Yellow

Washer Pump Front And Rear

F47

20 Amp Yellow

Rear Left Window Lifter

F48

20 Amp Yellow

Rear Right Window Lifter

F49

7.5 Amp Brown

Park Assist, Blind Spot, Voltage Stabilizer, Humidity Sensor, Electronic Steering Lock,

Temp Sense, Mirror, Heated Seats, Light And Rain Sensor, Start Stop Switch

F50

7.5 Amp Brown

Occupant Restraint Controller

F51

7.5 Amp Brown

Electronic Climate Control, Occupant Classification, Rear View Camera, Climate Control,

Headlamp Leveling, Terrain Select, Heated Rear Window, Trailer Tow, Haptic Lane Mod

F53

7.5 Amp Brown

Keyless Ignition Node Module, Electric Park Brake, RF Hub, Cluster

F94

15 Amp Blue

Lumbar Adjust Driver Seat, Power Outlets

SERVICING AND MAINTENANCE

291

B

ULB

 R

EPLACEMENT



Replacement Bulbs, Names, And Part Numbers

In the instance a bulb needs to be replaced, this section includes bulb description and replacement part numbers.
NOTE:

See an authorized dealer for LED bulb replacement.

Interior Bulbs

Lamps

Bulb Number

Front Courtesy Light

C5W

Front Courtesy Lights (Sun Visors)

C5W

Rear Dome Light (Models Without Retractable roof)

C5W

Rear Interior Lights (Models With Retractable roof)

C5W

Interior Lights

HT-168

Dome Light (Glove Box)

HT-168

8

292

SERVICING AND MAINTENANCE



Exterior Bulbs

Lamps

Bulb Number

Low Beam Headlamps

LED (Serviced at an authorized dealer)

High Beam Headlamps

LED (Serviced at an authorized dealer)

Front Position/Daytime Running Lights (DRL)/Front Directional - Premium

LED (Serviced at an authorized dealer)

Front Direction Indicator & Position Lamps - Base

7442NA

Side Marker Lamp

Base:2825

Front Fog Lamps

Base: H11LL/ Premium LED

Side Indicators (Side View Mirror)

LED (Serviced at an authorized dealer)

Tail/Brake Lights

Premium Tail Lights: LED (Serviced at an authorized dealer)

Base Tail Lights: W21/5WLL

Turn Indicators

W21WLL For Premium Tail Lamps

W21/5WLL For Base Tail Lamps

Center High Mounted Stop Lamp (CHMSL)

LED (Serviced at an authorized dealer)

License Plate Lamp

LED (Serviced at an authorized dealer)

Liftgate Lamp Reverse

W21WLL

Liftgate Lamp Tail

LED (Serviced at an authorized dealer)

SERVICING AND MAINTENANCE

293

Replacing Exterior Bulbs

Turn Signal Light/Position Lights (Base)
To replace the bulbs proceed as follows:
1. Open hood.
2. Reach behind headlamp near the radiator.
3. Remove the electrical connectors.
4. For the turn signal bulb, rotate in a counter

-

clockwise direction and remove the bulb and

bulb socket. Pull the bulb axially to remove it

from the socket.

5. Install the bulb and sockets and rotate them

clockwise making sure that it is properly

locked.

6. Reconnect the electrical connectors.
7. Close hood.

NOTE:

It is advised referring to an authorized dealer.

Front Fog Lights (Base)
To replace the bulbs proceed as follows:
1. Turn the front wheels completely.
2. Remove the wheel liner.
3. By pushing the electrical connector tab

remove the electrical connector.

4. Rotate the bulb counterclockwise, and then

replace the bulb.

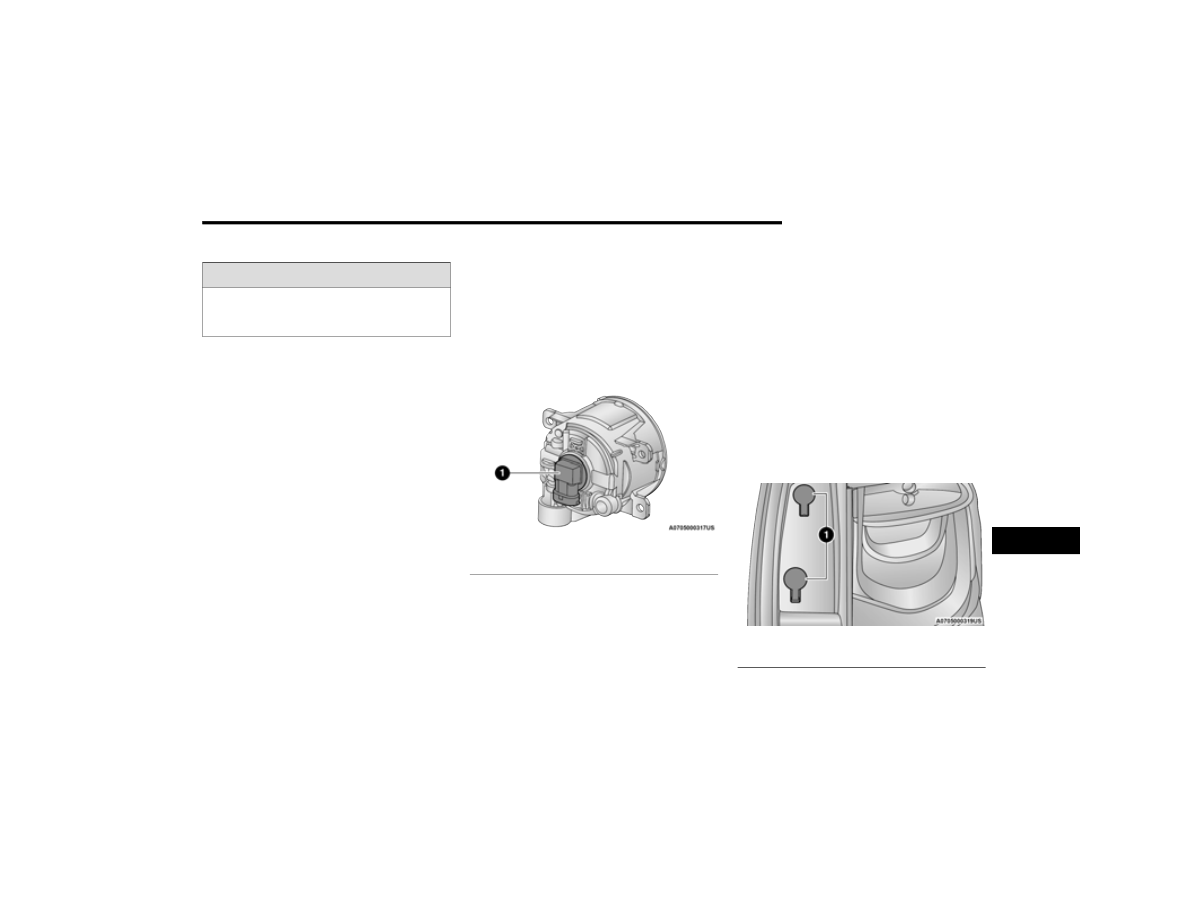

Fog Lamp Housing

5. Insert the new bulb in the socket, making sure

the bulb is locked into place.

6. Reconnect the electrical connector.
7. Reinstall the wheel liner.

NOTE:

It is advised referring to an authorized dealer.
Side Indicators
The Side Indicators are LED. See an authorized

dealer for replacement.
Rear Body Side Tail Lamps
Contain the following:



Position lights



Stop lights



Direction indicator

To replace the bulbs proceed as follows:
1. Open the liftgate.
2. Using a suitable tool remove fasteners.

Body Side Tail Lamp

WARNING!

Carry out the operation of replacing lamps only

with the engine off. Also make sure that the

engine is cold, to avoid the danger of burns.

1 — Bulb

1 — Fasteners Caps

8

294

SERVICING AND MAINTENANCE



3. Disconnect the electrical connector by pushing

the release.

4. Remove the rear body side tail lamp, sliding it

away from the back of the vehicle.

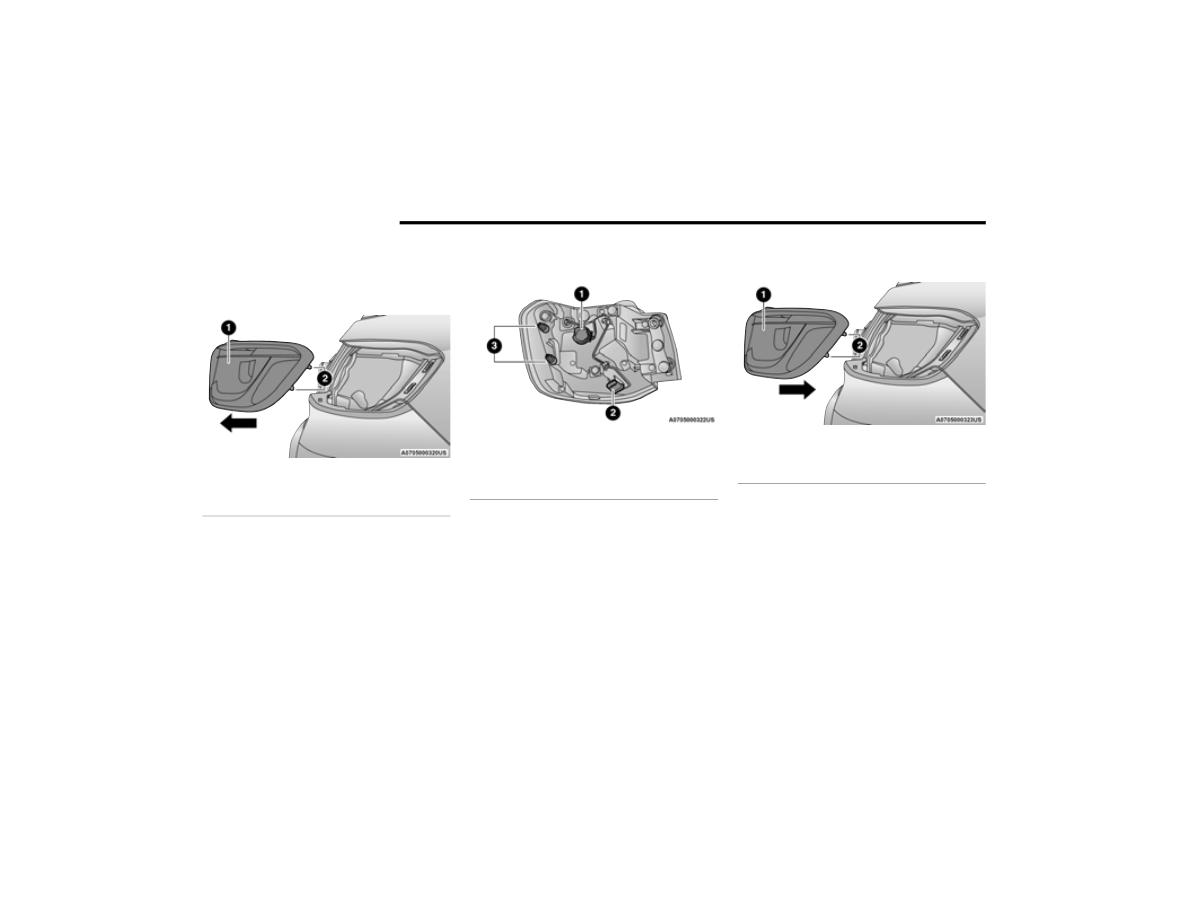

Body Side Tail Lamp

5. Replace the bulb as necessary by turning and

removing the bulb housing.

Reverse Side of Tail Lamp

6. Insert the new bulb, making sure it is properly

locked.

7. Reposition the rear body side lamp assembly

on the car.

8. Reconnect the electrical connector.

9. Reinstall the body side lamp making sure to

align the ball studs.

Body Side Tail Lamp

10. Install fasteners and tighten body side lamp

assembly.

11. Finally close the tailgate.

NOTE:

It is advised referring to an authorized dealer.

1 — Rear Body Side Tail Lamp
2 — Ball Stud

1 — Direction Indicator Bulb / Stop Lamp Bulb
2 — Electrical Connector
3 — Ball Studs

1 — Rear Body Side Tail Lamp
2 — Ball Stud

SERVICING AND MAINTENANCE

295

Reverse Lamps
1. Open the liftgate.
2. Using a suitable tool remove the access panel

for body side lamps, remove liftgate access

cover for liftgate lamps.

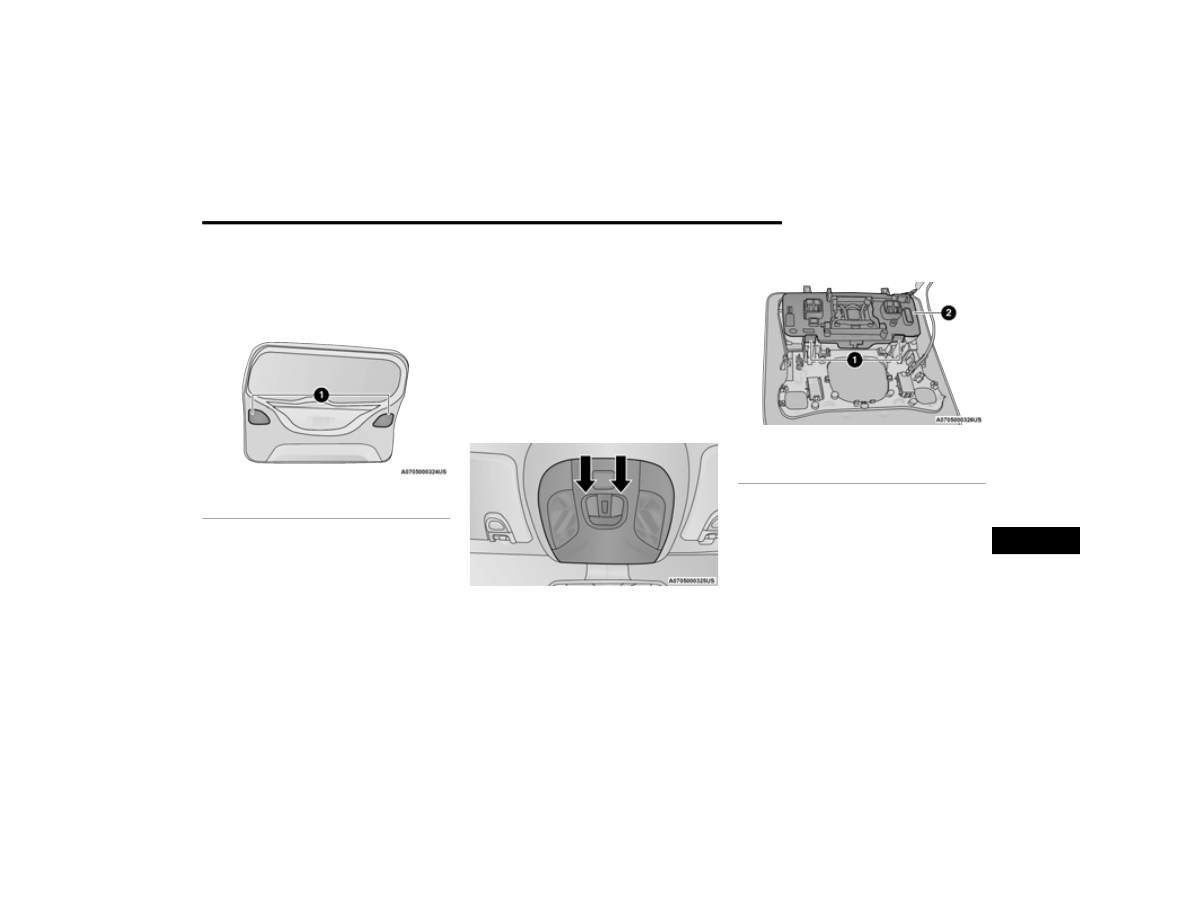

Liftgate

3. Disconnect the electrical connector by pushing

the release.

4. Remove bulb and replace making sure it is

properly locked.

5. Reconnect the electrical connector.
6. Reinstall the access panels making sure they

are locked in correctly.

7. Finally close the tailgate.

3rd Stop Lamp
The CHMSL is LED. See an authorized dealer for

replacement.
License Plate Lights
The License Plate light is LED. See an authorized

dealer for replacement.

Replacing Interior Bulbs

Front Courtesy Light
To replace the bulbs proceed as follows:
1. Using a suitable tool remove the front

courtesy light assembly.

Front Courtesy Light

2. Release the retainer clips and bulb housing as

shown.

Front Courtesy Bulb Housing

1 — Liftgate Access Covers

1 — Retaining Clips
2 — Bulb Housing

8

296

SERVICING AND MAINTENANCE



3. Replace the bulbs by pulling straight out of

bulb housing.

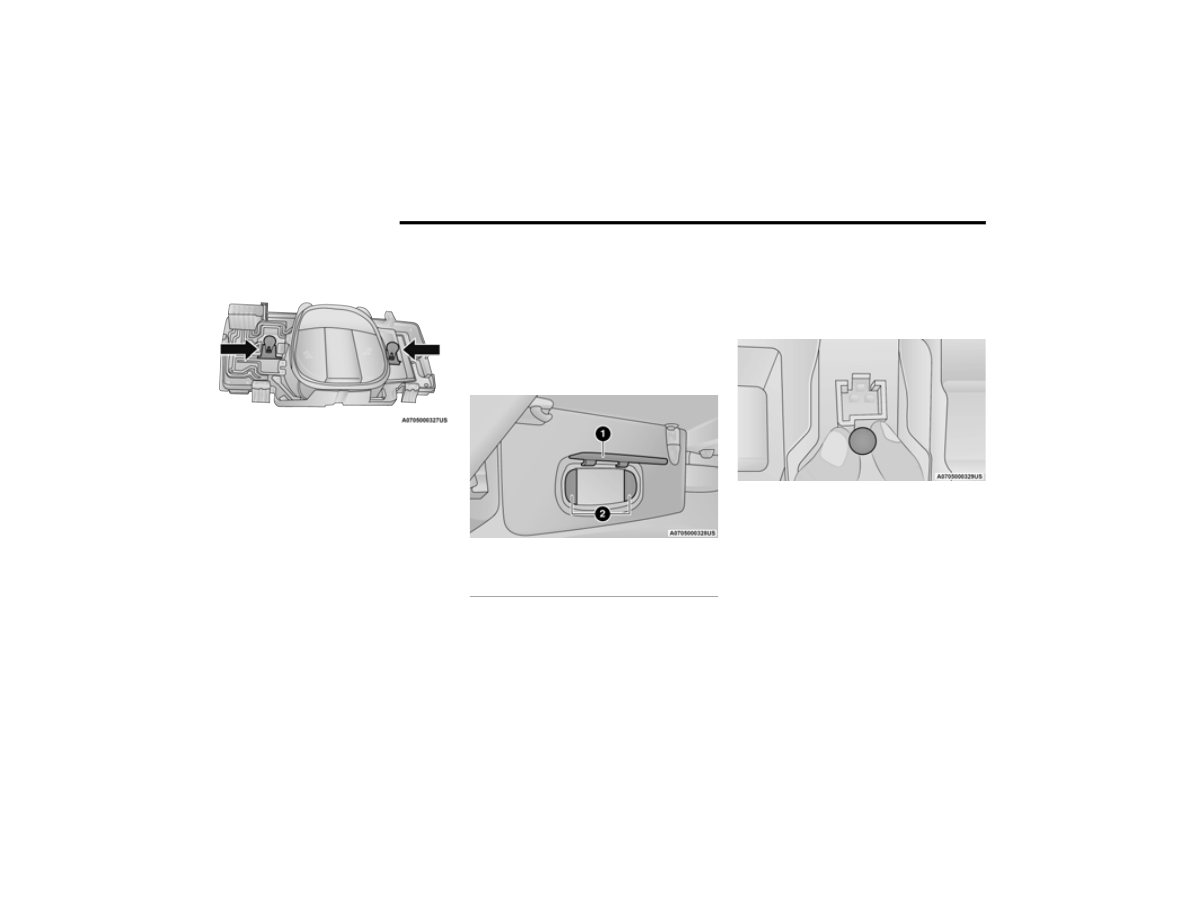

Front Courtesy Bulb Housing

4. Insert the new bulbs, making sure that they are

properly locked.

5. Reassemble the bulb housing and courtesy

light housing making sure that they are

properly locked.

6. Install the front courtesy light, making sure

that it is properly locked.

Dome Light Vanity Mirror — If Equipped
To replace the bulbs proceed as follows:
1. Lift the cover of the mirror and pull out the

mirror frame with the mirror light cover

attached.

2. Replace the bulb, releasing it from the side

contacts, and then insert the new bulb, making

sure that it is properly locked between the

contacts.

Visor

3. Reinstall the visor mirror light cover making

sure that it is properly locked.

4. Finally lower the visor mirror cover to the

mirror.

Dome Light Glove Compartment
To replace the bulb proceed as follows:
1. Open the glove compartment.
2. Place your fingers inside the light assembly,

pull the bulb to replace it.

Bulb Removal/Installation

3. Insert the new bulb, making sure it is properly

locked.

1 — Visor Mirror Cover
2 — Visor Mirror Light
