4. Shift the automatic transmission into PARK, or a
manual transmission into REVERSE.

5. Turn the ignition to LOCK.

6. Block both the front and rear of the
wheel diagonally opposite of the jack-
ing position. For example, if changing
the right front tire, block the left rear
wheel.

NOTE:

Passengers should not remain in the vehicle

when the vehicle is being jacked.

Jacking Instructions

WARNING!

Carefully follow these tire changing warnings to
help prevent personal injury or damage to your
vehicle:
• Always park on a firm, level surface as far from

the edge of the roadway as possible before raising
the vehicle.

• Turn on the Hazard Warning flasher.

• Block the wheel diagonally opposite the wheel to

be raised.

• Set the parking brake firmly and set an automatic

transmission in PARK; a manual transmission in
REVERSE.

• Never start or run the engine with the vehicle on a

jack.

(Continued)

496

WHAT TO DO IN EMERGENCIES

WARNING! (Continued)

• Do not let anyone sit in the vehicle when it is on a

jack.

• Do not get under the vehicle when it is on a jack.

• Only use the jack in the positions indicated and

for lifting this vehicle during a tire change.

• If working on or near a roadway, be extremely

careful of motor traffic.

• To assure that spare tires, flat or inflated, are

securely stowed, spares must be stowed with the
valve stem facing the ground.

CAUTION!

Do not attempt to raise the vehicle by jacking on
locations other than those indicated in the Jacking
Instructions for this vehicle.

1. Remove the spare tire, jack and tools from the stored
location.

2. Loosen (but do not remove) the wheel lug nuts by
turning them to the left one turn while the wheel is still
on the ground.

3. Assemble the jack and jacking tools. Connect the jack
handle driver to the extension, then to the lug wrench.

Jack Warning Label

6

WHAT TO DO IN EMERGENCIES

497

4. Operate the jack from the front or the rear of the
vehicle. Place the jack under the axle tube, as shown. Do
not raise the vehicle until you are sure the jack is fully
engaged.

5. Raise the vehicle by turning the jack screw to the right.
Raise the vehicle till the tire is raised from the surface of
the road. Minimum tire lift provides maximum stability.

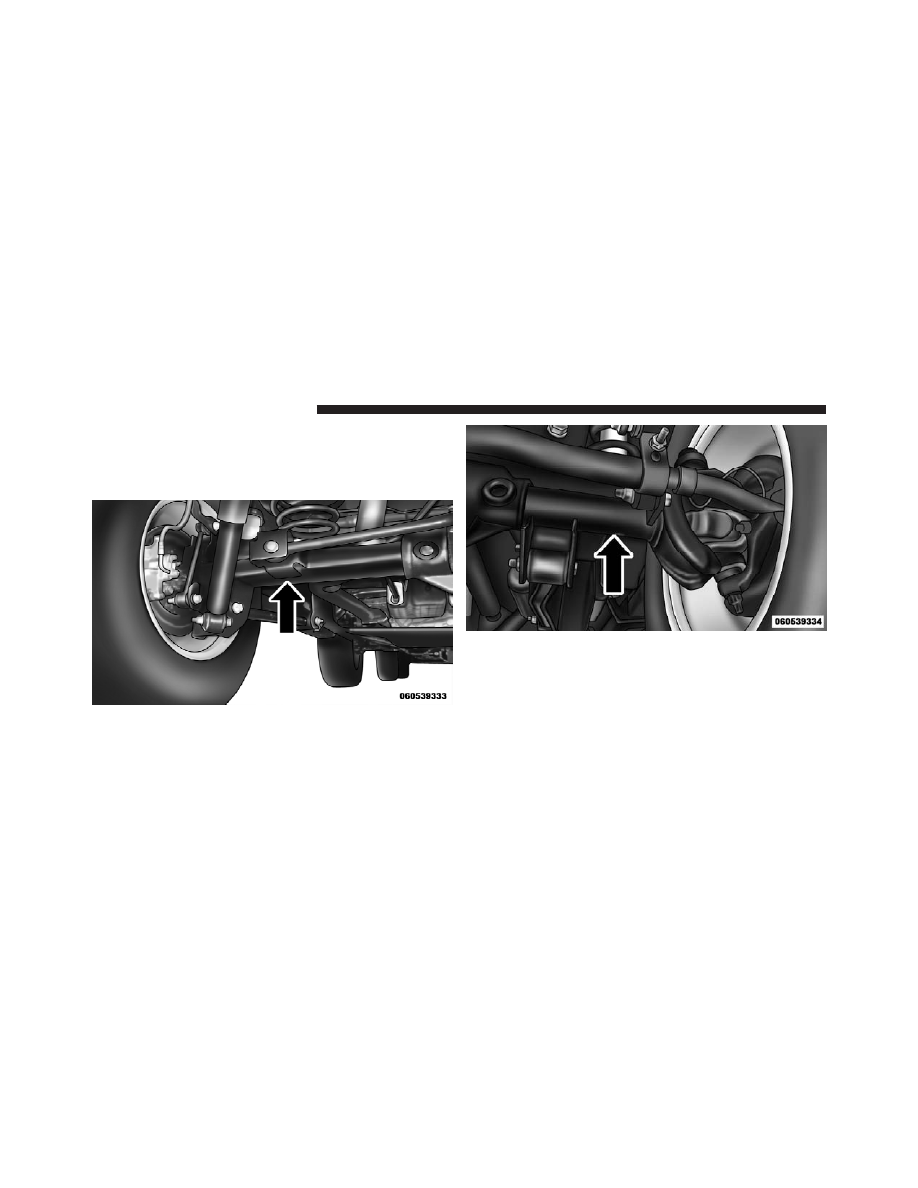

Rear Jacking Location

Front Jacking Location

498

WHAT TO DO IN EMERGENCIES

WARNING!

Raising the vehicle higher than necessary can make
the vehicle less stable and cause a collision. It could
slip off the jack and hurt someone near it. Raise the
vehicle only enough to remove the tire.

6. Remove the lug nuts and wheel.

7. Position the spare wheel/tire on the vehicle and install
the lug nuts with the cone-shaped end toward the wheel.
Lightly tighten the lug nuts clockwise.

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not tighten the wheel nuts fully until the vehicle
has been lowered.

Lug Nut Installation

6

WHAT TO DO IN EMERGENCIES

499

8. Lower the vehicle by turning the jack screw to the left,
and remove the jack.

9. Finish tightening the lug nuts. Push down on the
wrench while tightening for increased leverage. Alternate
nuts until each nut has been tightened twice. The correct
wheel nut tightness is 95 ft lbs (130 N·m). If in doubt
about the correct tightness, have them checked with a
torque wrench by your authorized dealer or at a service
station.

10. Remove the jack assembly and wheel blocks.

11. Secure the tire, jack, and tools in their proper loca-
tions.

12. Remove blocks from wheels.

WARNING!

A loose tire or jack, thrown forward in a collision or
hard stop, could endanger the occupants of the ve-
hicle. Always stow the jack parts and the spare tire in
the places provided.

Road Tire Installation

1. Mount the road tire on the axle.

2. Install the remaining lug nuts with the cone shaped
end of the nut toward the wheel. Lightly tighten the lug
nuts.

WARNING!

To avoid the risk of forcing the vehicle off the jack,
do not tighten the lug nuts fully until the vehicle is
lowered to the ground.

500

WHAT TO DO IN EMERGENCIES

3. Lower the vehicle to the ground by turning the jack
handle counterclockwise.

4. Finish tightening the lug nuts. Push down on the
wrench while at the end of the handle for increased
leverage. Tighten the lug nuts in a star pattern until each
nut has been tightened twice. The correct tightness of
each lug nut is 95 ft/lbs (130 N·m). If in doubt about the
correct tightness, have them checked with a torque
wrench by your authorized dealer or service station.

5. After 25 miles (40 km) check the lug nut torque with a
torque wrench to ensure that all lug nuts are properly
seated against the wheel.

JUMP-STARTING PROCEDURES
If your vehicle has a discharged battery it can be jump-
started using a set of jumper cables and a battery in
another vehicle or by using a portable battery booster
pack. Jump-starting can be dangerous if done improperly
so please follow the procedures in this section carefully.

NOTE:

When using a portable battery booster pack

follow the manufacturer’s operating instructions and
precautions.

CAUTION!

Do not use a portable battery booster pack or any
other booster source with a system voltage greater
than 12 Volts or damage to the battery, starter motor,
alternator or electrical system may occur.

WARNING!

Do not attempt jump-starting if the battery is frozen.
It could rupture or explode and cause personal injury.

6

WHAT TO DO IN EMERGENCIES

501

Preparations For Jump-Start
The battery in your vehicle is located in the right rear of
the engine compartment, behind the Power Distribution
Center.

WARNING!

• Take care to avoid the radiator cooling fan when-

ever the hood is raised. It can start anytime the
ignition switch is on. You can be injured by
moving fan blades.

• Remove any metal jewelry such as watch bands or

bracelets that might make an inadvertent electrical
contact. You could be seriously injured.

• Batteries contain sulfuric acid that can burn your

skin or eyes and generate hydrogen gas which is
flammable and explosive. Keep open flames or
sparks away from the battery.

1. Set the parking brake, shift the automatic transmission
into PARK (manual transmission in NEUTRAL) and turn
the ignition to LOCK.

2. Turn off the heater, radio, and all unnecessary electri-
cal accessories.

Positive Battery Post

502

WHAT TO DO IN EMERGENCIES

3. If using another vehicle to jump-start the battery, park
the vehicle within the jumper cables reach, set the
parking brake and make sure the ignition is OFF.

WARNING!

Do not allow vehicles to touch each other as this
could establish a ground connection and personal
injury could result.

Jump-Starting Procedure

WARNING!

Failure to follow this procedure could result in per-
sonal injury or property damage due to battery ex-
plosion.

CAUTION!

Failure to follow these procedures could result in
damage to the charging system of the booster vehicle
or the discharged vehicle.

1. Connect the positive (+) end of the jumper cable to the
positive (+) post of the discharged vehicle.

2. Connect the opposite end of the positive (+) jumper
cable to the positive (+) post of the booster battery.

3. Connect the negative end (-) of the jumper cable to the
negative (-) post of the booster battery.

4. Connect the opposite end of the negative (-) jumper
cable to a good engine ground (exposed metal part of the
discharged vehicle’s engine) away from the battery and
the fuel injection system.

6

WHAT TO DO IN EMERGENCIES

503

WARNING!

Do not connect the cable to the negative post (-) of the
discharged battery. The resulting electrical spark
could cause the battery to explode and could result in
personal injury.

5. Start the engine in the vehicle that has the booster
battery, let the engine idle a few minutes, and then start
the engine in the vehicle with the discharged battery.

Once the engine is started, remove the jumper cables in
the reverse sequence:

6. Disconnect the negative (-) jumper cable from the
engine ground of the vehicle with the discharged battery.

7. Disconnect the negative end (-) of the jumper cable
from the negative (-) post of the booster battery.

8. Disconnect the opposite end of the positive (+) jumper
cable from the positive (+) post of the booster battery.

9. Disconnect the positive (+) end of the jumper cable
from the positive (+) post of the discharged vehicle.

If frequent jump-starting is required to start your vehicle
you should have the battery and charging system in-
spected at your authorized dealer.

CAUTION!

Accessories that can be plugged into the vehicle
power outlets draw power from the vehicle’s battery,
even when not in use (i.e., cellular phones, etc.).
Eventually, if plugged in long enough, the vehicle’s
battery will discharge sufficiently to degrade battery
life and/or prevent the engine from starting.

504

WHAT TO DO IN EMERGENCIES

FREEING A STUCK VEHICLE
If your vehicle becomes stuck in mud, sand or snow, it
can often be moved by a rocking motion. Turn your
steering wheel right and left to clear the area around the
front wheels. Then shift back and forth between DRIVE
and REVERSE (with automatic transmission) or 1st gear
and REVERSE (with manual transmission). Using mini-
mal accelerator pedal pressure to maintain the rocking
motion, without spinning the wheels, is most effective.

CAUTION!

Racing the engine or spinning the wheels may lead to
transmission overheating and failure. Allow the en-
gine to idle with the shift lever in NEUTRAL for at
least one minute after every five rocking-motion
cycles. This will minimize overheating and reduce
the risk of transmission failure during prolonged
efforts to free a stuck vehicle.

NOTE:

If your vehicle is equipped with Traction Con-

trol or Electronic Stability Control (ESC), turn the system
OFF before attempting to “rock” the vehicle.

CAUTION!

• When “rocking” a stuck vehicle by moving be-

tween DRIVE and REVERSE (with automatic
transmission) or 1st gear and REVERSE (with
manual transmission), do not spin the wheels
faster than 15 mph (24 km/h), or drivetrain damage
may result.

• Revving the engine or spinning the wheels too fast

may lead to transmission overheating and failure.
It can also damage the tires. Do not spin the
wheels above 30 mph (48 km/h) while in gear (no
transmission shifting occurring).

6

WHAT TO DO IN EMERGENCIES

505

WARNING!

Fast spinning tires can be dangerous. Forces gener-
ated by excessive wheel speeds may cause damage, or
even failure, of the axle and tires. A tire could
explode and injure someone. Do not spin your vehi-
cle’s wheels faster than 30 mph (48 km/h) or for
longer than 30 seconds continuously without stop-
ping when you are stuck and do not let anyone near
a spinning wheel, no matter what the speed.

EMERGENCY TOW HOOKS — IF EQUIPPED
If your vehicle is equipped with tow hooks, they are
mounted in the front and the rear.

NOTE:

For off-road recovery, it is recommended to use

both of the front tow hooks to minimize the risk of
damage to the vehicle.

WARNING!

• Chains are not recommended for freeing a stuck

vehicle. Chains may break, causing serious injury
or death.

• Stand clear of vehicles when pulling with tow

hooks. Tow straps may become disengaged, caus-
ing serious injury.

CAUTION!

Tow hooks are for emergency use only, to rescue a
vehicle stranded off road. Do not use tow hooks for
tow truck hookup or highway towing. You could
damage your vehicle. Tow straps are recommended
when towing the vehicle, chains may cause vehicle
damage.

506

WHAT TO DO IN EMERGENCIES

SHIFT LEVER OVERRIDE
If a malfunction occurs and the shift lever cannot be
moved out of the PARK position, you can use the
following procedure to temporarily move the shift lever:

1. Firmly apply the parking brake.

2. Turn the ignition to the ON/RUN position without
starting the engine (engine Off).

3. Using a screwdriver or similar tool, carefully remove
the shift lever override access cover, located on the
PRNDL bezel.

4. Press and maintain firm pressure on the brake pedal.

5. Using the screwdriver or similar tool, reach into the
opening and press and hold the shift lever override.

6. Move the shift lever to NEUTRAL.

7. The vehicle may then be started in NEUTRAL.

8. Reinstall the shift lever override access cover.

Shift Lever Override Access Cover

6

WHAT TO DO IN EMERGENCIES

507

TOWING A DISABLED VEHICLE
This section describes procedures for towing a disabled vehicle using a commercial wrecker service. If the
transmission and drivetrain are operable, disabled vehicles may also be towed as described under “Recreational
Towing” in the “Starting And Operating” section.

Towing Condition

Wheels OFF the Ground

4WD MODELS

Flat Tow

NONE

See instructions under “Recreational Towing”

• Automatic Transmission in PARK

• Manual Transmission in gear ( NOT in Neutral)

• Transfer Case in NEUTRAL

• Tow in forward direction

Wheel Lift or Dolly Tow

Front

NOT ALLOWED

Rear

NOT ALLOWED

Flatbed

ALL

BEST METHOD

508

WHAT TO DO IN EMERGENCIES

Proper towing or lifting equipment is required to prevent
damage to your vehicle. Use only tow bars and other
equipment designed for this purpose, following equip-
ment manufacturer’s instructions. Use of safety chains is
mandatory. Attach a tow bar or other towing device to
main structural members of the vehicle, not to bumpers
or associated brackets. State and local laws applying to
vehicles under tow must be observed.

If you must use the accessories (wipers, defrosters, etc.)
while being towed, the ignition must be in the ON/RUN
position, not the ACC position.

If the vehicle’s battery is discharged, refer to “Shift Lever
Override” in “What To Do In Emergencies” for instruc-
tions on shifting the automatic transmission out of the
PARK position for towing.

CAUTION!

• Do not attempt to use sling type equipment when

towing. When securing the vehicle to a flatbed
truck, do not attach to front or rear suspension
components. Damage to your vehicle may result
from improper towing.

• If the vehicle being towed requires steering. the

ignition switch must be in the ON/RUN or ACC
position, not the LOCK/OFF position.

Towing Without The Ignition Key Fob
Special care must be taken when the vehicle is towed
with the ignition in the LOCK/OFF position. The only
approved method of towing without the ignition key is
with a flatbed truck. Proper towing equipment is neces-
sary to prevent damage to the vehicle.

6

WHAT TO DO IN EMERGENCIES

509

Four–Wheel Drive Models
The manufacturer recommends towing with all wheels
OFF

the ground. Acceptable methods are to tow the

vehicle on a flatbed or with one end of the vehicle raised
and the opposite end on a towing dolly.

If flatbed equipment is not available and the transfer case
is operable, the vehicle may be towed (in the forward
direction, with ALL wheels on the ground), IF the
transfer case is in NEUTRAL and the transmission is in
PARK

(for automatic transmissions) or in gear ( NOT in

NEUTRAL

, for manual transmissions). Refer to “Recre-

ational Towing” in “Starting And Operating” for detailed
instructions.

CAUTION!

• Front or rear wheel lifts should not be used.

Internal damage to the transmission or transfer
case will occur if a front or rear wheel lift is used
when towing.

• Failure to follow these towing methods can cause

severe damage to the transmission and/or transfer
case. Such damage is not covered by the New
Vehicle Limited Warranty.

510

WHAT TO DO IN EMERGENCIES

MAINTAINING YOUR VEHICLE

CONTENTS

䡵 Engine Compartment — 3.6L . . . . . . . . . . . . . 513
䡵 Onboard Diagnostic System — OBD II . . . . . . 514

▫ Loose Fuel Filler Cap Message . . . . . . . . . . . 514

䡵 Emissions Inspection And Maintenance

Programs . . . . . . . . . . . . . . . . . . . . . . . . . . . . 515

䡵 Replacement Parts . . . . . . . . . . . . . . . . . . . . . 516
䡵 Dealer Service . . . . . . . . . . . . . . . . . . . . . . . . 517
䡵 Maintenance Procedures . . . . . . . . . . . . . . . . . 517

▫ Engine Oil . . . . . . . . . . . . . . . . . . . . . . . . . 518

▫ Engine Oil Filter . . . . . . . . . . . . . . . . . . . . . 520
▫ Engine Air Cleaner Filter . . . . . . . . . . . . . . . 520
▫ Maintenance-Free Battery . . . . . . . . . . . . . . 521
▫ Air Conditioner Maintenance . . . . . . . . . . . . 522
▫ Body Lubrication . . . . . . . . . . . . . . . . . . . . 526
▫ Windshield Wiper Blades . . . . . . . . . . . . . . . 526
▫ Adding Washer Fluid . . . . . . . . . . . . . . . . . 527
▫ Exhaust System . . . . . . . . . . . . . . . . . . . . . 527
▫ Cooling System . . . . . . . . . . . . . . . . . . . . . 530

7
