or to ECO. Press and hold the right button while the
odometer/trip odometer is displayed to reset.

Trip A
Shows the total distance traveled for trip A since the last
reset.

Trip B
Shows the total distance traveled for trip B since the last
reset.

ECO (Fuel Saver Indicator) — If Equipped
The ECO indicator will illuminate when you are driving
in a fuel efficient manner and can be used to modify
driving habits in order to increase fuel economy.

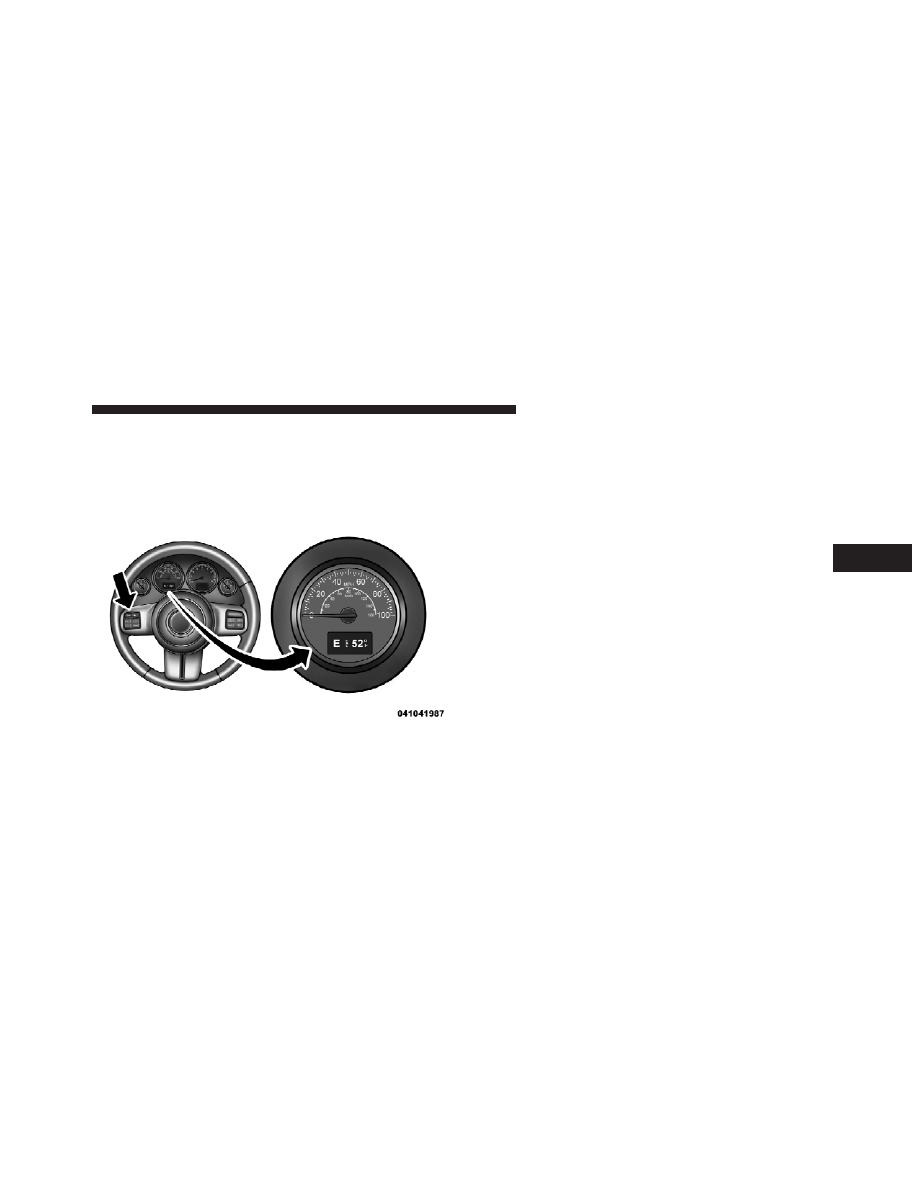

Trip Display Button

288

UNDERSTANDING YOUR INSTRUMENT PANEL

ELECTRONIC VEHICLE INFORMATION CENTER
(EVIC) — IF EQUIPPED
The Electronic Vehicle Information Center (EVIC) fea-
tures a driver-interactive display that is located in the
instrument cluster.

This system conveniently allows the driver to select a
variety of useful information by pressing the switches
mounted on the steering wheel. The EVIC consists of the
following:

• Compass Heading (N, S, E, W, NE, NW, SE, SW)
• Outside Temperature (°F or °C)
• ECO Display
• Fuel Economy
• Miles/kilometers To Empty
• Timer
• Display Units Selection
• System Warnings (Door Ajar, etc.)
• Personal Settings (Customer-Programmable Features)

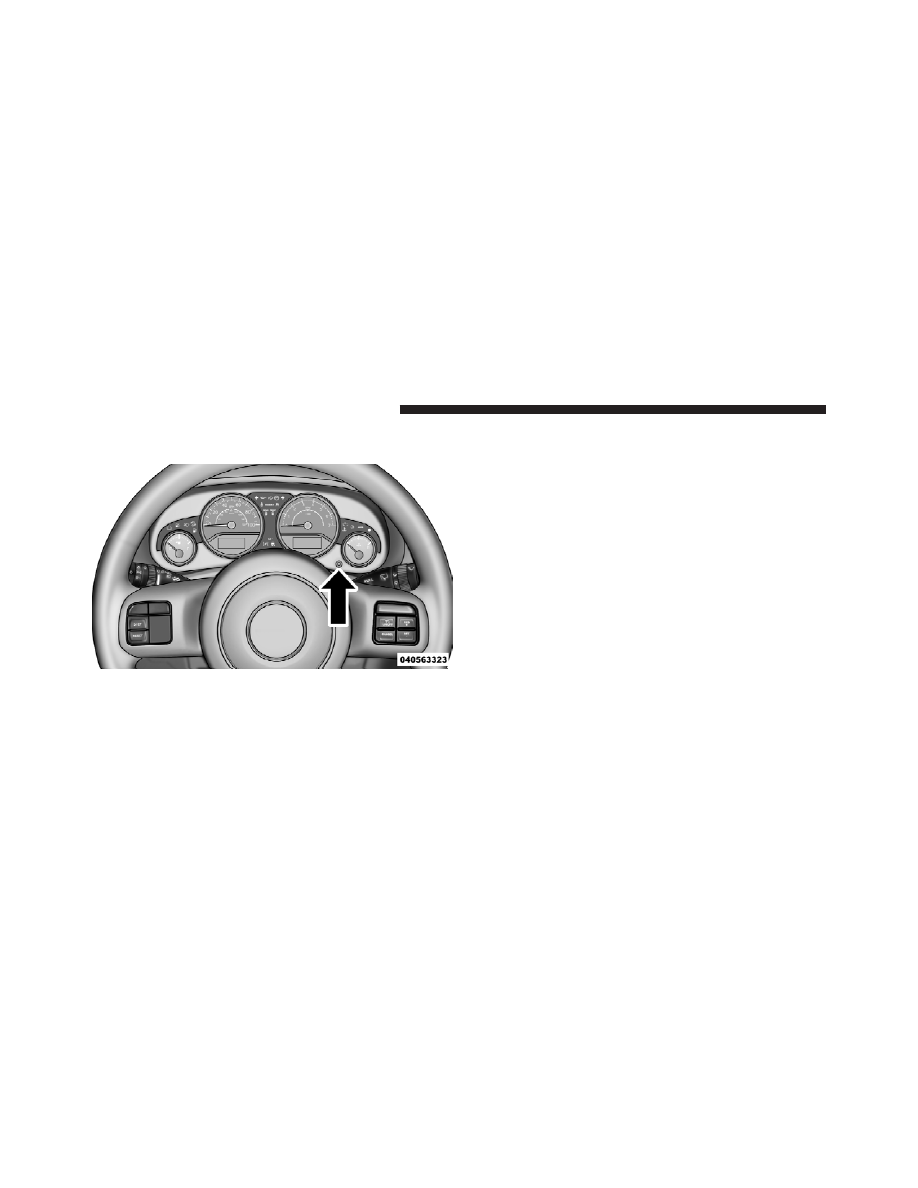

Electronic Vehicle Information Center (EVIC)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

289

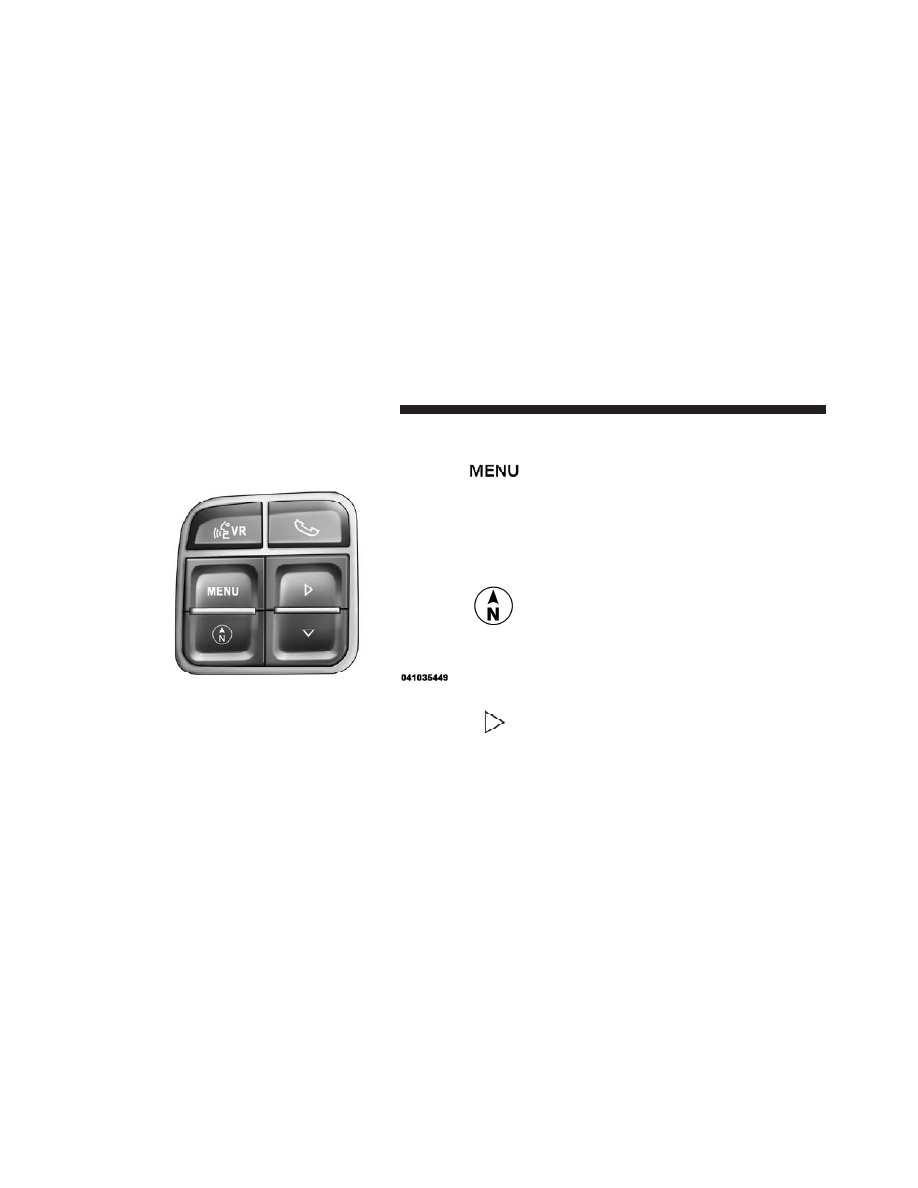

The system allows the driver to select information by
pressing the following buttons mounted on the steering
wheel:

MENU Button

Press and release the MENU button to advance
the display to each of the EVIC Main Menu
features or to return to the Main Menu from a
sub-menu. Upon reaching the last item in the

Main Menu the EVIC will advance to the first item in the
Main Menu with the next MENU button press and release.

COMPASS Button

Press and release the COMPASS button to
return to the Compass/Outside Temperature/
Audio Information/ECO screen whenever the
current display is not the Compass/Outside

Temperature/Audio Information/ECO screen.

SELECT Button

Press and release the SELECT button when
prompted by the EVIC to Reset Main Menu
features with a reset capability or to change
Personal Settings.

EVIC Steering Wheel Buttons

290

UNDERSTANDING YOUR INSTRUMENT PANEL

DOWN Button

Press and release the DOWN button when
prompted by the EVIC to step through stored
system warning messages or Personal Settings
features.

Electronic Vehicle Information Center (EVIC)
Displays
When the appropriate conditions exist, the EVIC displays
the following messages:

• Low Tire Pressure
• Damaged Key
• Key in Ignition
• Turn Signal On (with a continuous warning chime)
• Left Front Turn Signal Lamp Out (with a single chime)
• Left Rear Turn Signal Lamp Out (with a single chime)

• Right Front Turn Signal Lamp Out (with a single

chime)

• Right Rear Turn Signal Lamp Out (with a single

chime)

• Key Fob Battery Low (with a single chime)
• Personal Settings Not Avail. – Vehicle Not in Park —

automatic transmission

• Personal Settings Not Avail. – Vehicle in Motion —

manual transmission

• Door Ajar (with vehicle graphic showing which door

is open. A single chime sounds if the vehicle is in
motion).

• Doors Ajar (with vehicle graphic showing which doors

are open. A single chime sounds if the vehicle is in
motion).

4

UNDERSTANDING YOUR INSTRUMENT PANEL

291

• Gate Ajar (with vehicle graphic showing the Liftgate/

back door open and A single chime )

• Check Gascap (refer to “Adding Fuel” in “Starting

And Operating” for more details)

• Oil Change Required (with a single chime)
• ECO (Fuel Saver Indicator) — if equipped

Oil Change Required
Your vehicle is equipped with an engine oil change
indicator system. The “Oil Change Required” message
will flash in the EVIC display for approximately 10 sec-
onds after a single chime has sounded to indicate the next
scheduled oil change interval. The engine oil change
indicator system is duty cycle based, which means the
engine oil change interval may fluctuate dependent upon
your personal driving style.

Unless reset, this message will continue to display each
time you turn the ignition switch to the ON position. To
turn off the message temporarily, press and release the
MENU button. To reset the oil change indicator system
(after performing the scheduled maintenance), perform
the following procedure:

1. Turn the ignition switch to the ON position. Do not
start the engine

.

2. Fully depress the accelerator pedal slowly three times
within 10 seconds.

3. Turn the ignition switch to the LOCK position.

NOTE:

If the indicator message illuminates when you

start the vehicle, the oil change indicator system did not
reset. If necessary, repeat this procedure.

292

UNDERSTANDING YOUR INSTRUMENT PANEL

EVIC Main Menu
To step to each main menu feature press and release the
MENU button once for each step. A step from the last
item in the list will cause the first item in the feature list
to be displayed. The following features are in the Main
menu:

• Compass, Outside Temperature, and ECO display
• Average Fuel Economy
• Distance to Empty
• Elapsed Time
• EVIC Units Selection
• System Status
• Personal Settings

NOTE:

For features in the EVIC that can be reset

(Average Fuel Economy and Elapsed Time), the EVIC
prompts a reset with a SELECT button graphic and the
word RESET next to it.

When the SELECT button is pressed, the selected feature
will reset and RESET ALL will display next to the
SELECT button graphic. Pressing SELECT a second time
will reset both Average Fuel Economy and Elapsed Time.
After three seconds without pressing SELECT, RESET
ALL will return to RESET and only the selected feature
will have been reset.

Compass Display / ECO (Fuel Saver Mode) — If
Equipped
The compass readings indicate the direction the vehicle is
facing. Press and release the COMPASS button to display
one of eight compass headings, the outside temperature/
ECO if the EVIC display is not already displaying this
screen.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

293

NOTE:

The system will display the last known outside

temperature when starting the vehicle and may need to
be driven several minutes before the updated tempera-
ture is displayed. Engine temperature can also affect the
displayed temperature; therefore, temperature readings
are not updated when the vehicle is not moving.

ECO (Fuel Saver Mode) — If Equipped
The ECO message will display below the outside tem-
perature in the EVIC display (if the audio system is on
the ECO indicator will override the audio information
display line if the

⬙Display Fuel Saver⬙ personal setting is

ON — see

⬙Personal Settings⬙ section). This message will

appear whenever you are driving in a fuel efficient
manner.

This feature allows you to monitor when you are driving
in a fuel efficient manner, and it can be used to modify
driving habits in order to increase fuel economy.

Automatic Compass Calibration
This compass is self-calibrating, which eliminates the
need to set the compass manually. When the vehicle is
new, the compass may appear erratic and the EVIC will
display “CAL” until the compass is calibrated. You may
also calibrate the compass by completing one or more
360–degree turns (in an area free from large metal or
metallic objects) until the “CAL” message displayed in
the EVIC turns off. The compass will now function
normally.

NOTE:

A good calibration requires a level surface and

an environment free from large metallic objects such as
buildings, bridges, underground cables, railroad tracks,
etc.

294

UNDERSTANDING YOUR INSTRUMENT PANEL

Manual Compass Calibration
If the compass appears erratic and the “CAL” indicator
does not appear in the EVIC display, you must put the
compass into the Calibration Mode manually as follows:

1. Start the engine. Leave the shift lever in PARK in order
to enter the EVIC Programming Menus.

2. Press the MENU button until Personal Settings
(Customer-Programmable Features) displays in the
EVIC.

3. Press the DOWN button until “Calibrate Compass”
displays in the EVIC.

4. Press and release the SELECT button to start the
calibration. The “CAL” indicator will display in the
EVIC.

5. Complete one or more 360–degree turns (in an area
free from large metal or metallic objects) until the “CAL”
indicator turns off. The compass will now function
normally.

Compass Variance
Compass Variance is the difference between Magnetic
North and Geographic North. To compensate for the
differences, the variance should be set for the zone where
the vehicle is driven, per the zone map. Once properly
set, the compass will automatically compensate for the
differences and provide the most accurate compass head-
ing.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

295

NOTE:

Magnetic materials should be kept away from

the top of the instrument panel; this is where the compass
sensor is located.

To Change The Compass Variance:

1. Turn the ignition switch RUN (it is not necessary to
start the engine).

2. Press the MENU button until Personal Settings
(Customer-Programmable Features) displays in the
EVIC.

3. Press the DOWN button until “Compass Variance”
message and the last variance zone number displays in
the EVIC.

4. Press and release the SELECT button until the proper
variance zone is selected according to the map.

5. Press and release the COMPASS button to exit.

Average Fuel Economy

Shows the average fuel economy since the last reset.
Average Fuel Economy can be reset by pressing and
holding the SELECT button (as prompted in the EVIC
display). Upon reset, the history information will be
erased, and the averaging will continue from the last fuel
average reading before the reset.

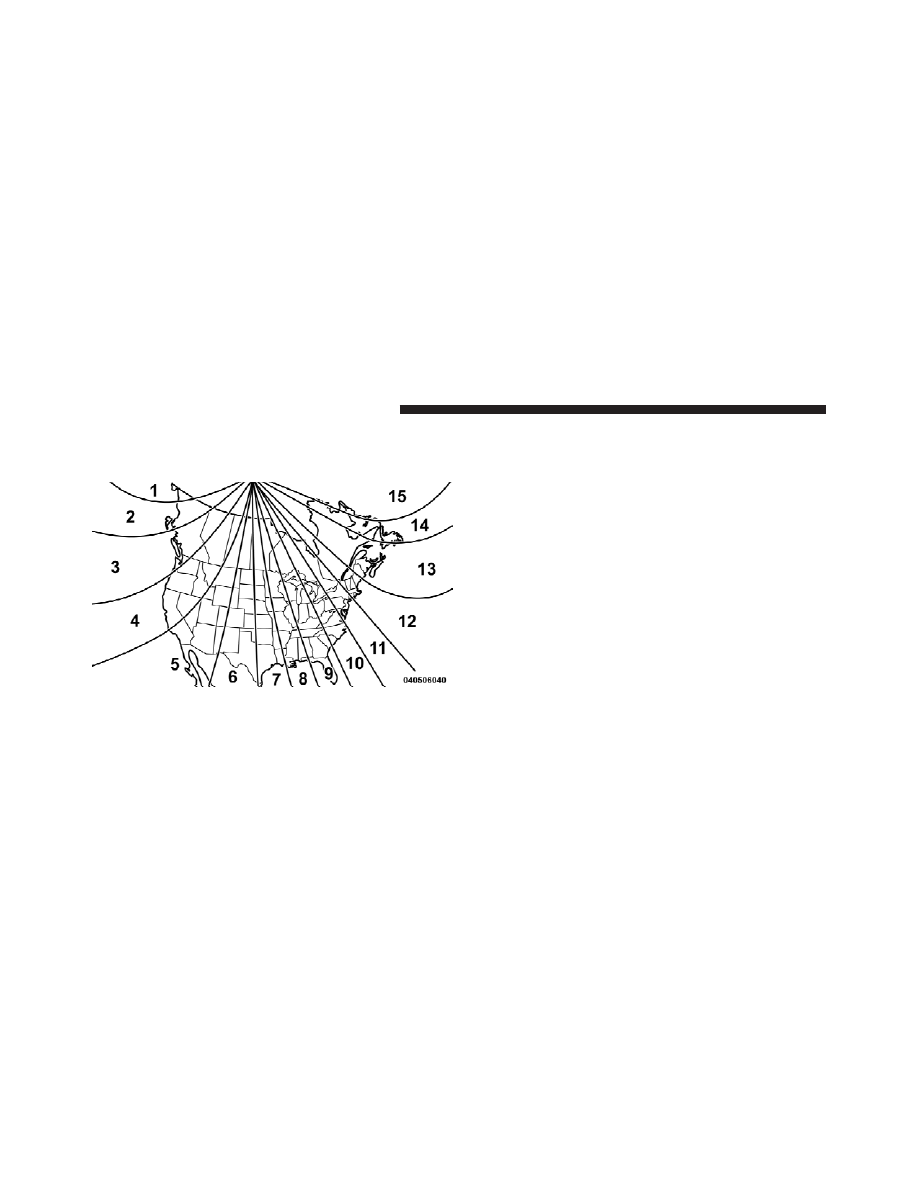

Compass Variance Map

296

UNDERSTANDING YOUR INSTRUMENT PANEL

Distance To Empty (DTE)

Shows the estimated distance that can be traveled with
the fuel remaining in the tank. This estimated distance is
determined by a weighted average of the instantaneous
and average fuel economy, according to the current fuel
tank level. DTE cannot be reset.

NOTE:

Significant changes in driving style or vehicle

loading will greatly affect the actual drivable distance of
the vehicle, regardless of the DTE display value.

When the DTE value is less than 30 miles (48 km)
estimated driving distance, the DTE display will change
to a text display of

⬙LOW FUEL”. This display will

continue until the vehicle runs out of fuel. Adding a
significant amount of fuel to the vehicle will turn off the
LOW FUEL text and a new DTE value will display.

Elapsed Time

Shows the total elapsed time of travel since the last reset.
Elapsed time will increment when the ignition switch is
in the RUN or START position.

Elapsed time is displayed as follows:

hours:minutes:seconds

Elapsed time can be reset by pressing and holding the
SELECT button (as prompted in the EVIC display). Upon
reset all digits will change to zeros and time will start
incrementing again if the ignition switch is in RUN or
START.

EVIC Units Selection (UNITS IN Display)

Displays the units used for the Outside Temperature,
Average Fuel Economy and Distance to Empty features.
Press and Release the SELECT button to toggle units
between

⬙U.S.⬙ and ⬙METRIC⬙.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

297

System Status

Displays SYSTEM OK if there are no active Warning
Messages stored. Pressing and releasing the DOWN
button when SYSTEM OK is displayed will do nothing.
Displays SYSTEM WARNINGS PRESENT if there are
active Warning Messages stored. Pressing and releasing
the DOWN button when SYSTEM WARNINGS PRES-
ENT is displayed will display each stored warning for
each button press. Press and Release the MENU button to
return to the Main Menu.

Personal Settings (Customer-Programmable
Features)
Personal Settings allows the driver to set and recall
features when the vehicle speed is at 0 mph (0 km/h)
(manual transmission) or when the shift lever is in PARK
(auto transmission).

Press and release the MENU button until Personal Set-
tings displays in the EVIC.

Use the DOWN button to display one of the following
choices:

Language
When in this display you may select one of five lan-
guages for all display nomenclature, including the trip
functions and the navigation system (if equipped). Press
the SELECT button while in this display to select English,
Espanol or Francais. Then, as you continue, the informa-
tion will display in the selected language.

Auto Unlk On Exit
When ON is selected, all doors will unlock when the
vehicle is stopped and the transmission is in the PARK or
NEUTRAL position and the driver’s door is opened. To
make your selection, press and release the SELECT
button until “On” or “Off” appears.

RKE Unlock
When Driver Door 1st Press is selected, only the driver’s
door will unlock on the first press of the Remote Keyless

298

UNDERSTANDING YOUR INSTRUMENT PANEL

Entry (RKE) transmitter UNLOCK button. When Driver
Door 1st Press is selected, you must press the RKE
transmitter UNLOCK button twice to unlock the passen-
ger’s doors. When All Doors 1st Press is selected, all of
the doors will unlock on the first press of the RKE
transmitter UNLOCK button. To make your selection,
press and release the SELECT button until “Driver Door
1st Press” or “All Doors 1st Press” appears.

Sound Horn With Lock
When on is selected, a short horn sound will occur when
the RKE transmitter LOCK button is pressed. This feature
may be selected with or without the Flash Lamp with
Lock feature. To make your selection, press and release
the SELECT button until “On” or “Off” appears.

Flash Lamp with Lock
When on is selected, the front and rear turn signals will
flash when the doors are locked or unlocked with the
RKE transmitter. This feature may be selected with or

without the Sound Horn with Lock feature selected. To
make your selection, press and release the SELECT
button until “On” or “Off” appears.

Headlamp Off Delay
When this feature is selected, the driver can choose to
have the headlights remain on for 0, 30, 60, or 90 seconds
when exiting the vehicle. To make your selection, press
and release the SELECT button until “0,” “30,” “60,” or
“90” appears.

Headlamps with Wipers
(Available with Auto Headlights Only)
When on is selected, and the headlight switch is in the
AUTO position, the headlights will turn on approxi-
mately 10 seconds after the wipers are turned on. If the
headlights were turned on by this feature they will also
turn off when the wipers are turned off. To make your
selection, press and release the SELECT button until
“ON” or “OFF” appears.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

299

NOTE:

Turning the headlights on during the daytime

causes the instrument panel lights to dim. To increase the
brightness, refer to “Lights” in “Understanding The
Features Of Your Vehicle”.

Key Off Power Delay
When this feature is selected, the power window switches,
radio, hands–free system (if equipped), DVD video system
(if equipped), power sunroof (if equipped), and power
outlets will remain active for up to 10 minutes after the
ignition switch is turned to the LOCK position. Opening
either front vehicle door will cancel this feature. To make
your selection, press and release the SELECT button until
“Off,” “45 sec.,” “5 min.,” or “10 min.” appears.

Illumin. Approach
When this feature is selected, the headlights will activate
and remain on for up to 90 seconds when the doors are
unlocked with the RKE transmitter. To make your selec-
tion, press and hold the SELECT button until “Off,”
“30 sec,” “60 sec,” or “90 sec” appears.

Hill Start Assist (HSA) — If Equipped
When on is selected, the HSA system is active. Refer to
“Electronic Brake Control System” in “Starting And
Operating” for system function and operating informa-
tion. To make your selection, press and release the
SELECT button until “On” or “Off” appears.

Display Units In
The EVIC can be changed between English and Metric
units of measure. The units apply to the Outside Tem-
perature, Average Fuel Economy, and Distance to Empty.
To make your selection, press and release the SELECT
button until “U.S.” or

⬙METRIC⬙ appears.

Nav–Turn By Turn — If Equipped
When on enables display of Navigation System street
name, turn direction, and distance to turn information in
the EVIC. To make your selection, press and release the
SELECT button until “On” or “Off” appears.

300

UNDERSTANDING YOUR INSTRUMENT PANEL

Display Fuel Saver — If Equipped
The “ECO” message is located in the compass / outside
temperature / audio information / ECO display. If
Display Fuel Saver is selected as ON, only the ECO
message will display in the audio information / ECO line
of the display. If Display Fuel Saver is selected as OFF,
only the audio information will display in the audio
information / ECO line of the display when the audio
system is on. To make your selection, press and release
the SELECT button until “ON” or “OFF” appears.

Compass Variance
Refer to “Compass Display” for more information.

Calibrate Compass
Refer to “Compass Display” for more information.

MEDIA CENTER 230 (REQ) — AM/FM STEREO
RADIO AND 6–DISC CD/DVD CHANGER
(MP3/WMA AUX JACK)

NOTE:

The radio sales code is located on the lower right

side of the radio faceplate.

Media Center 230 (REQ)

4

UNDERSTANDING YOUR INSTRUMENT PANEL

301

Operating Instructions - Radio Mode

NOTE:

The ignition switch must be in the ON or ACC

position to operate the radio.

Power Switch/Volume Control (Rotary)
Push the ON/VOLUME control knob to turn on the
radio. Press the ON/VOLUME control knob a second
time to turn off the radio.

Electronic Volume Control
The electronic volume control turns continuously (360
degrees) in either direction without stopping. Turning the
ON/VOLUME control knob to the right increases the
volume and to the left decreases it.

When the audio system is turned ON, the sound will be
set at the same volume level as last played.

SEEK Buttons
Press and release the SEEK buttons to search for the next
listenable station in AM/FM mode. Press the right switch

to seek up and the left switch to seek down. The radio
will remain tuned to the new station until you make
another selection. Holding either button will bypass
stations without stopping until you release it.

SCAN Button
Pressing the SCAN button causes the tuner to search for
the next listenable station in AM, FM or Satellite (if
equipped) frequencies, pausing for five seconds at each
listenable station before continuing to the next. To stop
the search, press the SCAN button a second time.

Voice Command Button Uconnect™ Phone — If
Equipped
Press this button to operate the Uconnect™ Phone feature
(if equipped). Refer to “Voice Command in the
Uconnect™ User Manual located on the DVD for further
details.

302

UNDERSTANDING YOUR INSTRUMENT PANEL

If your vehicle is not equipped with or this feature is not
available on your vehicle, a “Not Equipped With
Uconnect Phone” message will display on the radio
screen.

Phone Button Uconnect™ Phone — If Equipped
Press this button to operate the Uconnect™ Phone feature
(if equipped). Refer to “Uconnect™ Phone” in the
Uconnect™ User Manual located on the DVD for further
details.

If your vehicle is not equipped with or this feature is not
available on your vehicle, a “Not Equipped With
Uconnect Phone” message will display on the radio
screen.

TIME Button
Press the TIME button to alternate locations of the time
and frequency display.

Clock Setting Procedure

1. Press and hold the TIME button until the hours blink.

2. Adjust the hours by turning the right side TUNE/
SCROLL control knob.

3. After adjusting the hours, press the right side TUNE/
SCROLL control knob to set the minutes. The minutes
will begin to blink.

4. Adjust the minutes using the right side TUNE/
SCROLL control knob. Press the TUNE/SCROLL control
knob to save the time change.

5. To exit, press any button/knob or wait five seconds.

The clock can also be set by pressing the SETUP button
and selecting the “SET HOME CLOCK” entry. Once in
this display follow the above procedure, starting at
step 2.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

303
