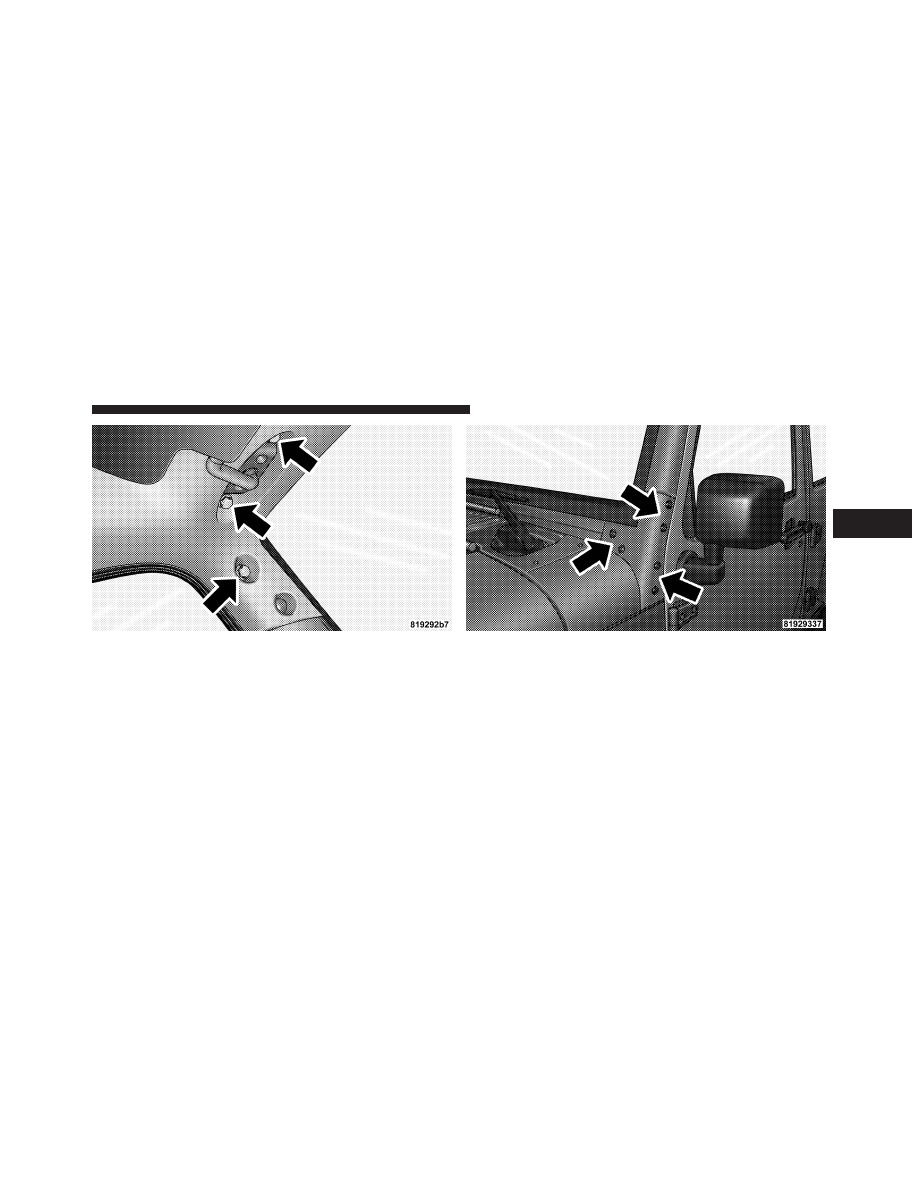

7. Remove the one hex bolt (13 mm) visible through the
plastic trim on the bottom side of the side bar, one hex
bolt (13 mm) on the side of the side bar, and one hex bolt
(13 mm) on top of the side bar.

NOTE:

Pull side bar out horizontally when removing.

CAUTION!

Do not remove the head impact foam from the side
bars, as damage to the foam may result.

NOTE:

Store all of the mounting bolts in their original

threaded holes and tighten for safekeeping.

8. Remove the side bar assembly, and reattach the sport
bar Velcro

威 covering.

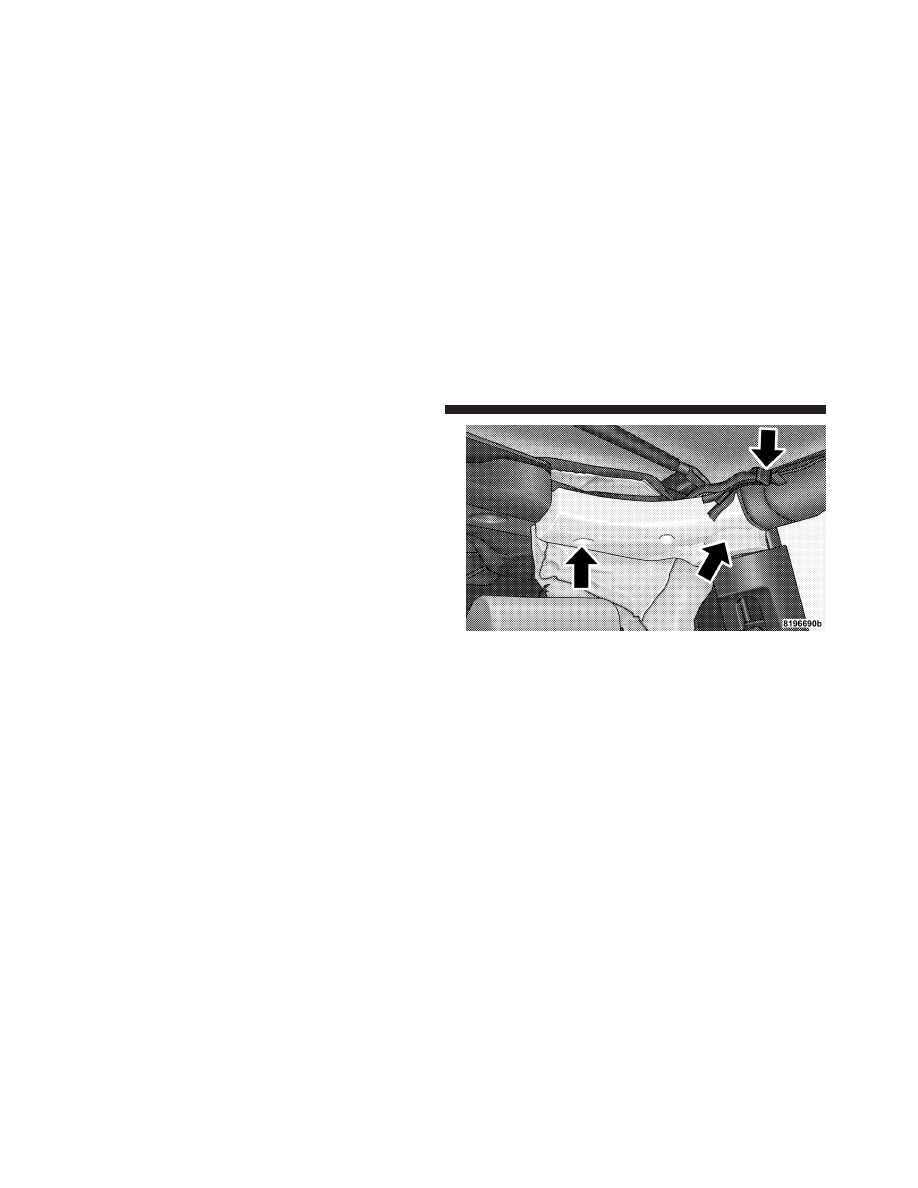

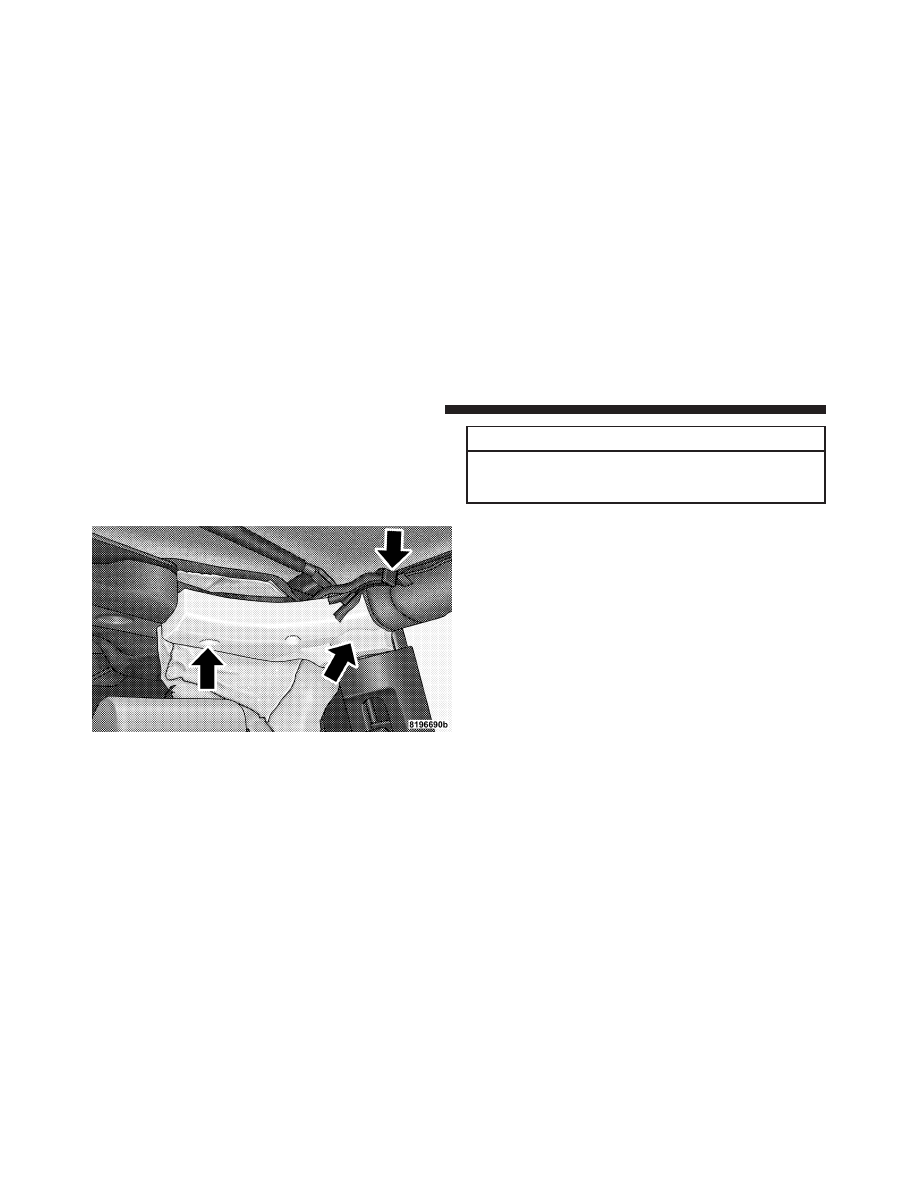

9. To safely store the side bars in your vehicle, use four
cinch straps (available from your authorized dealer).
Attach the straps through the slots located on the floor
behind the folded rear seat at the front of the storage bin
cover.

256

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

WARNING!

You or others could be injured if you carry the side
bars loose in your vehicle. Remove the side bars from
the vehicle or securely store them as described or
they may cause personal injury if an accident occurs.
See your authorized dealer for the cinch straps.

10. Remove the windshield wiper arms by first pulling
the wiper away from the windshield and out to the
“lock” position. Unsnap the wiper arm nut caps, and
remove the retaining nuts. Lift the wiper arms off and
store them in the center console or securely behind the
rear seat.

NOTE:

It may be necessary to use a battery terminal

puller tool in order to separate the wiper arms from the
shaft after the nuts have been removed.

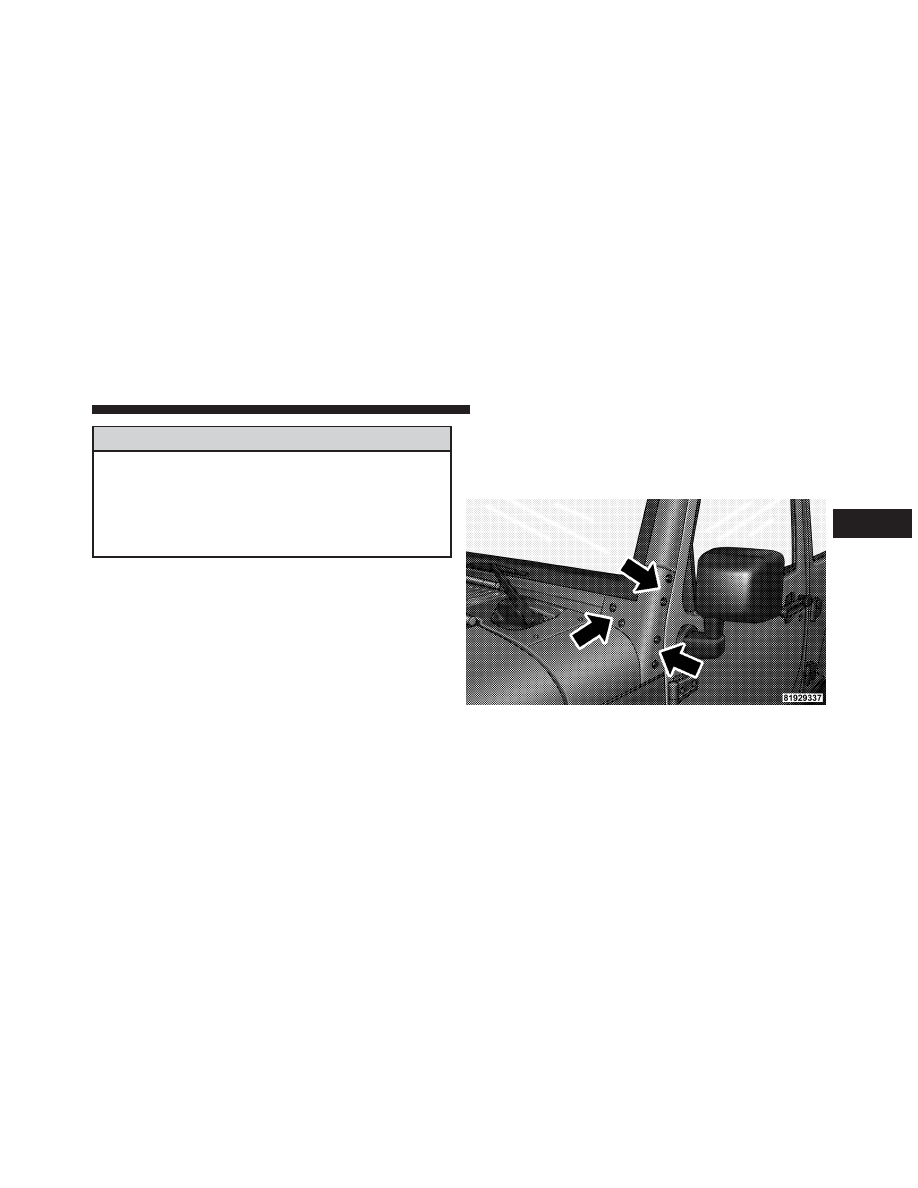

11. Remove the lower windshield plates by removing the
six black round-headed Torx

威 head screws (using a #40

Torx

威 head driver) on each side of the base of the

windshield.

12. Lower the windshield gently until it contacts the
rubber hood bumpers.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

257

13. Secure the windshield by passing a cinch strap
through the footman hoop on the center of the hood and
on the center of the windshield frame. Tighten the strap
to secure the windshield in place.

Raising The Windshield And Replacing Side Bars

1. Raise the windshield.

2. Loosely attach the rear of the side bar to the sport bar.
Refer to Step 4 of “Lowering Windshield And Removing
Side Bars” earlier in this section.

• Reattach the sport bar Velcro威 covering.

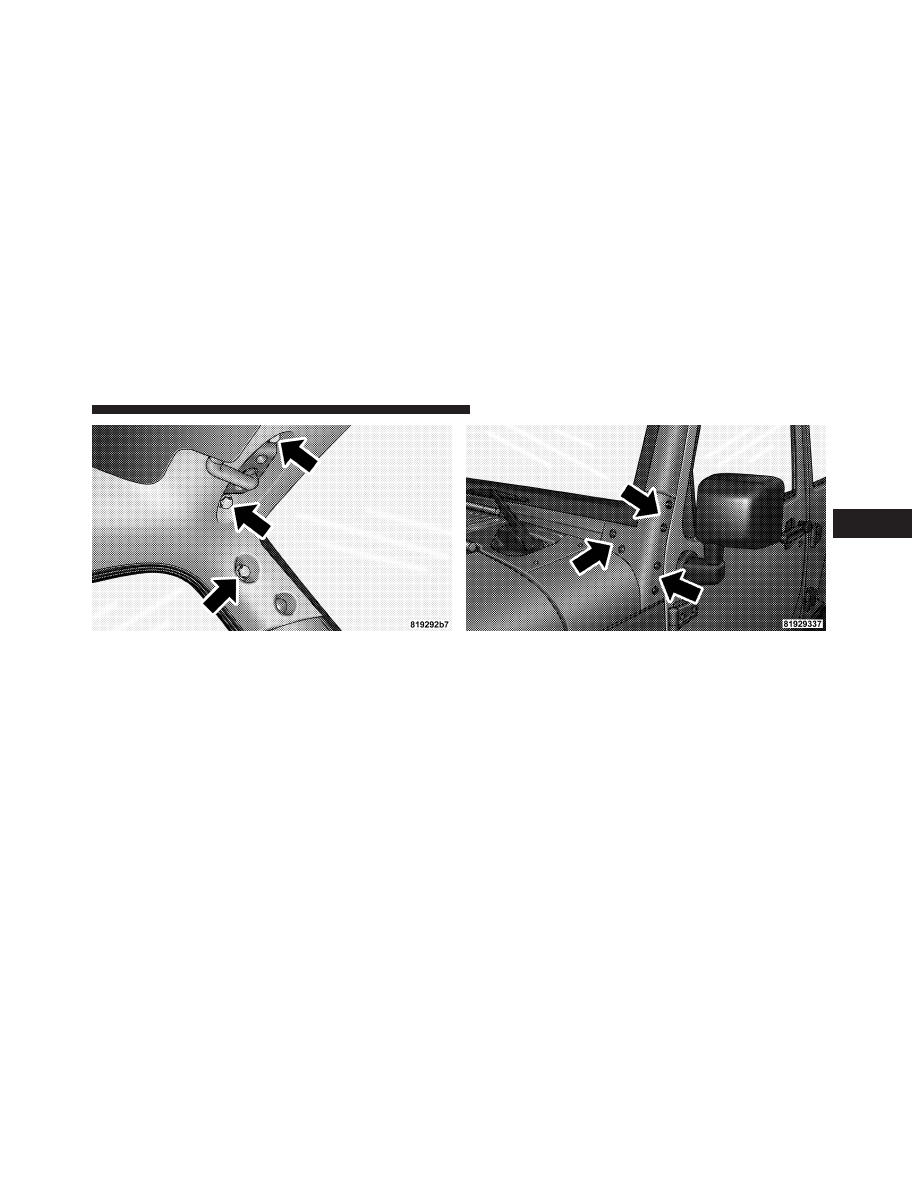

3. Attach the front of the side bar to the windshield
frame.

• Install the top two hex bolts (13 mm) first, then the

lower side hex bolt (13 mm). The lower side bolt will
not align until the top two bolts are installed.

258

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

4. Tighten all side bar attachment bolts.

5. Install the lower windshield plates with the six black
round-headed Torx

威 head screws (using a #40 Torx威 head

driver) on each side of the base of the windshield.

6. Reinstall the wiper arms.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

259

REAR WINDOW FEATURES — HARD TOP ONLY

Rear Window Wiper/Washer — If Equipped
A rotary switch on the center portion of the control lever
(located on the right side of the steering column) controls
the operation of the rear wiper/washer function.

Rotate the switch upward to the first detent posi-
tion for rear wiper operation.

Rotate the switch upward past the first detent to
activate the rear washer. The washer pump and the
wiper will continue to operate as long as the switch

is held. Upon release, the wiper will cycle two to three
times before returning to the set position.

If the rear wiper is operating when the ignition is turned
to the LOCK position, the wiper will automatically return
to the “Park” position. When the vehicle is restarted, the
wiper will resume function at whichever position the
switch is set at.

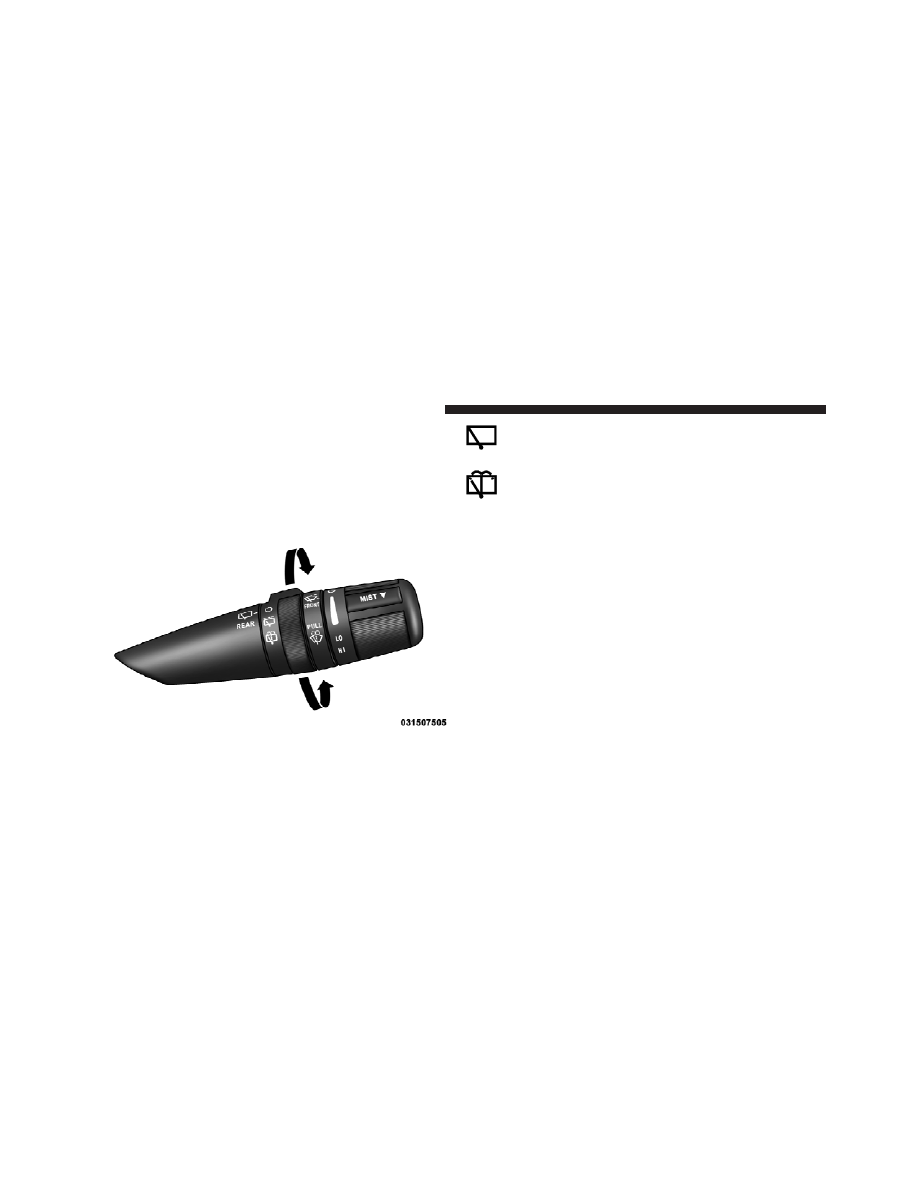

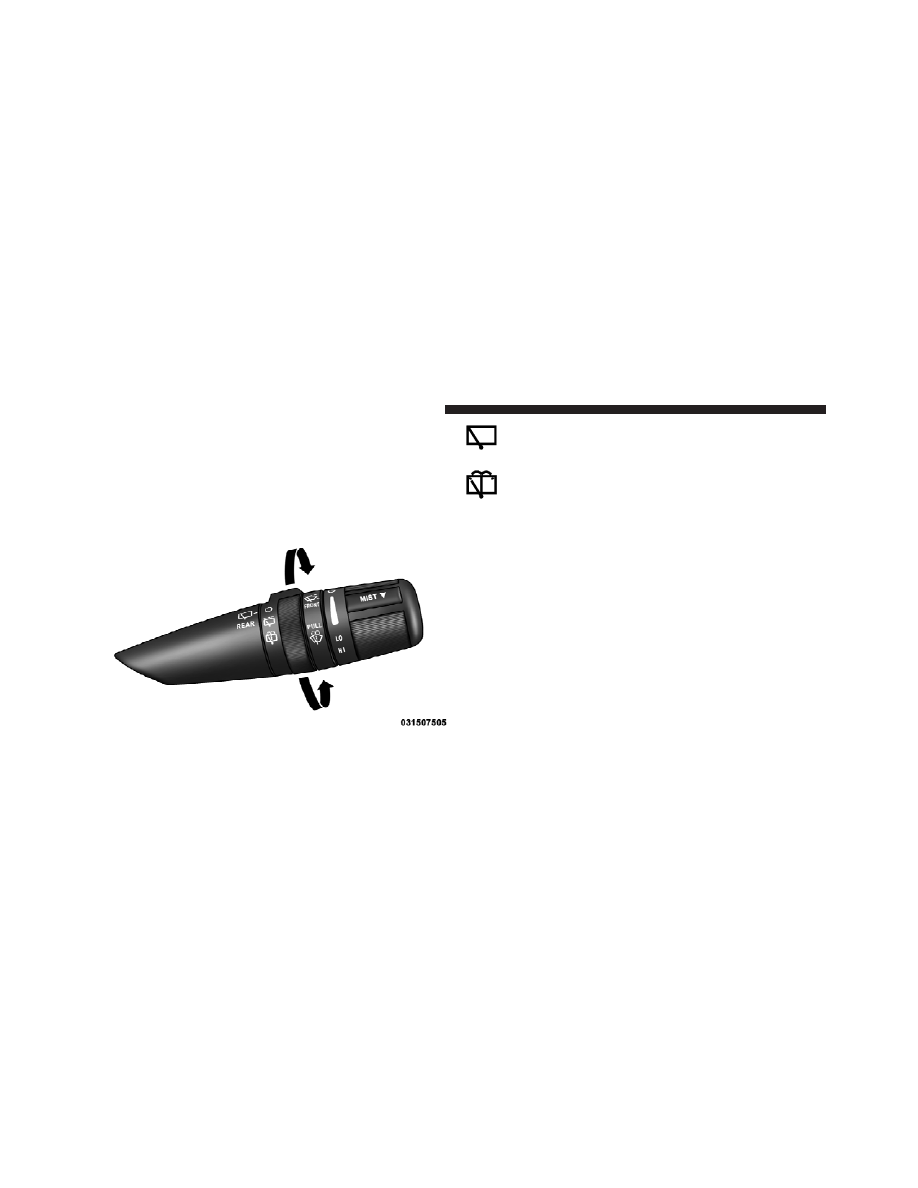

Rear Wiper/Washer Control

260

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

Rear Window Defroster — If Equipped

The rear window defroster button is located on the
bottom right-side of the blower control knob.

Press this button to turn on the rear window defroster.
An indicator in the button will illuminate when the rear
window defroster is on. The rear window defroster
automatically turns off after approximately 10 minutes.
For an additional five minutes of operation, press the
button a second time.

NOTE:

To prevent excessive battery drain, use the rear

window defroster only when the engine is operating.

CAUTION!

Failure to follow these cautions can cause damage to
the heating elements:
• Use care when washing the inside of the rear

window. Do not use abrasive window cleaners on
the interior surface of the window. Use a soft cloth
and a mild washing solution, wiping parallel to
the heating elements. Labels can be peeled off
after soaking with warm water.

• Do not use scrapers, sharp instruments, or abra-

sive window cleaners on the interior surface of the
window.

• Keep all objects a safe distance from the window.

3

UNDERSTANDING THE FEATURES OF YOUR VEHICLE

261

UNDERSTANDING YOUR INSTRUMENT PANEL

CONTENTS

䡵 Instrument Panel Features . . . . . . . . . . . . . . . 267
䡵 Instrument Cluster . . . . . . . . . . . . . . . . . . . . 268
䡵 Instrument Cluster Descriptions . . . . . . . . . . . 269
䡵 Compass And Trip Computer — If Equipped . . 284

▫ Control Buttons . . . . . . . . . . . . . . . . . . . . . 284
▫ Compass/Temperature Display . . . . . . . . . . 285
▫ Trip Conditions . . . . . . . . . . . . . . . . . . . . . 287

䡵 Electronic Vehicle Information Center (EVIC) —

If Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 289

▫ Electronic Vehicle Information Center (EVIC)

Displays . . . . . . . . . . . . . . . . . . . . . . . . . . . 291

▫ Oil Change Required . . . . . . . . . . . . . . . . . . 292
▫ EVIC Main Menu . . . . . . . . . . . . . . . . . . . . 293
▫ Compass Display / ECO (Fuel Saver Mode)

— If Equipped . . . . . . . . . . . . . . . . . . . . . . 293

▫ Average Fuel Economy . . . . . . . . . . . . . . . . 296
▫ Distance To Empty (DTE) . . . . . . . . . . . . . . 297

4

▫ Elapsed Time . . . . . . . . . . . . . . . . . . . . . . . 297
▫ EVIC Units Selection (Units In Display) . . . . 297
▫ System Status . . . . . . . . . . . . . . . . . . . . . . . 298
▫ Personal Settings

(Customer-Programmable Features) . . . . . . . 298

䡵 Media Center 230 (REQ) — AM/FM Stereo

Radio And 6–Disc CD/DVD Changer
(MP3/WMA AUX Jack) . . . . . . . . . . . . . . . . . . 301

▫ Operating Instructions - Radio Mode . . . . . . 302
▫ Operation Instructions - (Disc Mode For CD

And MP3/WMA Audio Play, DVD-Video) . . . 310

▫ Notes On Playing MP3/WMA Files . . . . . . . 312
▫ List Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . 314

▫ Info Button

(Disc Mode For MP3/WMA Play) . . . . . . . . . 314

▫ Uconnect™ Multimedia (Satellite Radio) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 316

䡵 Media Center 730N/430/430N (RHR/RER/

RBZ/RHB) CD/DVD/HDD/NAV — If
Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . . . 320

▫ Operating Instructions (Voice Command

System) — If Equipped . . . . . . . . . . . . . . . . 320

▫ Operating Instructions

(Uconnect™ Phone) — If Equipped . . . . . . . 320

䡵 Media Center 130 (Sales Code RES) . . . . . . . . . 321

▫ Operating Instructions — Radio Mode . . . . . 321
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . 324

264

UNDERSTANDING YOUR INSTRUMENT PANEL

▫ Notes On Playing MP3 Files . . . . . . . . . . . . 326
▫ Operation Instructions - Auxiliary Mode . . . . 329

䡵 Media Center 130 With Satellite Radio

(Sales Code RES+RSC). . . . . . . . . . . . . . . . . . . 329

▫ Operating Instructions — Radio Mode . . . . . 330
▫ Operation Instructions — CD Mode For CD

And MP3 Audio Play . . . . . . . . . . . . . . . . . 335

▫ Notes On Playing MP3 Files . . . . . . . . . . . . 337
▫ List Button (CD Mode For MP3 Play) . . . . . . 340
▫ Info Button (CD Mode For MP3 Play) . . . . . . 340
▫ Uconnect™ Multimedia (Satellite Radio) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 341

䡵 iPod威/USB/MP3 Control — If Equipped . . . . . 345

▫ Connecting The iPod威 Or External USB

Device . . . . . . . . . . . . . . . . . . . . . . . . . . . . 346

▫ Using This Feature . . . . . . . . . . . . . . . . . . . 346
▫ Controlling The iPod威 Or External USB

Device Using Radio Buttons . . . . . . . . . . . . . 347

▫ Play Mode . . . . . . . . . . . . . . . . . . . . . . . . . 347
▫ List Or Browse Mode . . . . . . . . . . . . . . . . . 348
▫ Bluetooth Streaming Audio (BTSA) . . . . . . . . 350

䡵 Steering Wheel Audio Controls . . . . . . . . . . . . 352

▫ Radio Operation . . . . . . . . . . . . . . . . . . . . . 352
▫ CD Player . . . . . . . . . . . . . . . . . . . . . . . . . 353

4

UNDERSTANDING YOUR INSTRUMENT PANEL

265

䡵 CD/DVD Disc Maintenance . . . . . . . . . . . . . . 353
䡵 Radio Operation And Mobile Phones . . . . . . . 354
䡵 Climate Controls . . . . . . . . . . . . . . . . . . . . . . 354

▫ Manual Heating And Air Conditioning . . . . . 354

▫ Automatic Temperature Control (ATC) — If

Equipped . . . . . . . . . . . . . . . . . . . . . . . . . . 358

▫ Operating Tips . . . . . . . . . . . . . . . . . . . . . . 364

266

UNDERSTANDING YOUR INSTRUMENT PANEL

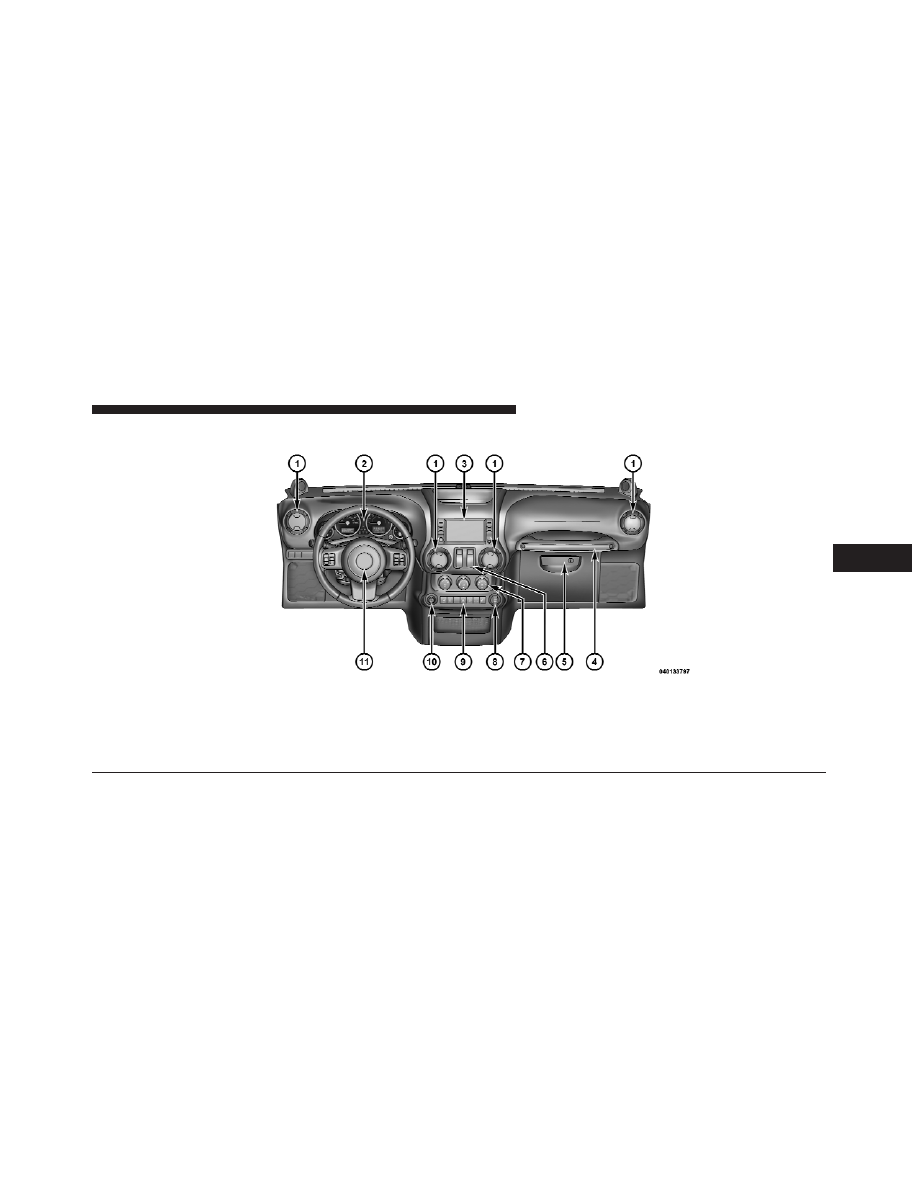

INSTRUMENT PANEL FEATURES

1 — Air Outlet

7 — Climate Controls

2 — Instrument Cluster

8 — Power Outlet

3 — Radio

9 — Lower Switch Bank

4 — Assist Handle

10 — Power Mirror Switch — If Equipped

5 — Glove Compartment

11 — Horn

6 — Power Window Switches

4

UNDERSTANDING YOUR INSTRUMENT PANEL

267

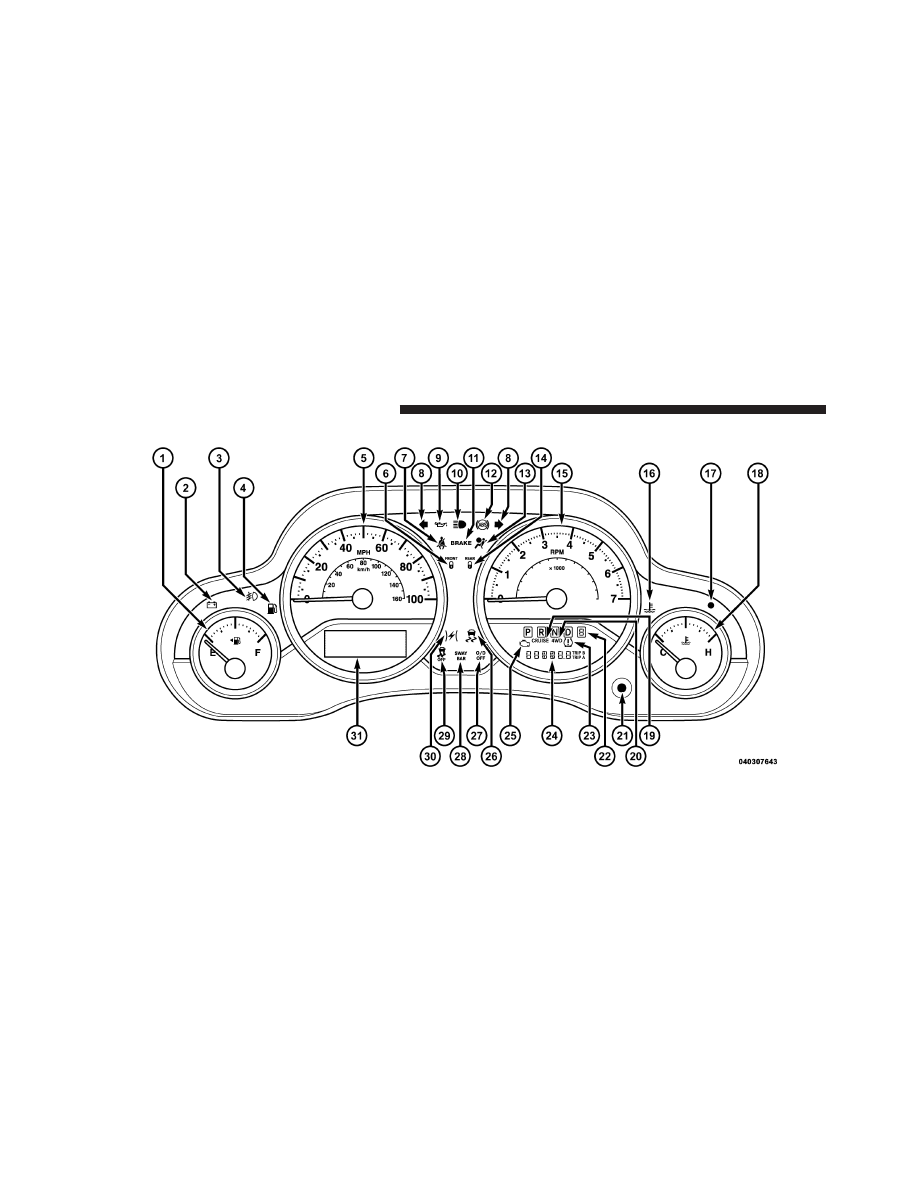

INSTRUMENT CLUSTER

268

UNDERSTANDING YOUR INSTRUMENT PANEL

INSTRUMENT CLUSTER DESCRIPTIONS

1. Fuel Gauge
The pointer shows the level of fuel in the fuel tank when
the ignition switch is in the ON/RUN position.

2. Charging System Light

This light shows the status of the electrical charg-
ing system. The light should come on when the

ignition switch is first turned to ON/RUN, and remain
on briefly as a bulb check. If the light stays on or comes
on while driving, turn off some of the vehicle’s non-
essential electrical devices or increase engine speed (if at
idle). If the charging system light remains on, it means
that the vehicle is experiencing a problem with the
charging system. Obtain SERVICE IMMEDIATELY. See
an authorized dealer.

If jump starting is required, refer to “Jump Starting
Procedures” in “What To Do In Emergencies”.

3. Front Fog Light Indicator — If Equipped

This indicator will illuminate when the front fog
lights are on.

4. Low Fuel Warning Light

When the fuel level reaches approximately 2.8 gal
(10.6L) this light will turn on and a single chime
will sound.

5. Speedometer
Indicates vehicle speed.

6. Front Axle Lock Indicator — If Equipped

Indicates when the front axle lock has been
activated.

7. Seat Belt Reminder Light

When the ignition switch is first turned to ON/
RUN, this light will turn on for four to eight
seconds as a bulb check. During the bulb check, if

4

UNDERSTANDING YOUR INSTRUMENT PANEL

269

the driver’s seat belt is unbuckled, a chime will sound.
After the bulb check or when driving, if the driver seat
belt remains unbuckled, the Seat Belt Reminder Light
will flash or remain on continuously. Refer to “Occupant
Restraints” in “Things To Know Before Starting Your
Vehicle” for further information.

8. Turn Signal Indicators

The left or right arrow will flash with the corre-
sponding exterior turn signal lights when the turn

signal lever is operated. A chime will sound if the vehicle
is driven more than 1 mile (1.6 km) with either turn signal
on.

NOTE:

If either indicator flashes at a rapid rate, check

for a defective outside light bulb.

9. Oil Pressure Warning Light

This light indicates low engine oil pressure. The
light should turn on momentarily when the engine

is started; if the bulb does not come on, have the system

checked by an authorized dealer. If the light turns on
while driving, stop the vehicle and shut off the engine as
soon as possible. A chime will sound when this light
turns on.

Do not operate the vehicle until the cause is corrected.
This light does not indicate how much oil is in the engine.
The engine oil level must be checked under the hood.

10. High Beam Indicator

This indicator shows that the high beam head-
lights are on. Push the multifunction control lever

away from you to switch the headlights to high beam.
Pull the lever toward you to switch the headlights back to
low beam. If the driver’s door is open, and the headlights
or park lights are left on, the high beam indicator light
will remain illuminated and a chime will sound.

270

UNDERSTANDING YOUR INSTRUMENT PANEL

11. Brake Warning Light

This light monitors various brake functions,
including brake fluid level and parking brake
application. If the brake light turns on it may
indicate that the parking brake is applied, that

the brake fluid level is low, or that there is a problem with
the anti-lock brake system reservoir.

If the light remains on when the parking brake has been
disengaged, and the fluid level is at the full mark on the
master cylinder reservoir, it indicates a possible brake
hydraulic system malfunction or that a problem with the
Brake Booster has been detected by the Anti-Lock Brake
System (ABS) / Electronic Stability Control (ESC) system.
In this case, the light will remain on until the condition
has been corrected. If the problem is related to the brake
booster, the ABS pump will run when applying the brake
and a brake pedal pulsation may be felt during each stop.

The dual brake system provides a reserve braking capac-
ity in the event of a failure to a portion of the hydraulic
system. A leak in either half of the dual brake system is
indicated by the Brake Warning Light, which will turn on
when the brake fluid level in the master cylinder has
dropped below a specified level.

The light will remain on until the cause is corrected.

NOTE:

The light may flash momentarily during sharp

cornering maneuvers, which change fluid level condi-
tions. The vehicle should have service performed, and
the brake fluid level checked.

If brake failure is indicated, immediate repair is neces-
sary.

4

UNDERSTANDING YOUR INSTRUMENT PANEL

271
