Jaguar XJ (X350). Manual - part 960

Right-hand drive vehicles

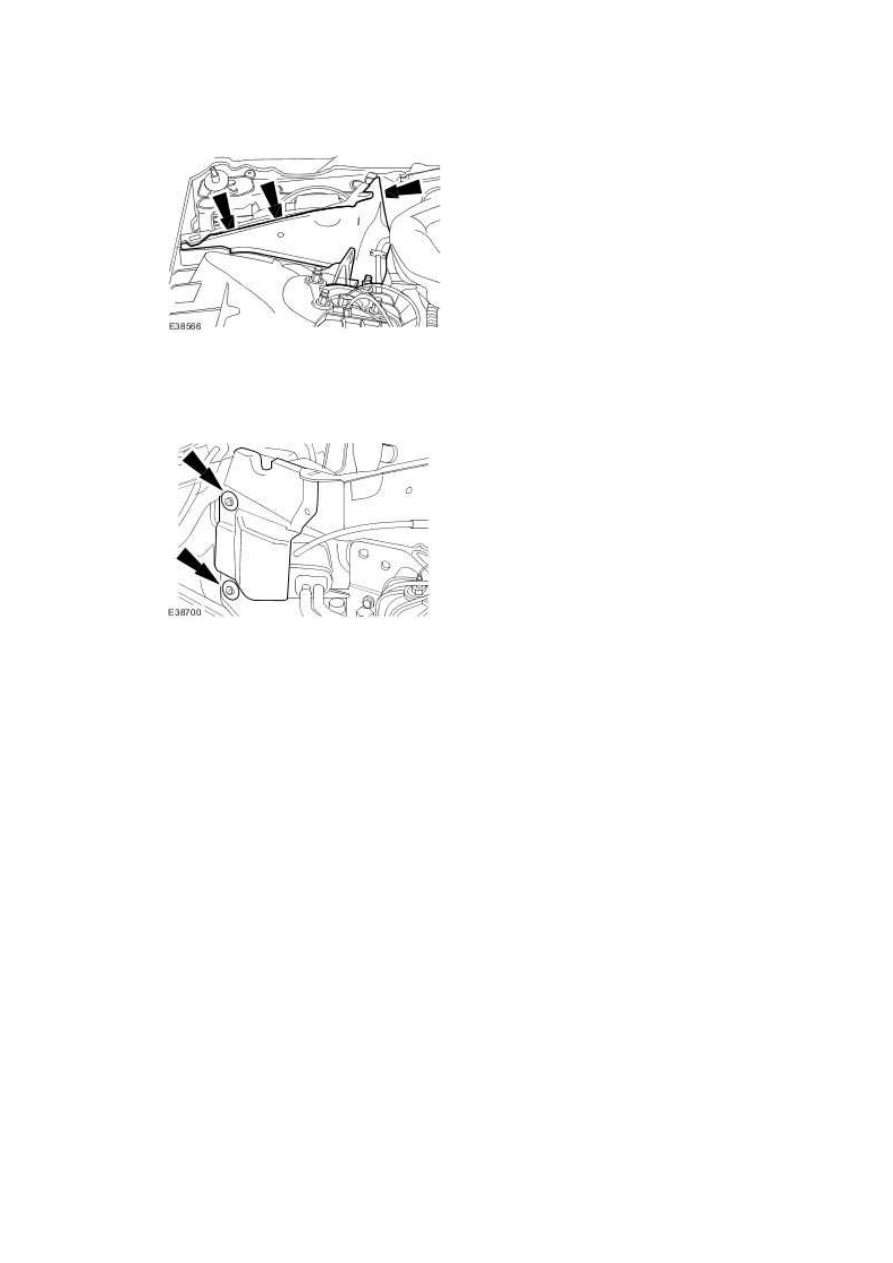

10 . Remove the engine compartment outer panel.





Left-hand drive vehicles



11 . Remove the engine compartment outer access panel.





All vehicles



12 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.

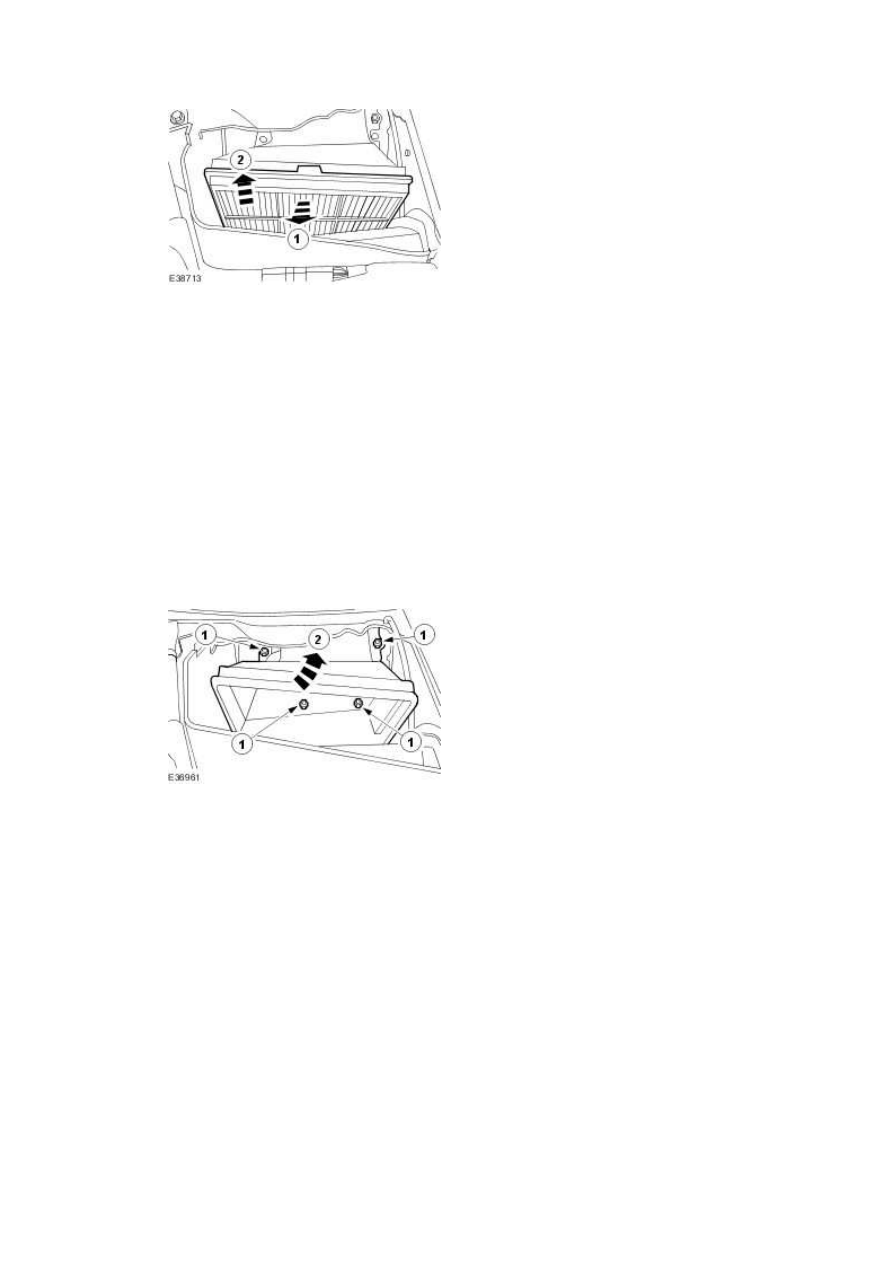

Remove the cabin air filter.



1) Detach the cabin air filter.





2) Remove the cabin air filter.











13 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the cabin filter housing.



1) Remove the cabin filter housing retaining nuts.





2) Remove the cabin filter housing.











14 . NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.

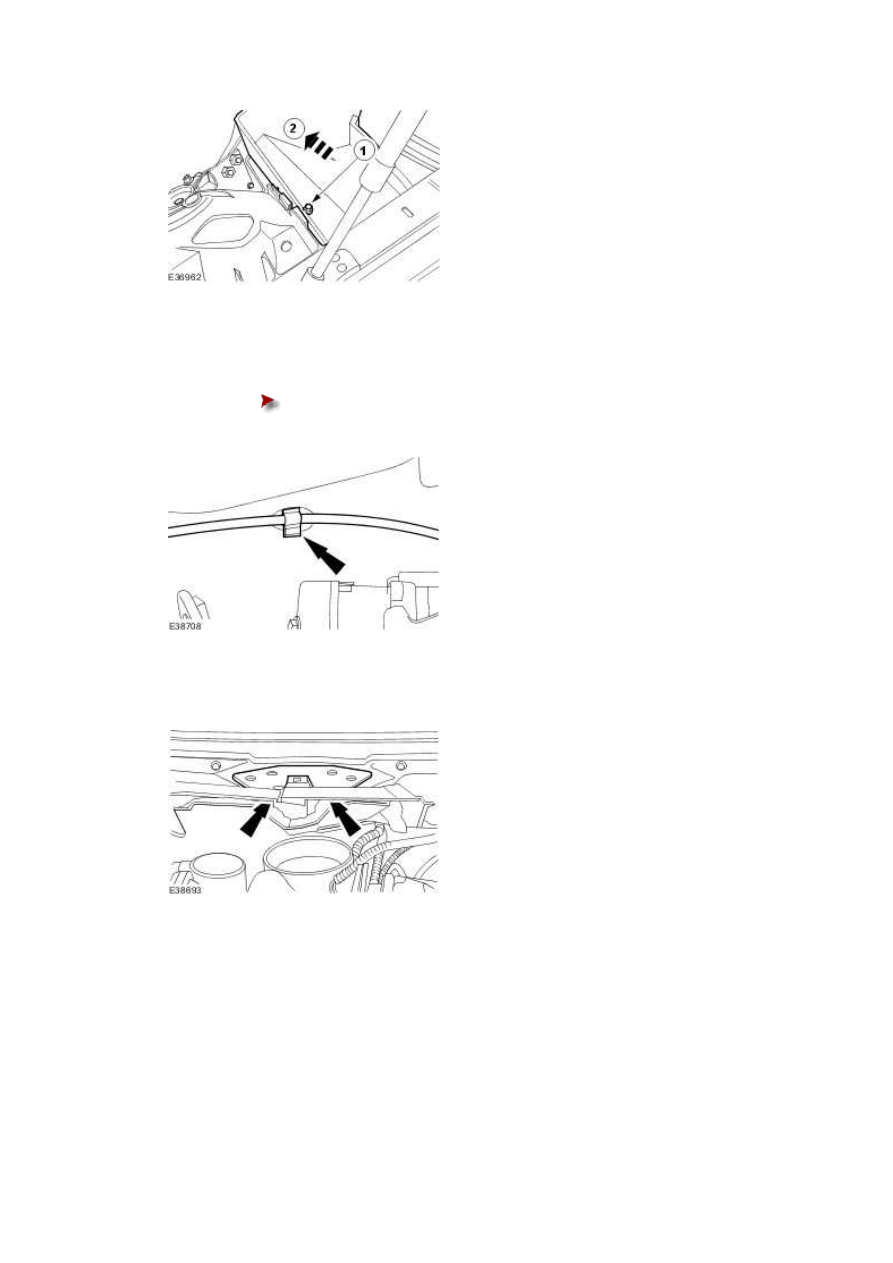

Detach the engine compartment outer panel.



1) Remove the engine compartment outer panel retaining bolt.





2) Detach the engine compartment outer panel.





www.







15 . Remove the engine compartment outer panel.





Detach the hood release cable.











16 . Remove the engine compartment support spacing plate.







17

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.

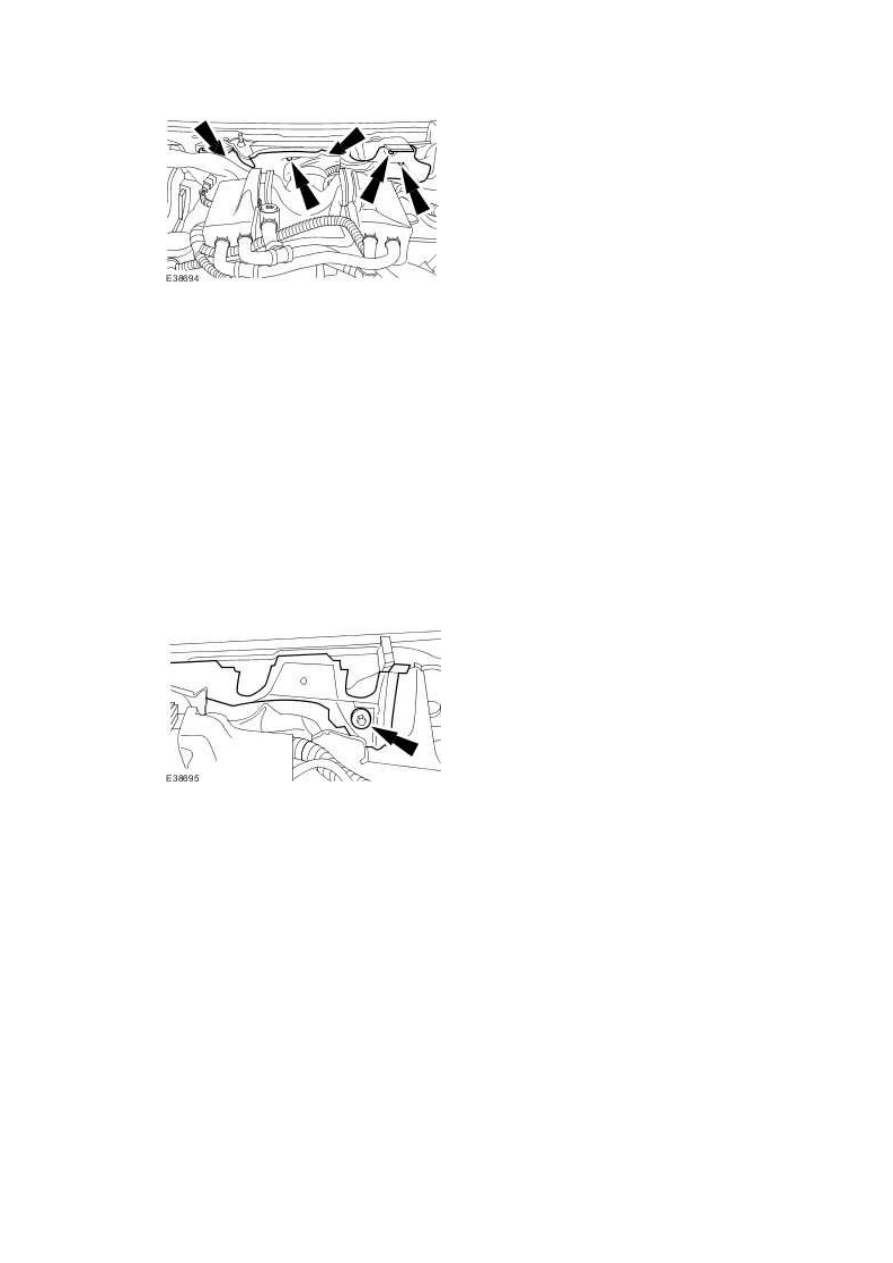

Detach the engine compartment inner panel insulation.







18

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Right-hand drive vehicles shown, left-hand drive vehicles similar.



Remove the left-hand engine compartment inner panel.







19

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Left-hand drive vehicles shown, right-hand drive vehicles similar.



Remove the right-hand engine compartment inner panel.
