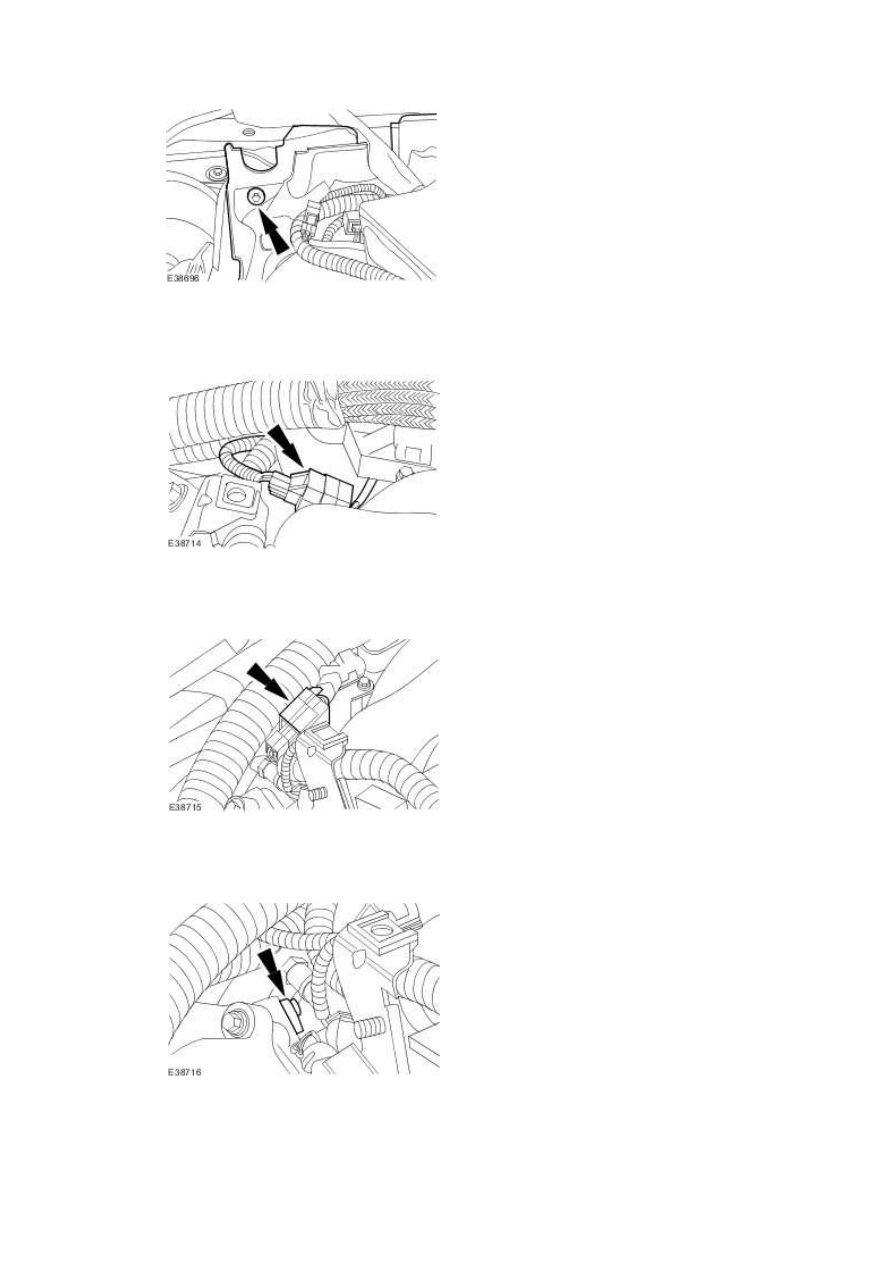

20 . Detach the camshaft position (CMP) sensor electrical connector.







21 . Disconnect the CMP sensor electrical connector.







22 . Remove the CMP sensor.







Installation



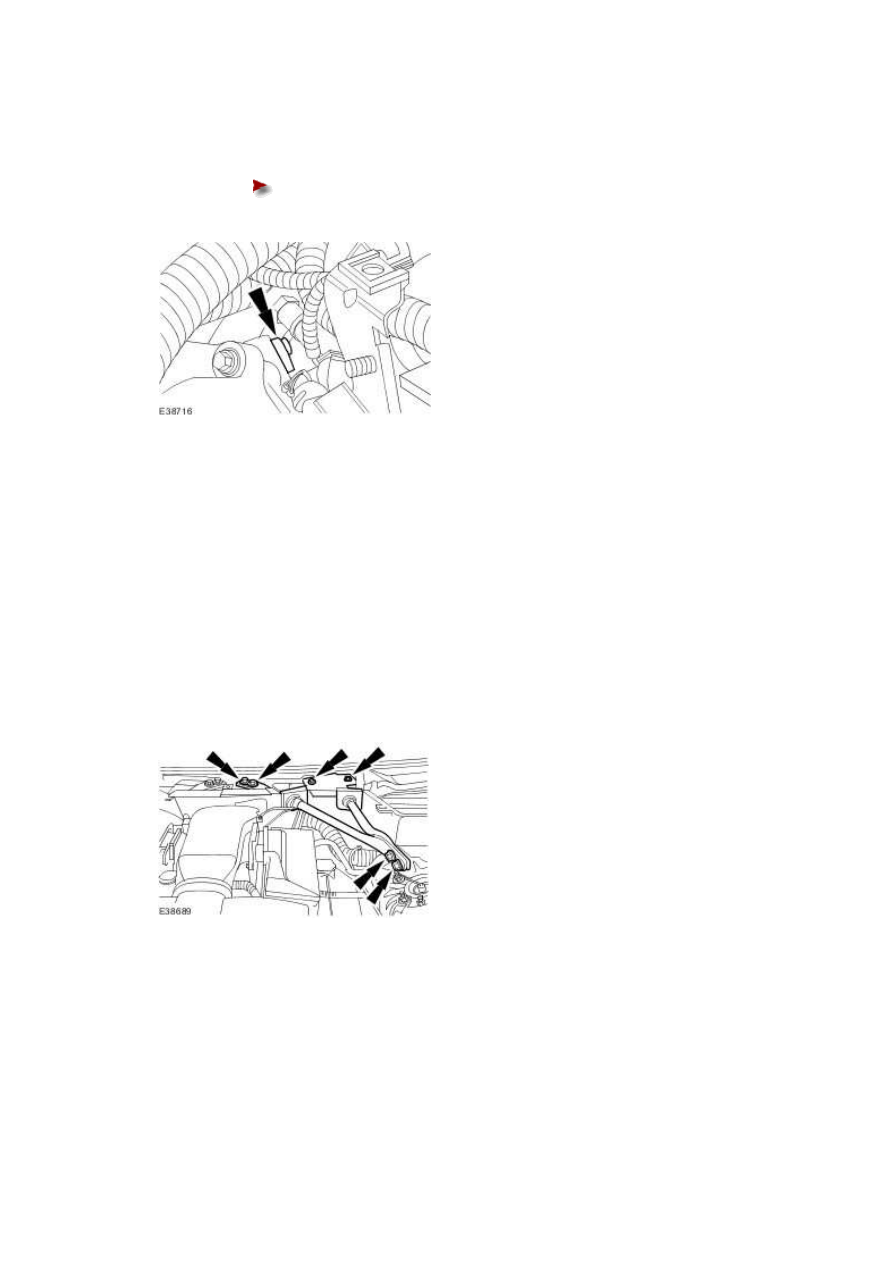

1 . To install, reverse the removal procedure.





Tighten to 7 Nm.











2

.



NOTE:





Vehicles with supercharger shown, vehicles with 3.5L or 4.2L engine without

supercharger similar.





NOTE:





Left-hand shown, right-hand similar.



Tighten to 25 Nm.









www.

Catalyst Monitor Sensor (18.30.66)

Removal



1 . Raise and support the vehicle.

For additional information, refer to





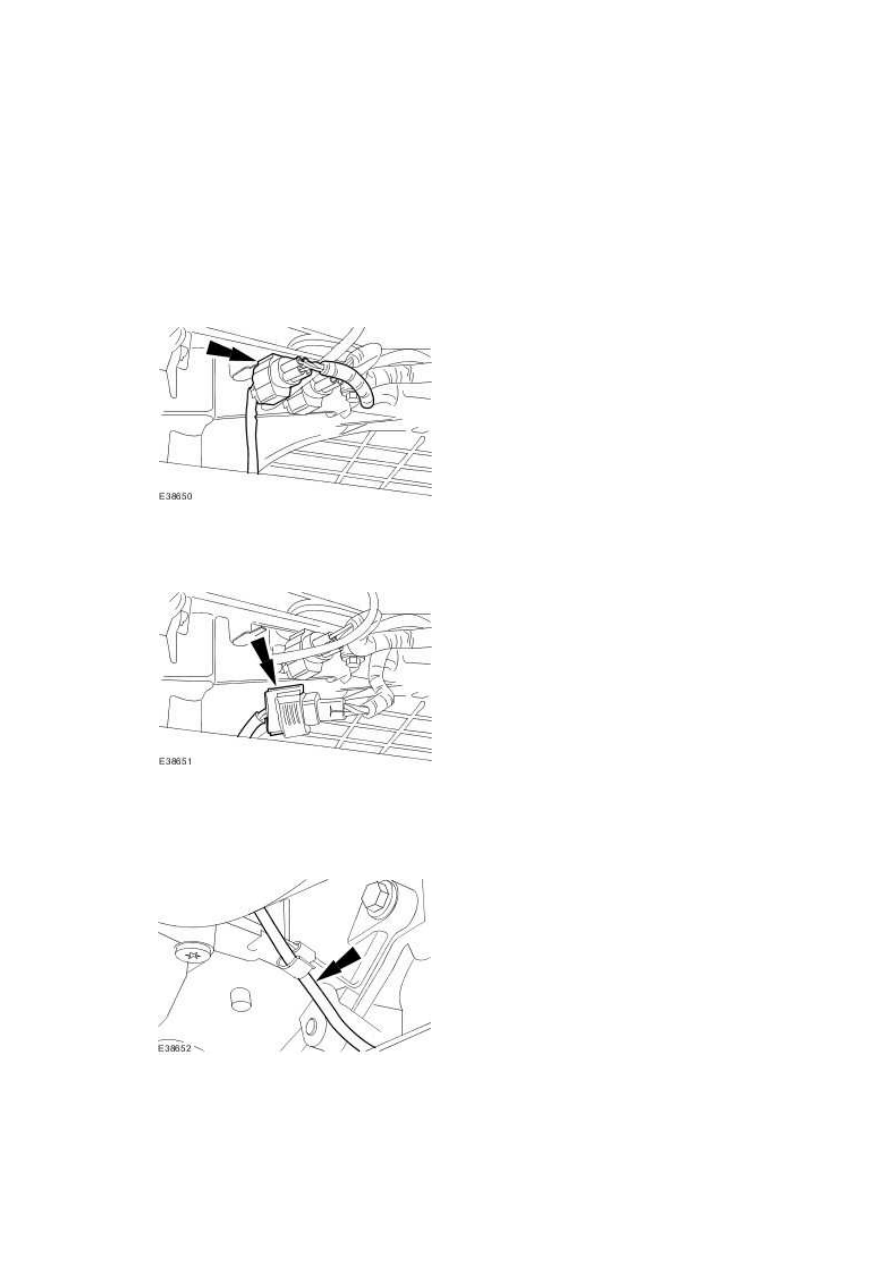

2 . Detach the catalyst monitor sensor electrical connector.







3 . Disconnect the catalyst monitor sensor electrical connector.







4

.



Detach the catalyst monitor sensor wiring harness from the retaining clip on the automatic

transmission.







5

.



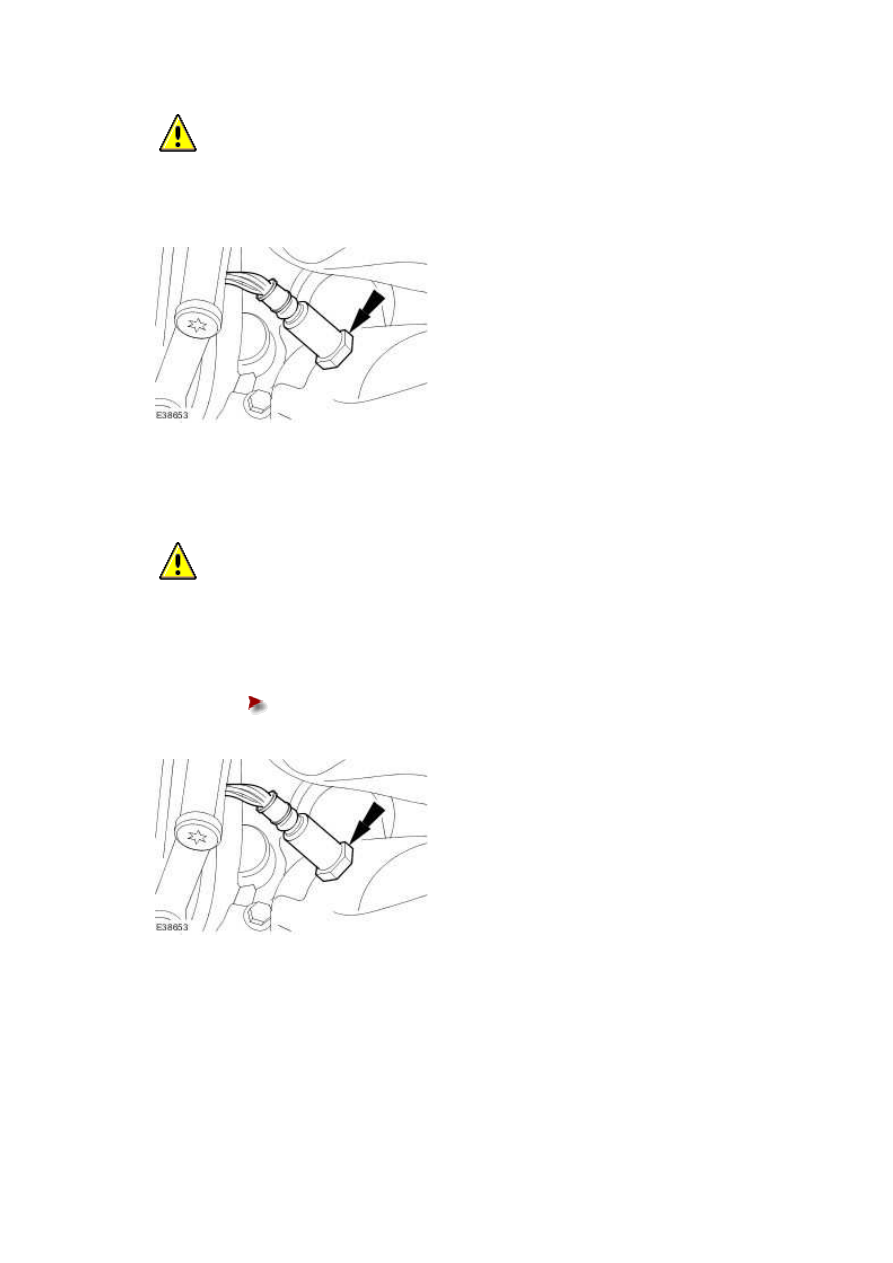

  CAUTION: Do not twist the catalyst monitor sensor wiring harness on removal.

Failure to follow this instruction may result in damage to the component.





Remove the catalyst monitor sensor.







Installation



1

.



  CAUTION: Do not twist the catalyst monitor sensor wiring harness on installation.

Failure to follow this instruction may result in damage to the component.





To install, reverse the removal procedure.





Tighten to 40 Nm.











2

.



NOTE:





For NAS vehicles only.



If required, carry out a long drive cycle.

For additional information, refer to Powertrain Control Module (PCM) Long Drive Cycle Self-

Test
