16 . Install both rear mufflers and tail pipes.

For additional information, refer to Muffler and Tailpipe (30.10.52)





17 . Lower the vehicle.

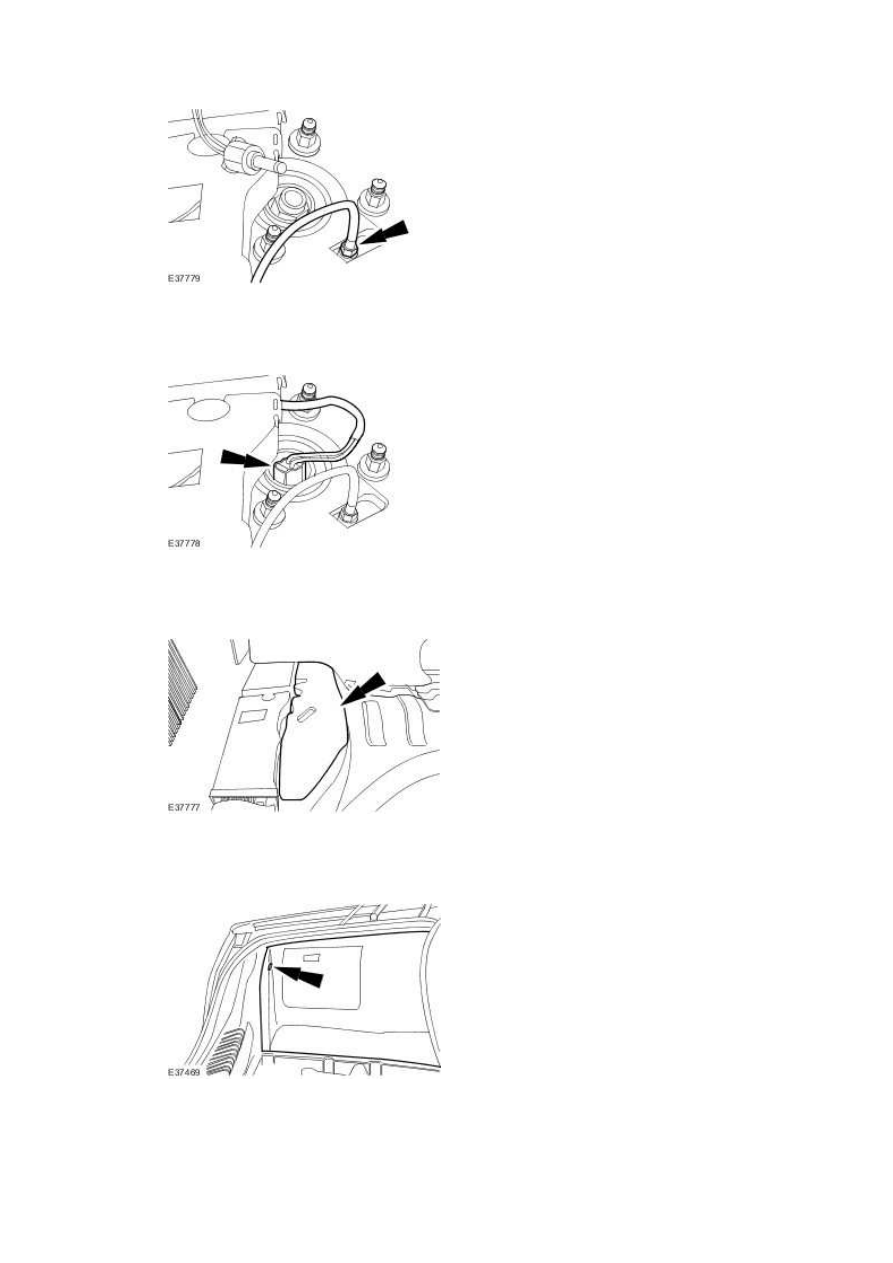

18 . Install the left-hand rear air spring retaining nuts.





Tighten to 25 Nm.











19 . Attach the left-hand air pipe.





Tighten to 5 Nm.











20 . Connect the air spring electrical connector.







21 . Install the air spring trim panel.







22 . Install the luggage compartment side trim panel.





www.

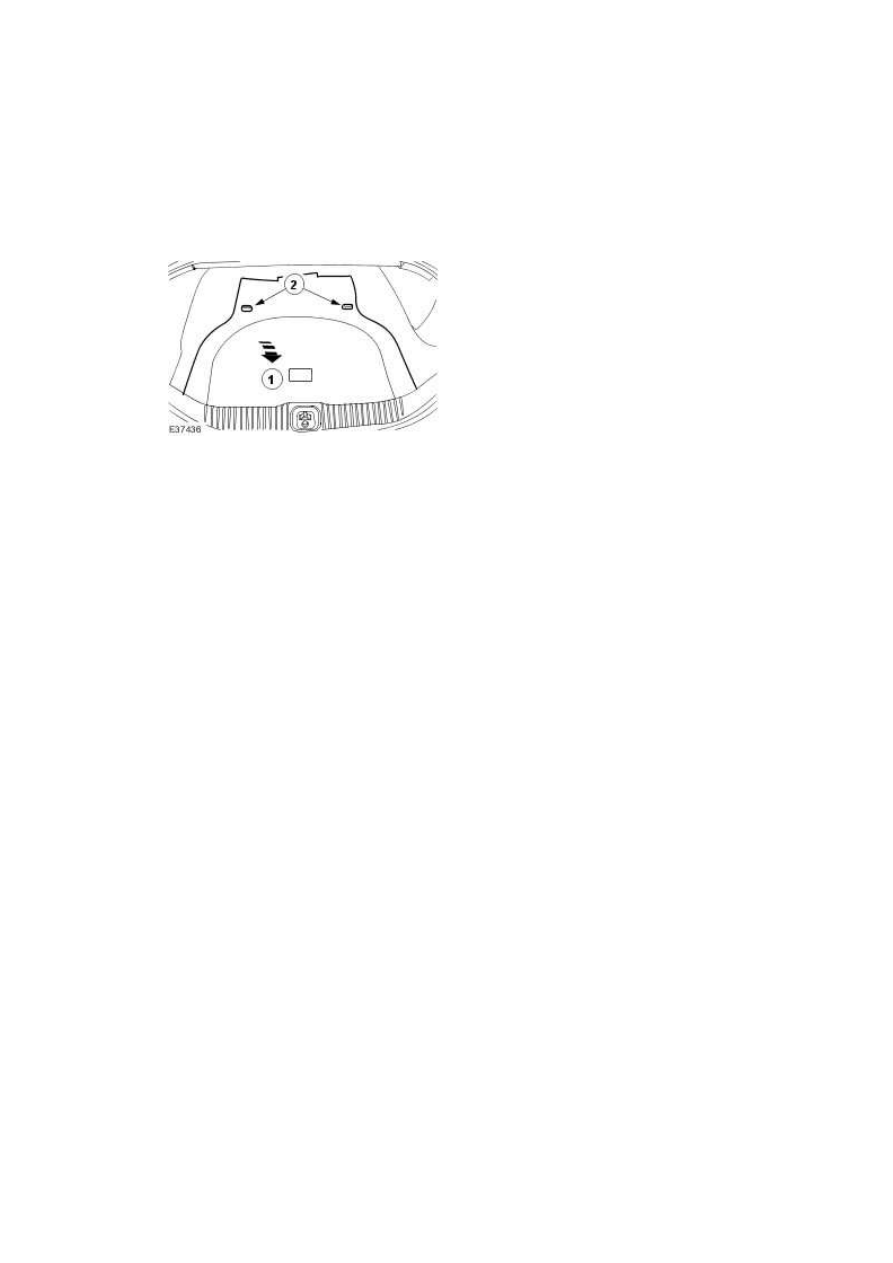

23 . Install the luggage compartment floor covering.



1) Install the luggage compartment floor covering.





2) Install the luggage compartment floor covering securing screws.











24

.



Start and run the engine for 2 minutes to allow the air spring to recharge and to allow the

compressor to replenish the reservoir.









Evaporative Emission Canister - VIN
Range: G45704->G99999 (17.15.13)

Special Service Tools

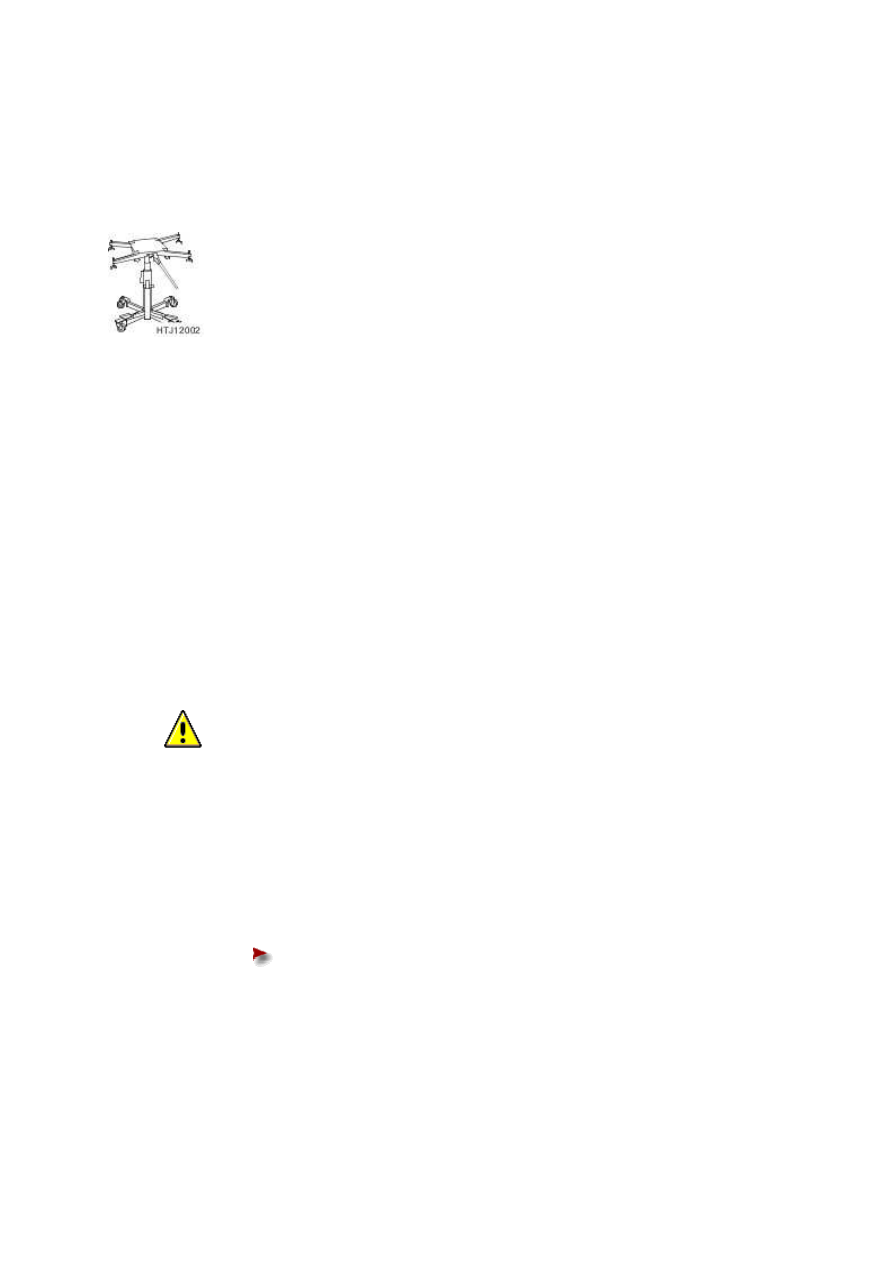

Powertrain assembly jack

HTJ1200-2

Removal

All vehicles



1 . Drain the fuel tank.

For additional information, refer to Fuel Tank Draining - VIN Range: G00442->G45703





2 . Remove the rear wheels and tires.

For additional information, refer to Wheel and Tire (74.20.05)





3 .

  CAUTION: The brake caliper must be supported at all times.





NOTE:





Left-hand shown, right-hand similar.

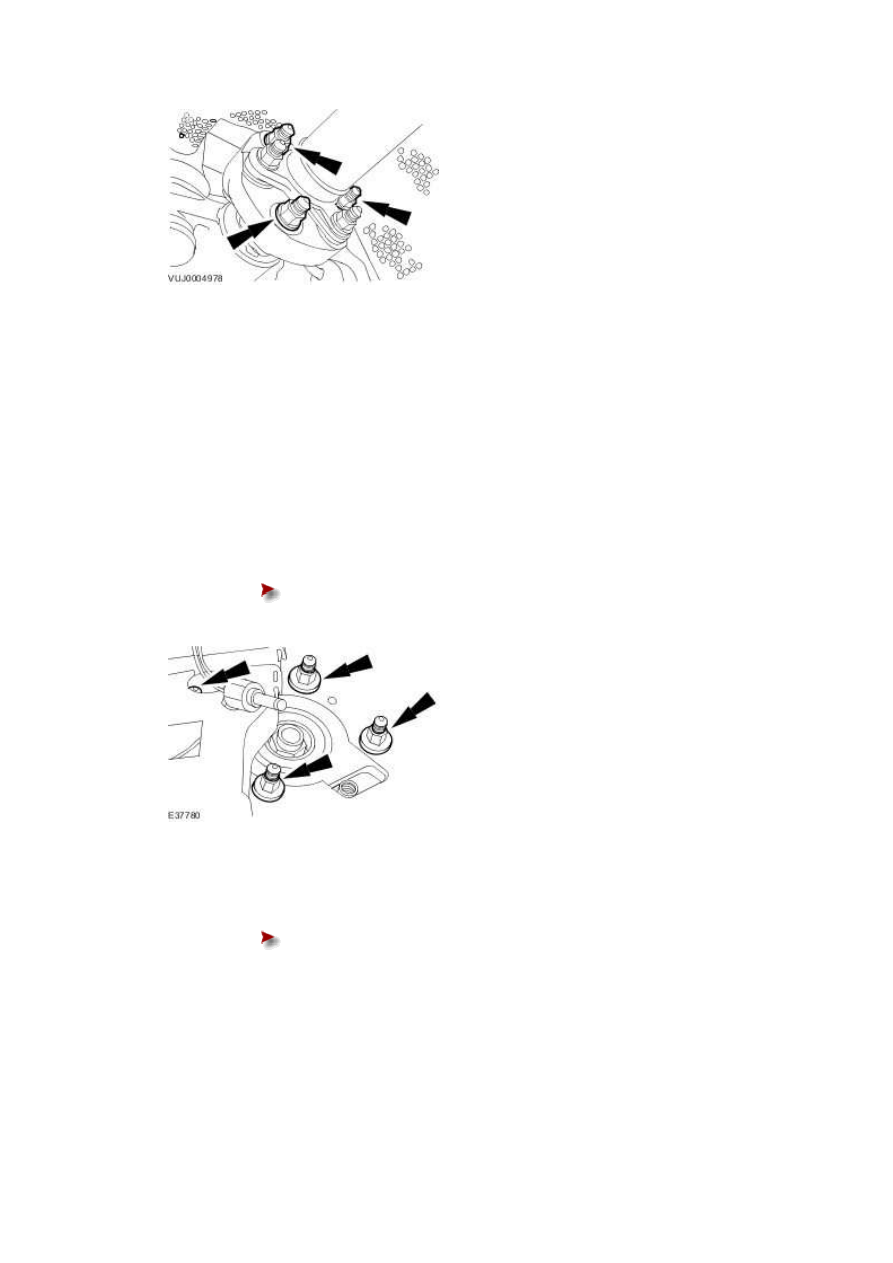

Detach the brake caliper and anchor plate.





Remove and discard the brake caliper anchor plate retaining bolts.
