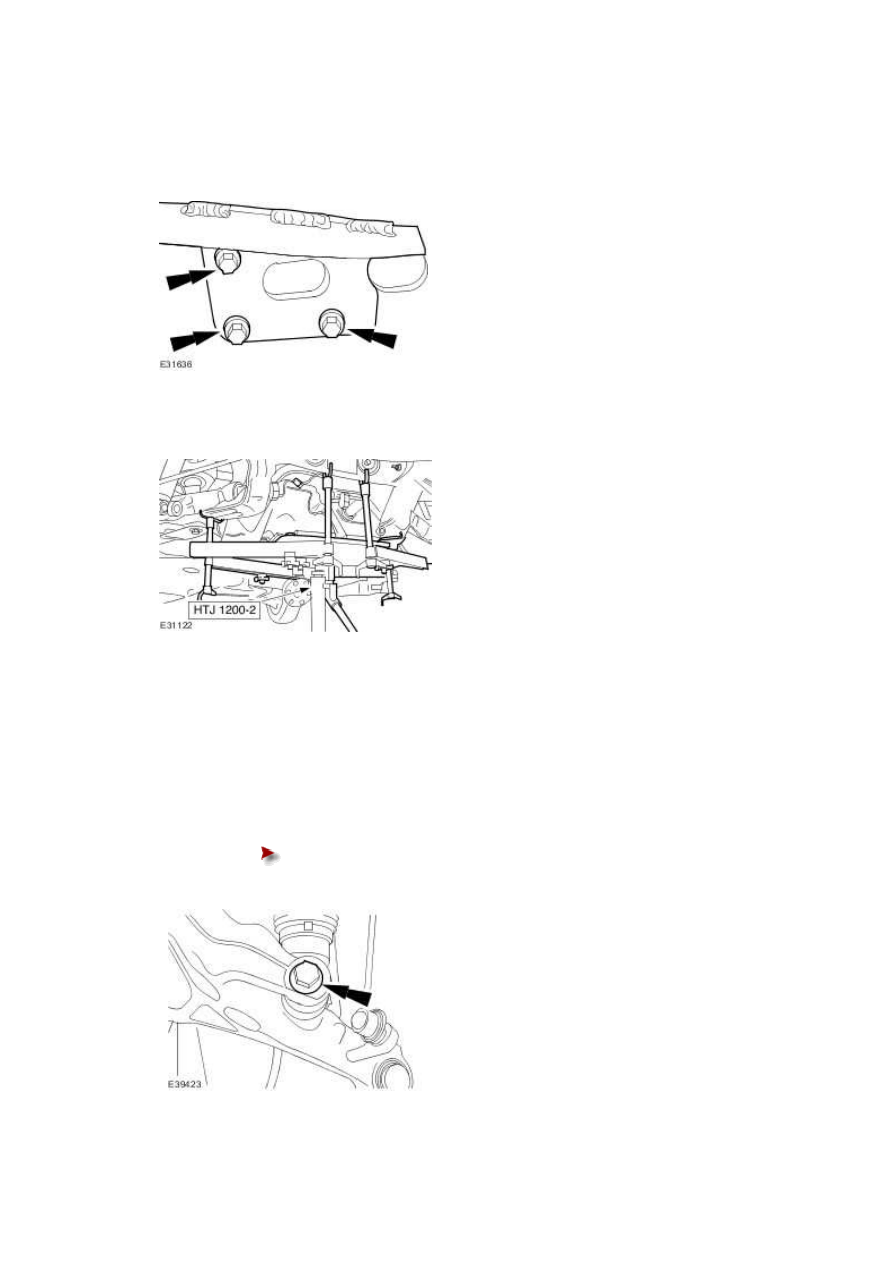

6 . Tighten to 125 Nm.







7 . NOTE:





Left-hand shown, right-hand similar.



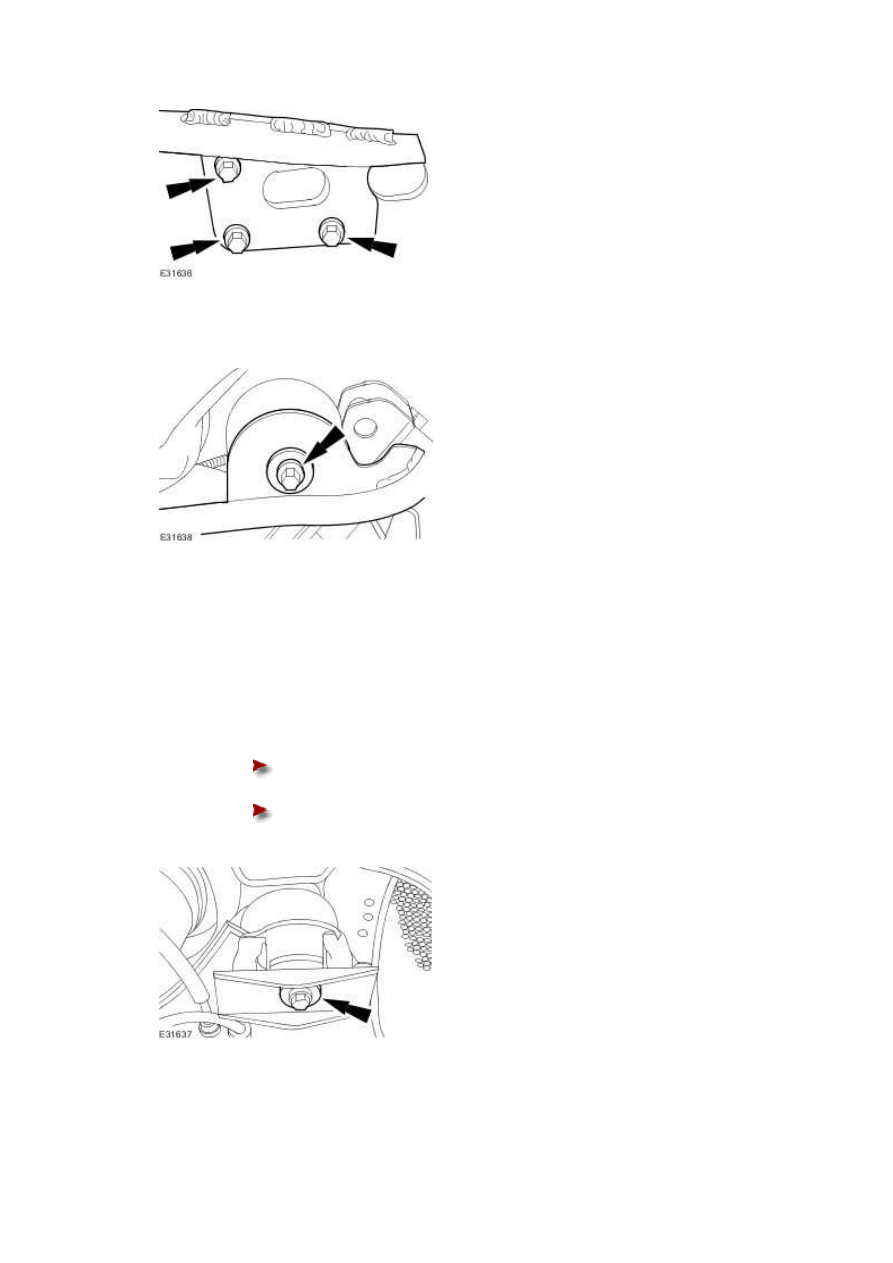

Install the rear subframe rear retaining bolt.





Install a new retaining bolt.







Tighten to 125 Nm.















Left-hand shown, right-hand similar.



Tighten to 48 Nm.







9 . Remove the special tool.







10 . NOTE:





Right-hand shown, left-hand similar.



Attach the rear air springs.





Tighten to 133 Nm.









8 . NOTE:

www.

Vehicles with Brembo brakes



11 .

  CAUTION: The brake caliper must be supported at all times.



NOTE:





Left-hand shown, right-hand similar.



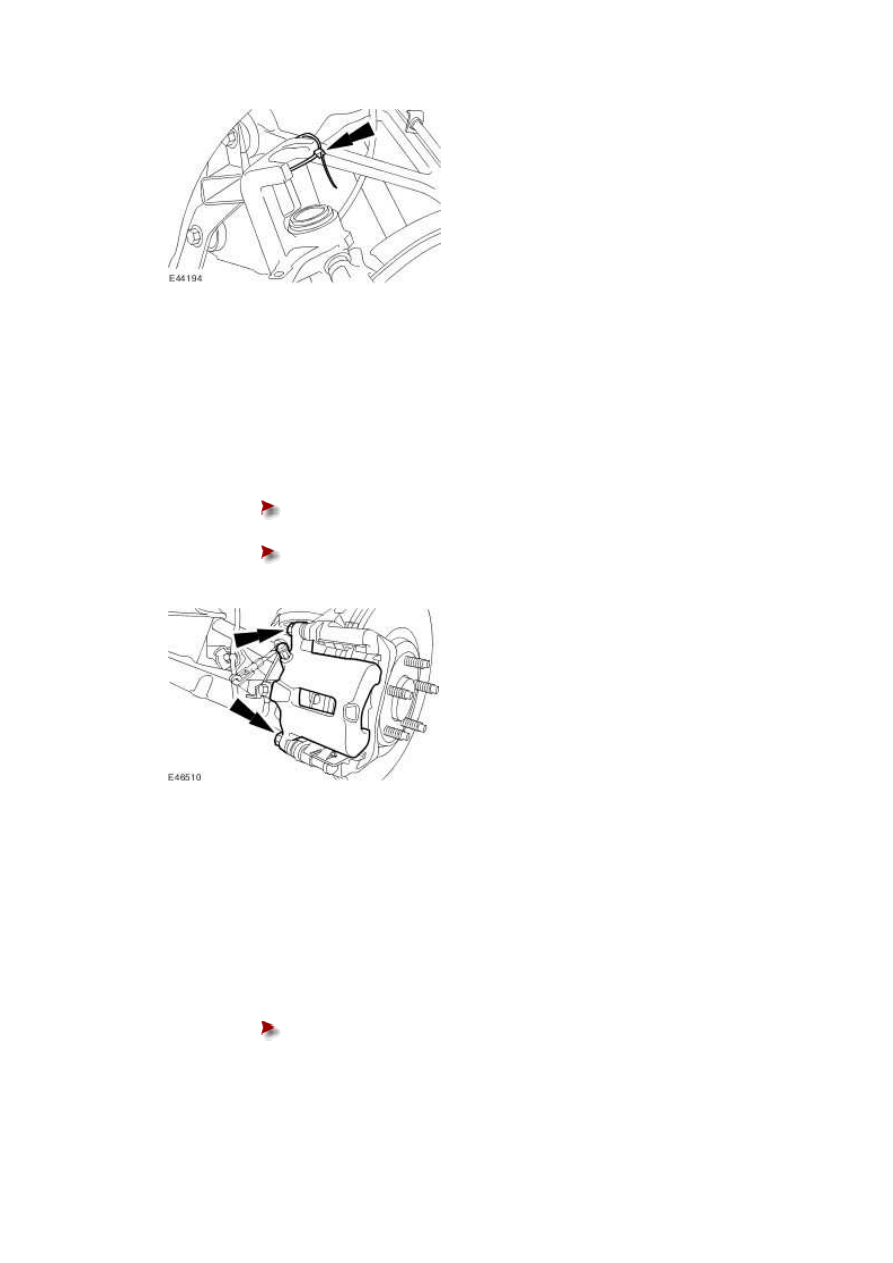

Attach the brake caliper.





Remove the tie strap.







Install new brake caliper retaining bolts.







Tighten to 70 Nm.









Vehicles without Brembo brakes



12 .

  CAUTION: The brake caliper must be supported at all times.



NOTE:





Left-hand shown, right-hand similar.



Remove the tie strap.







13 . NOTE:





Left-hand shown, right-hand similar.



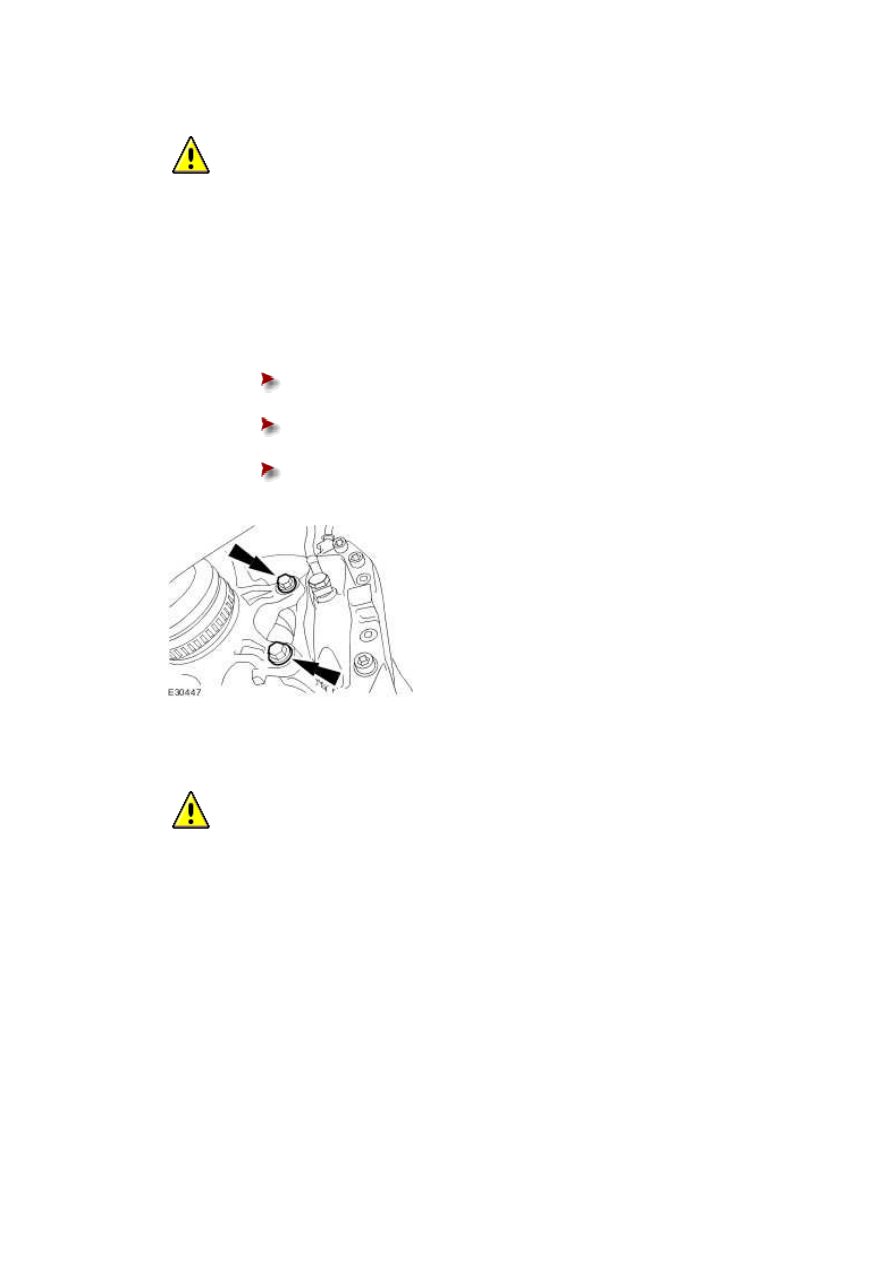

Attach the caliper.





Install new brake caliper retaining bolts.







Tighten to 34 Nm.









All vehicles



14 . Install both rear wheels and tires.

For additional information, refer to Wheel and Tire (74.20.05)





15 . Attach the driveshaft to the rear drive axle flange.





Tighten to 88 Nm.
