Jaguar XJ (X350). Manual - part 835

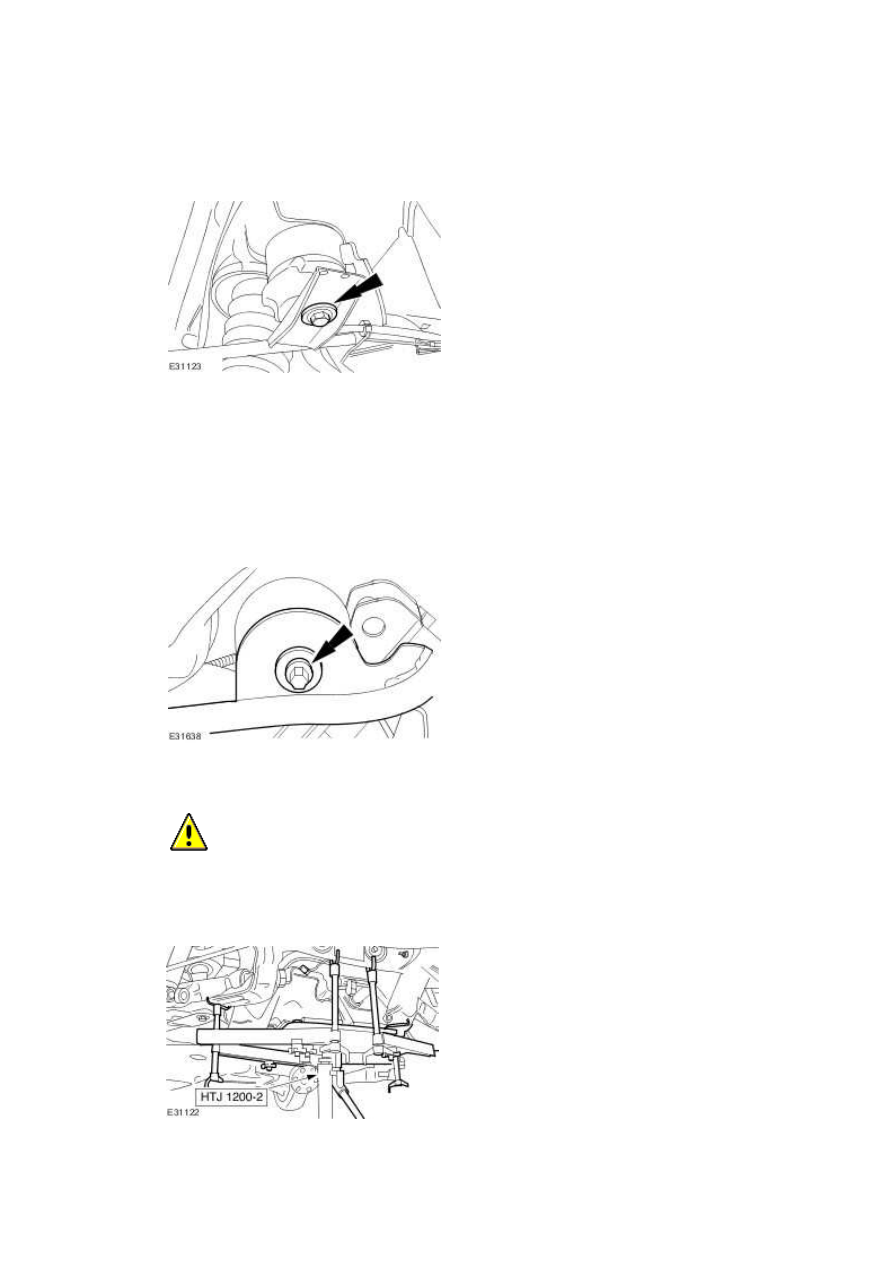

Left-hand shown, right-hand similar.



Remove and discard the rear subframe rear retaining bolt.







18 . NOTE:





Left-hand shown, right-hand similar.



Remove and discard the rear subframe front retaining bolt.







19

.



  CAUTION: Make sure the rear subframe does not come into contact with the fuel

tank filler pipe.





Lower the rear subframe to a suitable height.



17 . NOTE:

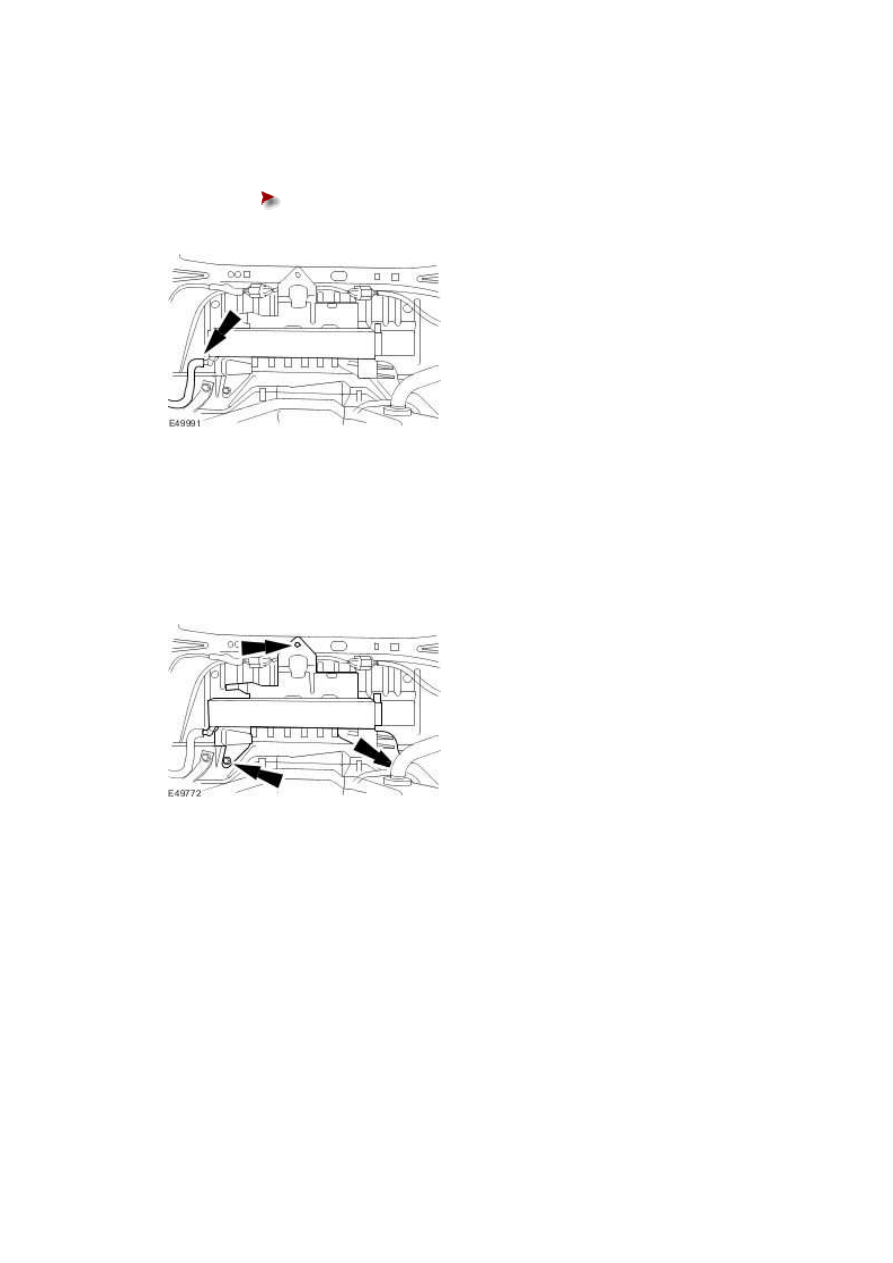

20 . Disconnect the emission hose.





Disconnect the carbon canister electrical connector (if equipped).











21 . NOTE:





Rear subframe shown removed for clarity.



Detach the evaporative emission canister.







22 . NOTE:

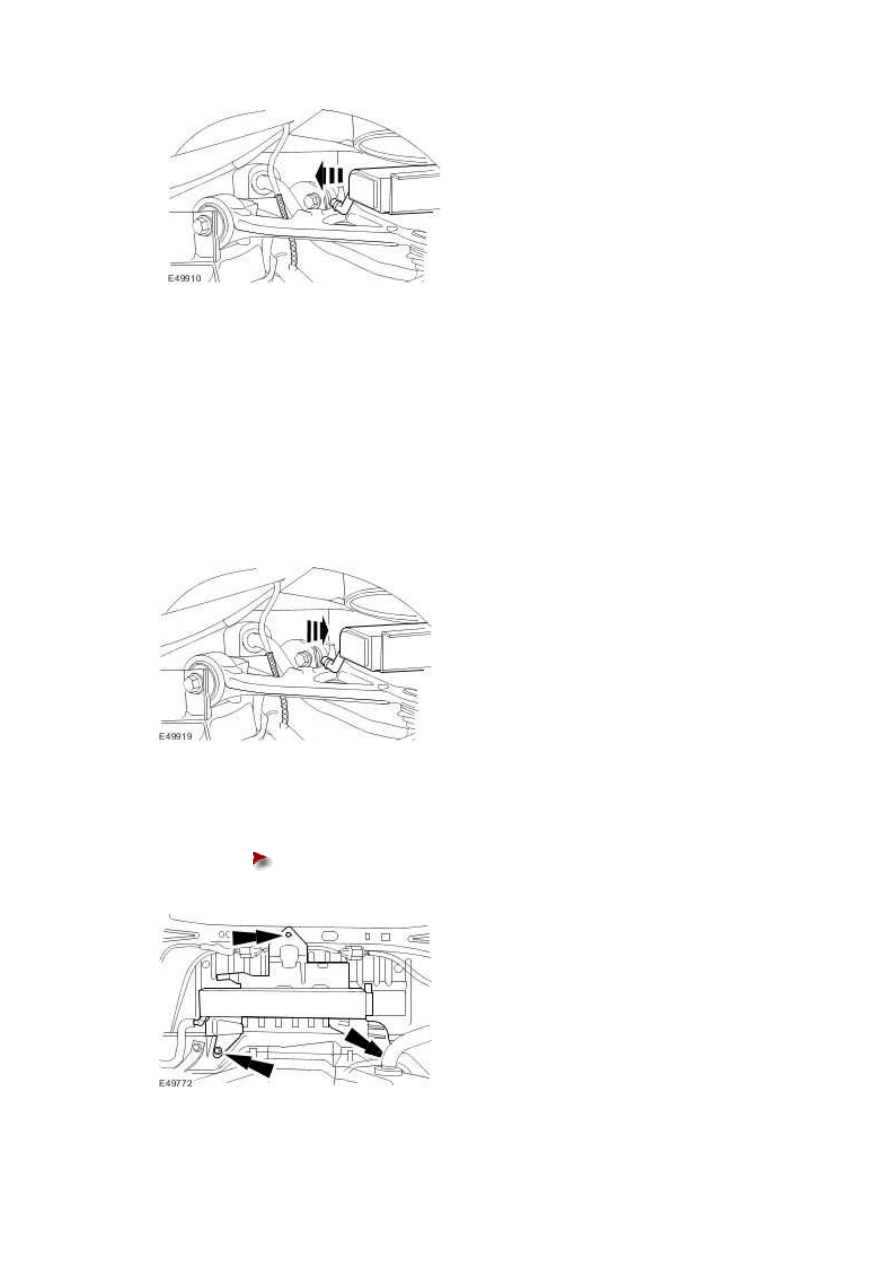

Remove the evaporative emission canister between the subframe and vehicle body.



Remove the evaporative emission canister.

www.







Installation

All vehicles



1 . NOTE:





Install the evaporative emission canister between the subframe and vehicle body.



Install the evaporative emission canister.







2 . To install, reverse the removal procedure.





Tighten to 7 Nm.

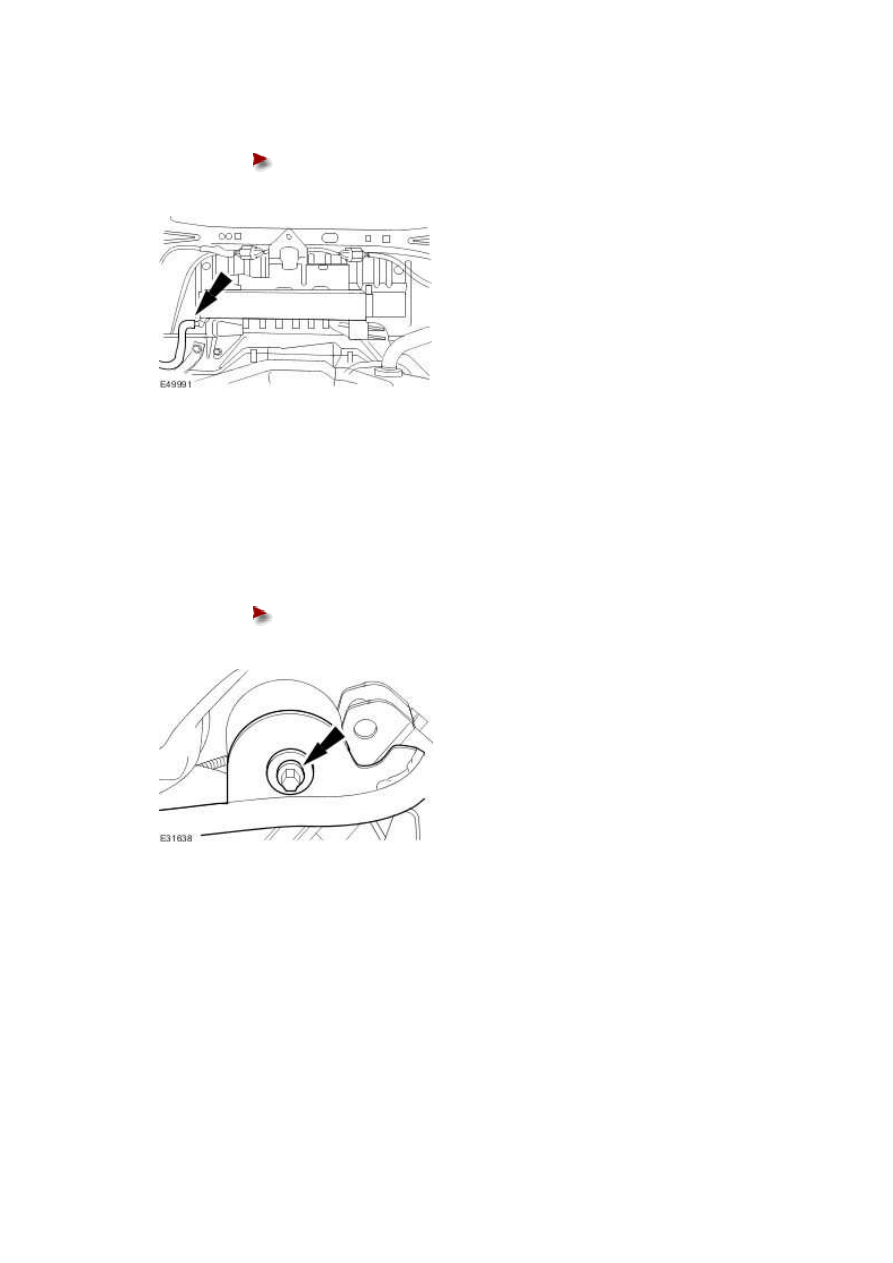

3 . Connect the emission hose.





Connect the carbon canister electrical connector (if equipped).











4 . NOTE:





Left-hand shown, right-hand similar.



Loosely install the rear subframe front retaining bolt.





Install a new retaining bolt.











5 . NOTE:





Left-hand shown, right-hand similar.



Loosely install the noise, vibration and harshness brace retaining bolts.
