Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552800t16.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552800t16 : CHECK THE INTAKE AIR SHUTOFF THROTTLE RETURN
CIRCUIT FOR HIGH RESISTANCE

1. Measure the resistance between:

C39, harness side  C100, harness side

Pin 01



Pin F2





Is the resistance less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM connector - ECM



-> No

REPAIR the high resistance. For additional information, refer to the wiring diagrams. Clear any DTCs,

test the system for normal operation.

G552800t17 : CHECK THE SIGNAL AND RETURN CIRCUITS FOR SHORT
CIRCUIT TO EACH OTHER

1. Key off. 2. Disconnec the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C39, harness side  C39, harness side

Pin 06



Pin 01





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552800t18.





-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552800t18 : CHECK WHETHER THE SHORT CIRCUIT TO GROUND IS IN THE
HARNESS OR THE MODULE

1. Measure the resistance between:

C39, harness side

Battery



Pin 06



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552800t19 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C39, harness side

Battery



Pin 06



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM

www.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

G552800t20 : CHECK WHETHER THE SHORT CIRCUIT TO POWER IS IN THE
HARNESS OR THE MODULE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Key on, engine off. 4. Measure the resistance

between:

C39, harness side

Battery



Pin 01



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. If no fault is found in the circuit, suspect the following

component(s): - ECM



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear any DTCs, test

the system for normal operation.

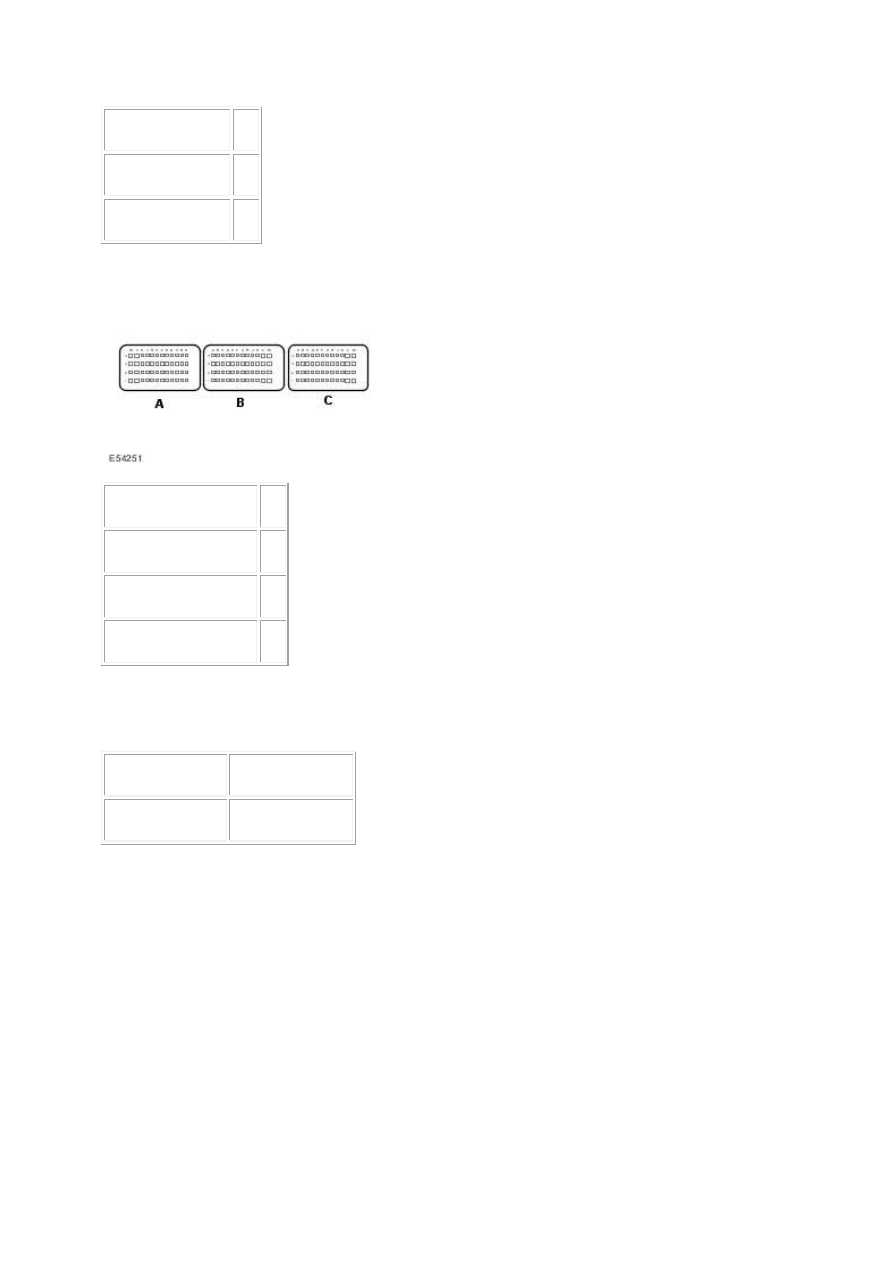

PINPOINT TEST  G552800p2 : RIGHT
HAND BANK EGR ACTUATOR

G552800t55 : CHECK THE RIGHT HAND BANK EGR ACTUATOR RETURN
CIRCUIT

1.



Circuit



Pin

Signal from ECM



02



Ground from ECM  04



Power from ECM



03





2.



Circuit



Pin

EGR actuator - signal



A3



EGR actuator - ground  H2



EGR actuator - power



H1





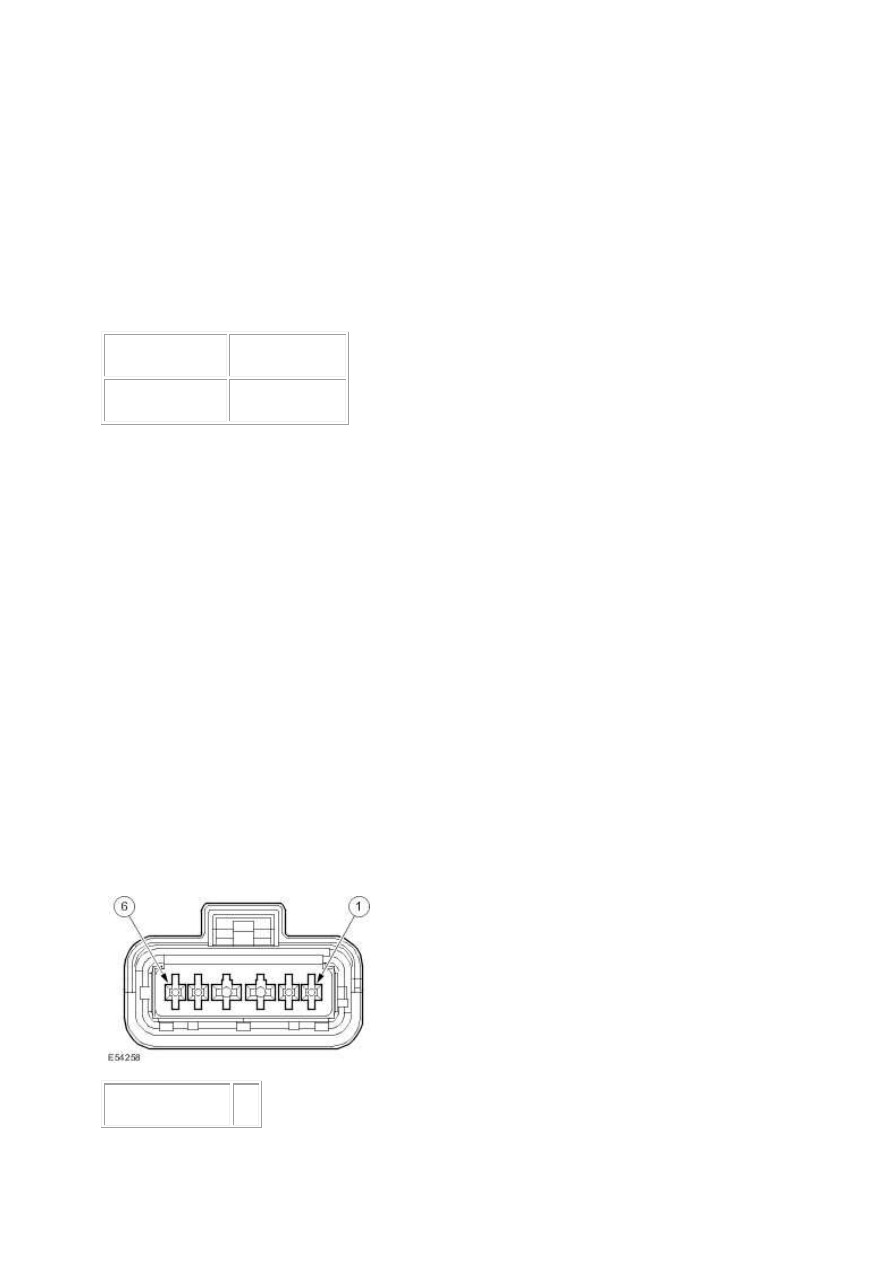

3. Key off. 4. Disconnect the EGR actuator connector, C70. 5. Key on, engine off. 6. Measure the

resistance between:

C70, harness side

Battery



Pin 01



Negative terminal



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G552800t51.





-> No

GO to Pinpoint Test  G552800t54.
