Pinpoint Tests

  CAUTION: When probing connectors to take measurements in the course of the pinpoint

tests, use the adaptor kit, part number 3548-1358-00. Failure to follow this instruction may result

in damage to the vehicle.





NOTE:





When performing voltage or resistance tests, always use a digital multimeter (DMM) accurate to

3 decimal places, and with an up-to-date calibration certificate. When testing resistance, always

take the resistance of the DMM leads into account.





NOTE:





Check and rectify basic faults before beginning diagnostic routines involving pinpoint tests.



NOTE:





If DTCs are recorded and a fault is not present when performing the pinpoint tests, an

intermittent concern may be the cause. Always check for loose connections and corroded

terminals.





PINPOINT TEST  G552800p1 : INTAKE
AIR SHUTOFF THROTTLE ACTUATOR

G552800t1 : CHECK THE INTAKE AIR SHUTOFF THROTTLE SENSOR RETURN
CIRCUIT

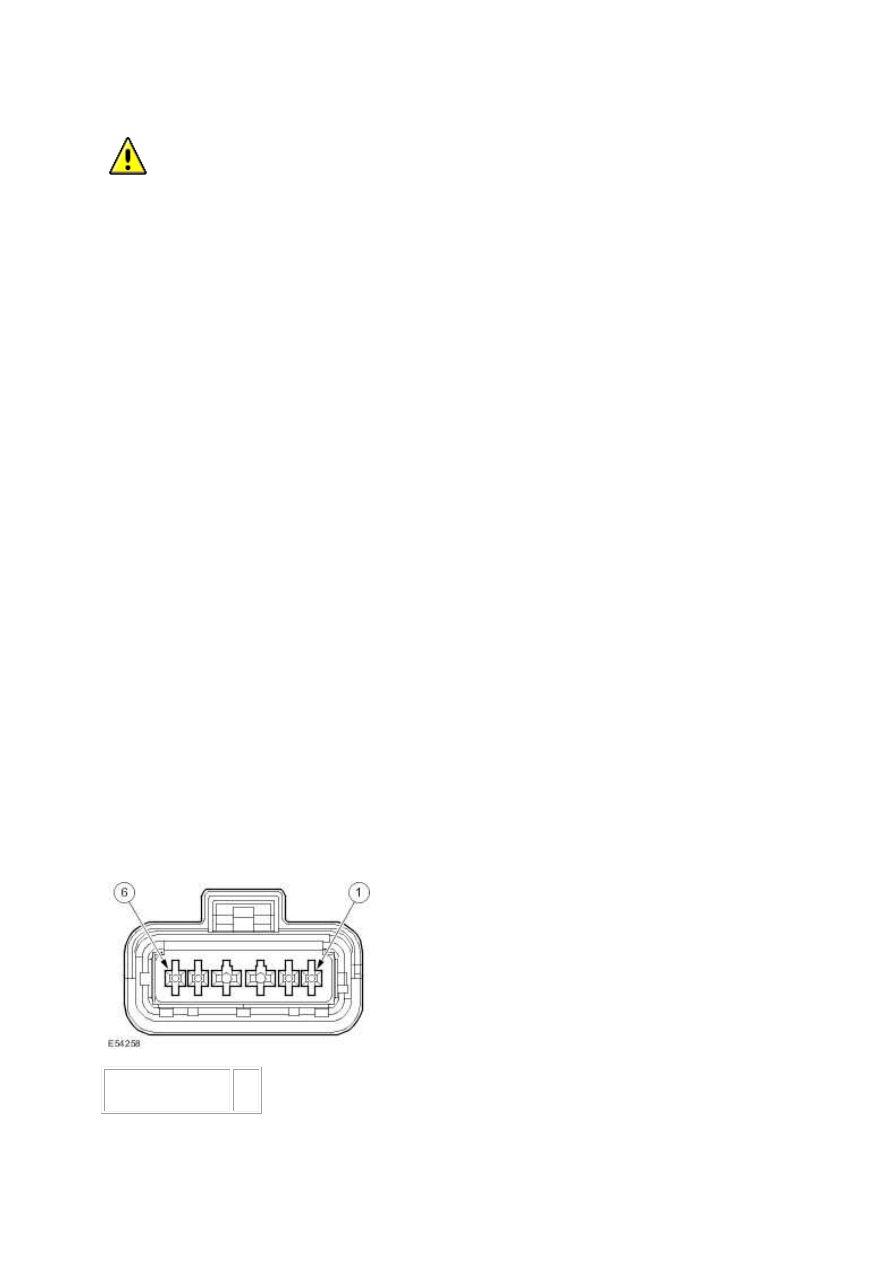

1.



Circuit



Pin

Signal from ECM



02



Ground from ECM  01



Power from ECM



06





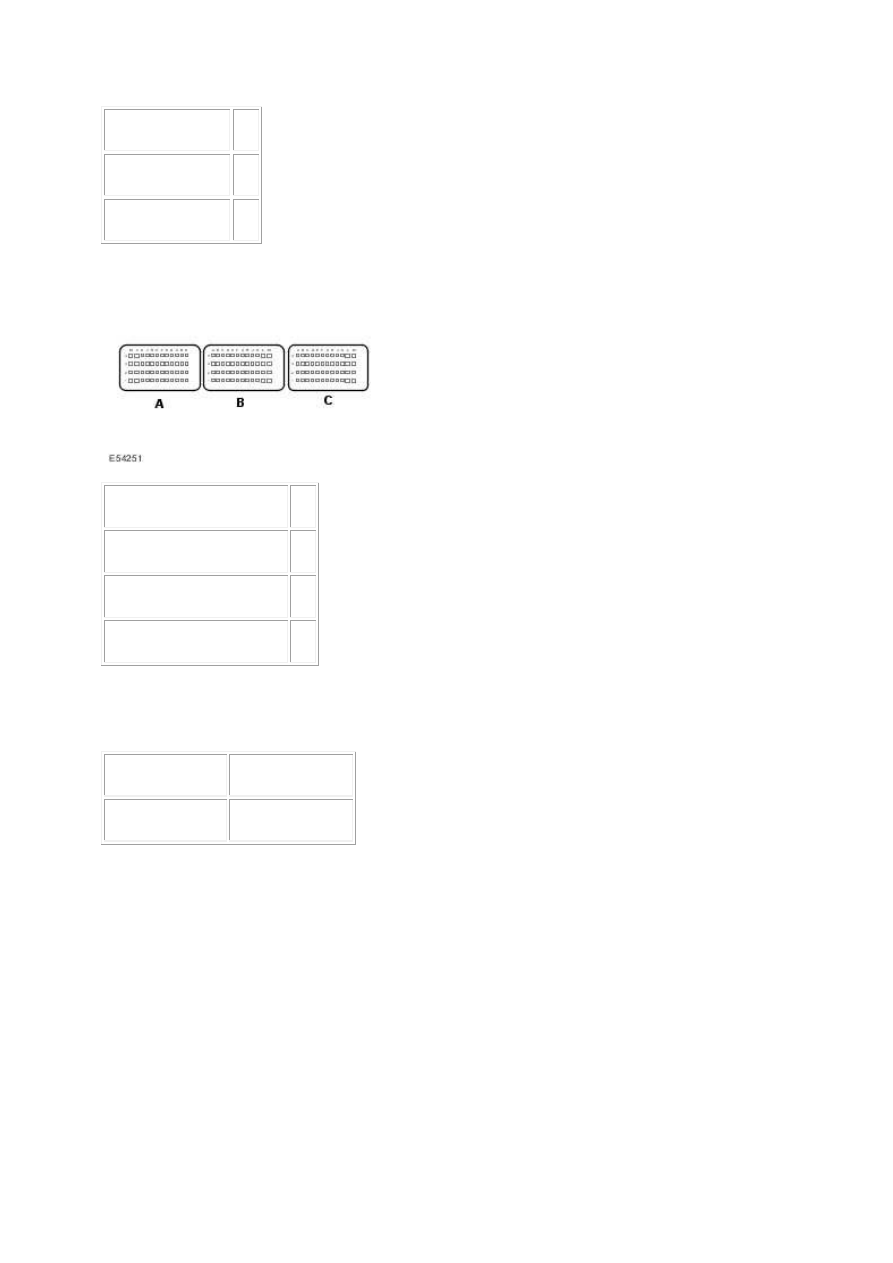

2.



Circuit



Pin

Intake air throttle - signal



E1



Intake air throttle - ground  F2



Intake air throttle - power



F1





3. Key off. 4. Disconnect the intake air throttle connector, C39. 5. Key on, engine off. 6. Measure the

resistance between:

C39, harness side

Battery



Pin 01



Negative terminal



Is the resistance less than 10 ohms?

-> Yes

GO to Pinpoint Test  G552800t2.





-> No

GO to Pinpoint Test  G552800t14.



www.

G552800t2 : CHECK THE POWER SUPPLY TO THE INTAKE AIR SHUTOFF
THROTTLE

1. Measure the voltage between:

C39, harness side

Battery



Pin 06



Negative terminal



Is the voltage between 4.8 and 5.2 volts?

-> Yes

GO to Pinpoint Test  G552800t3.





-> No

GO to Pinpoint Test  G552800t11.



G552800t3 : CHECK THE INTAKE AIR SHUTOFF THROTTLE SIGNAL CIRCUIT
FOR SHORT CIRCUIT TO GROUND

1. Measure the resistance between:

C39, harness side

Battery



Pin 02



Negative terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552800t4.





-> No

GO to Pinpoint Test  G552800t7.



G552800t4 : CHECK THE INTAKE AIR SHUTOFF THROTTLE SIGNAL CIRCUIT
FOR SHORT CIRCUIT TO POWER

1. Measure the resistance between:

C39, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552800t5.





-> No

GO to Pinpoint Test  G552800t9.



G552800t5 : CHECK THE INTAKE AIR SHUTOFF THROTTLE SIGNAL CIRCUIT
FOR SHORT CIRCUIT TO SENSOR POWER

1. Measure the resistance between:

C39, harness side  C39, harness side

Pin 02



Pin 06





Is the resistance greater than 100 Kohms?

-> Yes

GO to Pinpoint Test  G552800t6.





-> No

GO to Pinpoint Test  G552800t10.



G552800t6 : CHECK THE INTAKE AIR SHUTOFF THROTTLE SIGNAL CIRCUIT
FOR HIGH RESISTANCE

1. Key off. 2. Disconnect the ECM connector, C100. 3. Measure the resistance between:

C39, harness side  C100, harness side

Pin 02



Pin E1





Is the resistance less than 10 ohms?
