Jaguar XJ (X350). Manual - part 766

PINPOINT TEST  G552799p1 : GLOW
PLUG CONTROL MODULE (GPCM)
CONTROL CIRCUIT

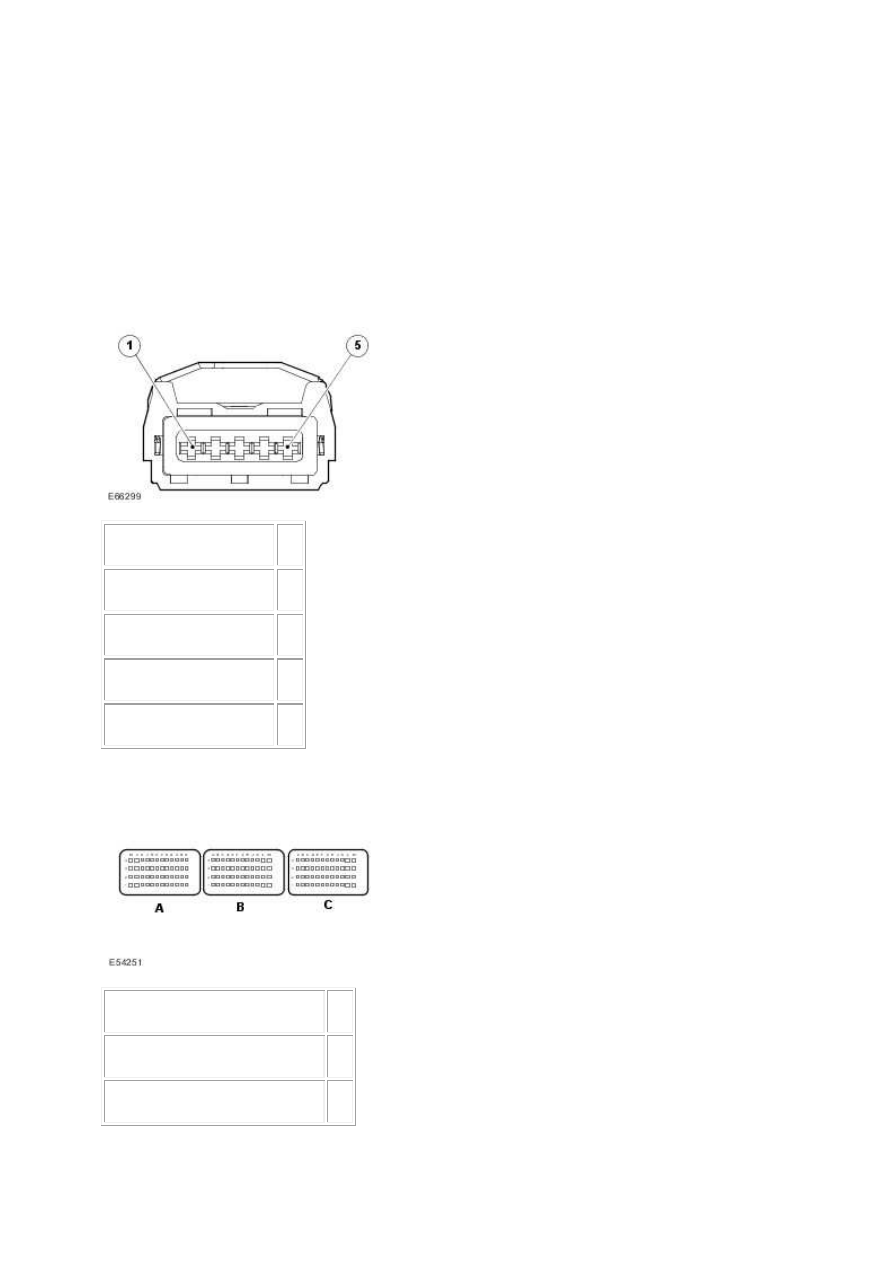

G552799t1 : CHECK THE GPCM CONTROL CIRCUIT FOR SHORT CIRCUIT TO
GROUND

1.



Circuit



Pin

Ground



01



Control from ECM



02



Power supply from FPDB  03



Logic monitor



05





2.



Circuit



Pin

Glow plug control module signal  G3



Logic monitor



E3





3. Key off. 4. Disconnect the GPCM electrical connector, EC69. 5. Measure the resistance between:

E69, harness side

Battery



Pin 02



Negative terminal



Is the resistance greater than 10 Kohms?

-> Yes

GO to Pinpoint Test  G552799t3.





-> No

GO to Pinpoint Test  G552799t2.



G552799t2 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS OR
THE MODULE

1. Disconnect the ECM connector, C100. 2. Measure the resistance between:

EC69, harness side

Battery



Pin 02



Negative terminal



Is the resistance greater than 10 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation.

G552799t3 : CHECK THE GPCM CONTROL CIRCUIT FOR SHORT CIRCUIT TO
POWER

1. Key off. 2. Measure the resistance between:

EC69, harness side

Battery



www.

Pin 02



Positive terminal



Is the resistance greater than 10 Kohms?

-> Yes

GO to Pinpoint Test  G552799t5.





-> No

GO to Pinpoint Test  G552799t4.



G552799t4 : CHECK WHETHER THE SHORT CIRCUIT IS IN THE HARNESS OR
THE module

1. Disconnect the ECM connector, C100. 2. Measure the resistance between:

EC69, harness side

Battery



Pin 02



Positive terminal



Is the resistance greater than 10 Kohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness.



-> No

REPAIR the short circuit. For additional information, refer to the wiring diagrams. Clear the DTC, test

the system for normal operation.

G552799t5 : CHECK THE GPCM CONTROL CIRCUIT FOR HIGH RESISTANCE

1. Disconnect the ECM connector, C100. 2. Measure the resistance between:

EC69, harness side  C100, harness side

Pin 02



Pin G3





Is the resistance less than 10 ohms?

-> Yes

An intermittent fault may be present in the wiring harness. Visually check for chaffed wires or other

physical damage to the harness. Refer to the warranty policy and procedures manual if a module is

suspect.



-> No

REPAIR the high resistance circuit. This circuit includes connector, PI41. For additional information,

refer to the wiring diagrams. Clear the DTC, test the system for normal operation.

PINPOINT TEST  G552799p2 : GLOW
PLUG CONTROL MODULE (GPCM)
OUTPUT

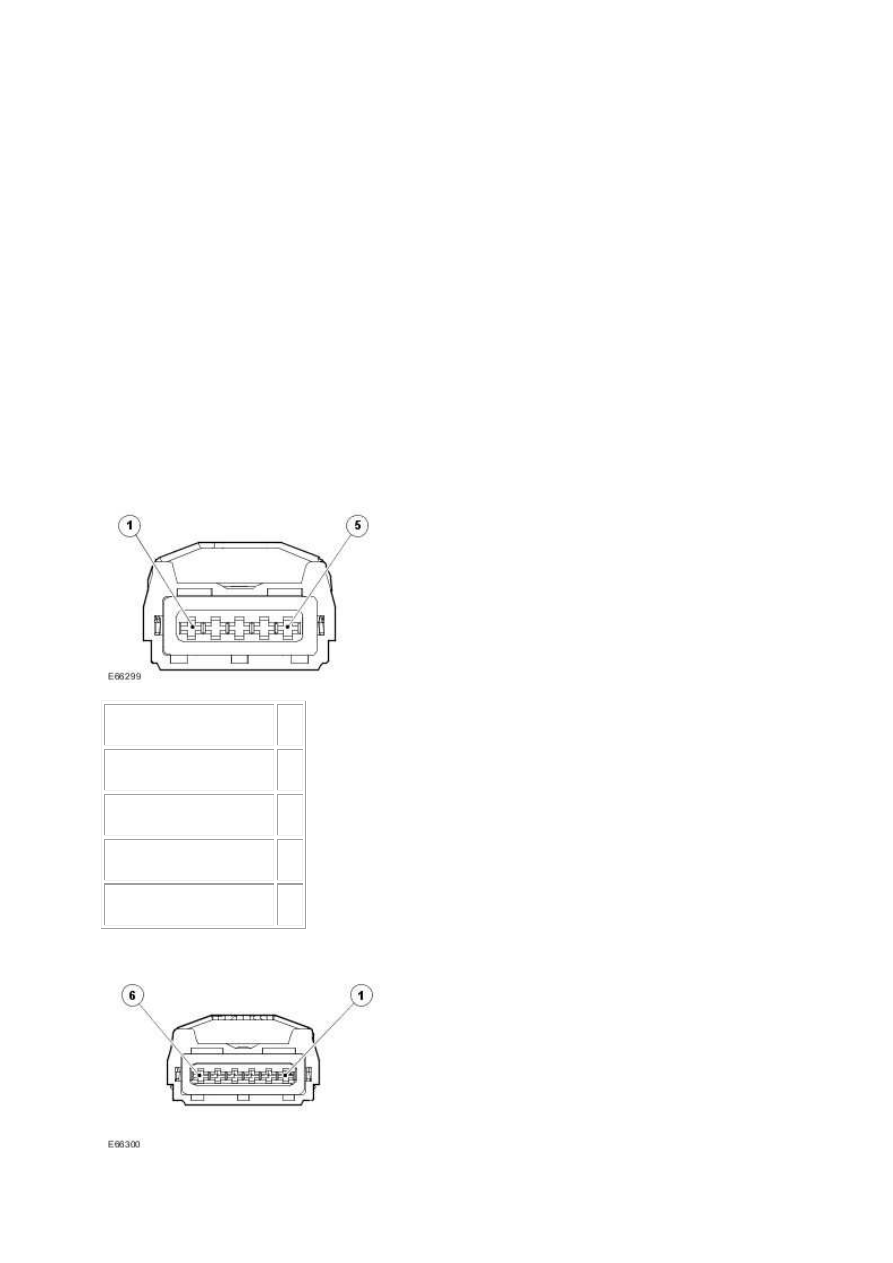

G552799t6 : CHECK THE PERMANENT POWER SUPPLY TO THE GPCM

1.



Circuit



Pin

Ground



01



Control from ECM



02



Power supply from FPDB  03



Logic monitor



05





2.
