Jaguar XJ (X350). Manual - part 741

Removal and installation





Starter Motor - 4.2L NA V8 - AJV8/4.2L SC
V8 - AJV8/3.0L NA V6 - AJ27/3.5L NA V8 -
AJV8 (86.60.01)

Removal

All vehicles



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





3 . Disconnect the engine ground cable.





Vehicles fitted with 3.0L engine



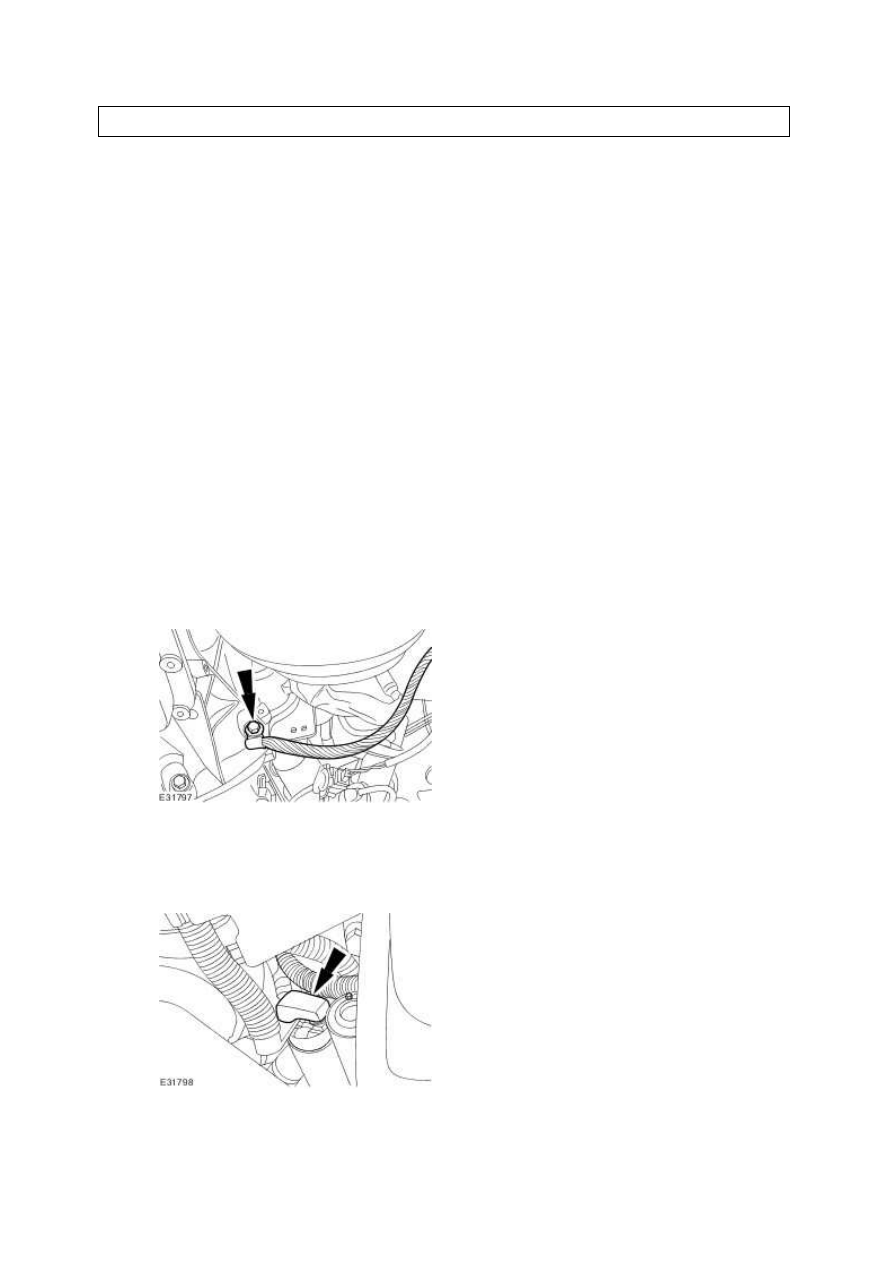

4 . Remove the starter motor positive cable cover.







5 . Detach the starter motor positive cables.







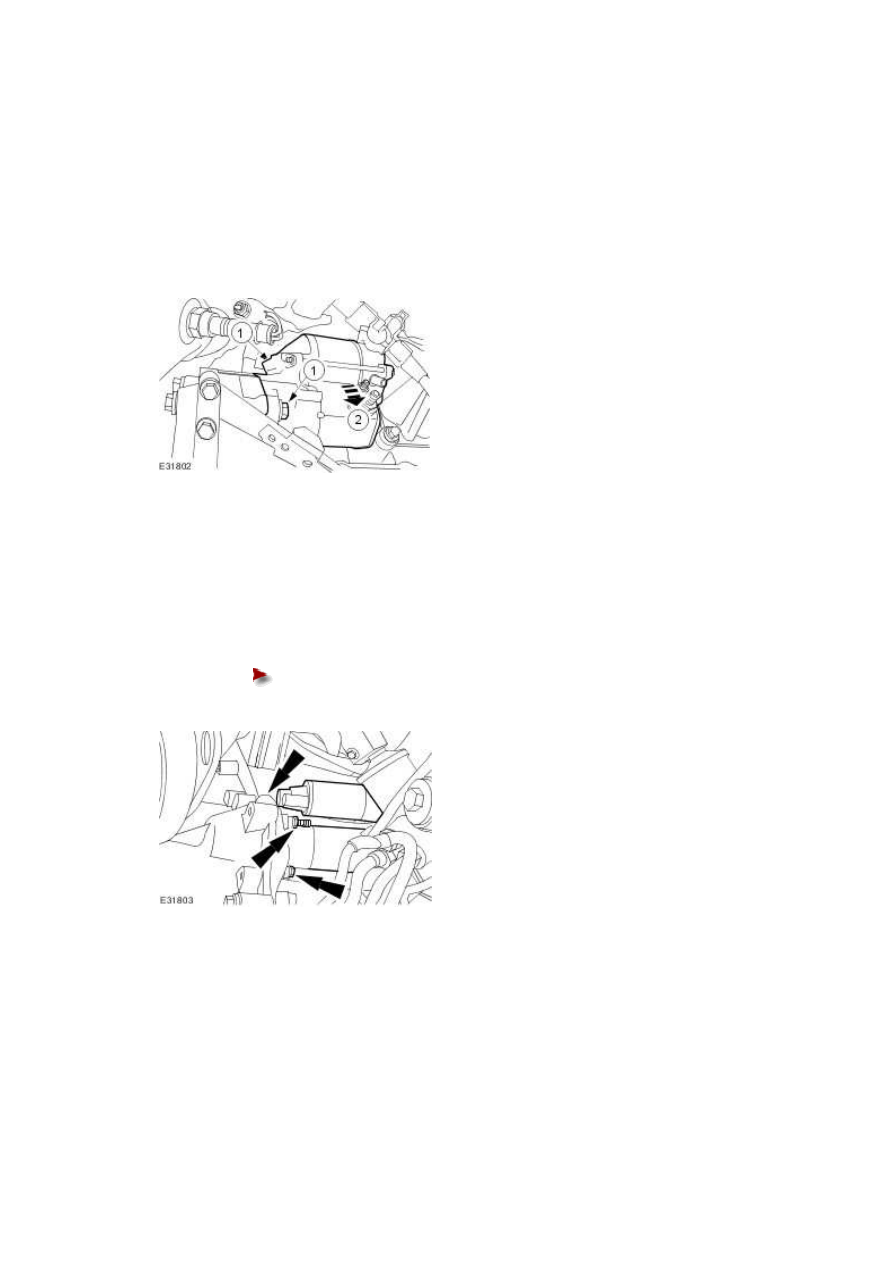

6 . Remove the starter motor.





Vehicles fitted with 3.5L or 4.2L engine



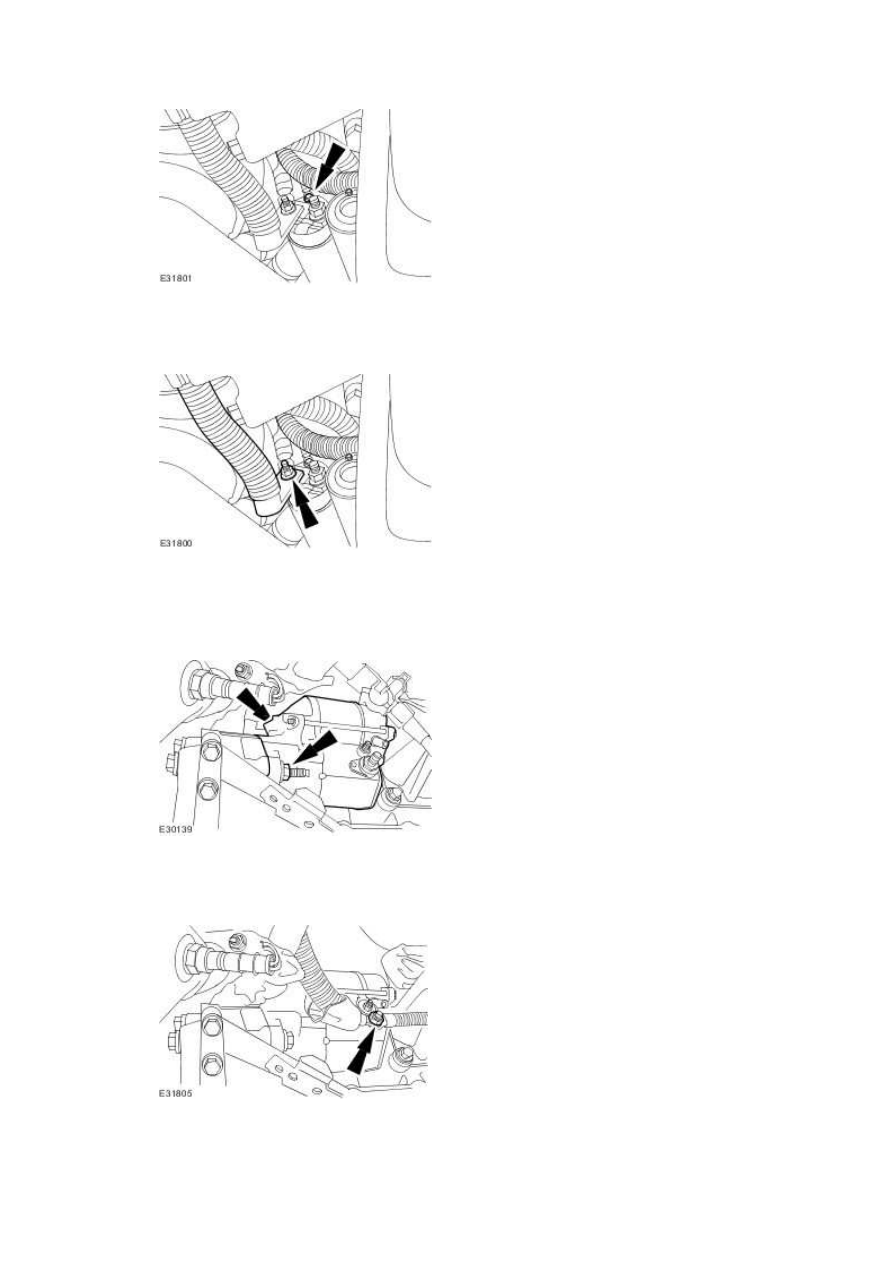

7 . Remove the starter motor positive cable cover.







8 . Detach the starter motor positive cables.



www.





9 . Remove the starter motor.

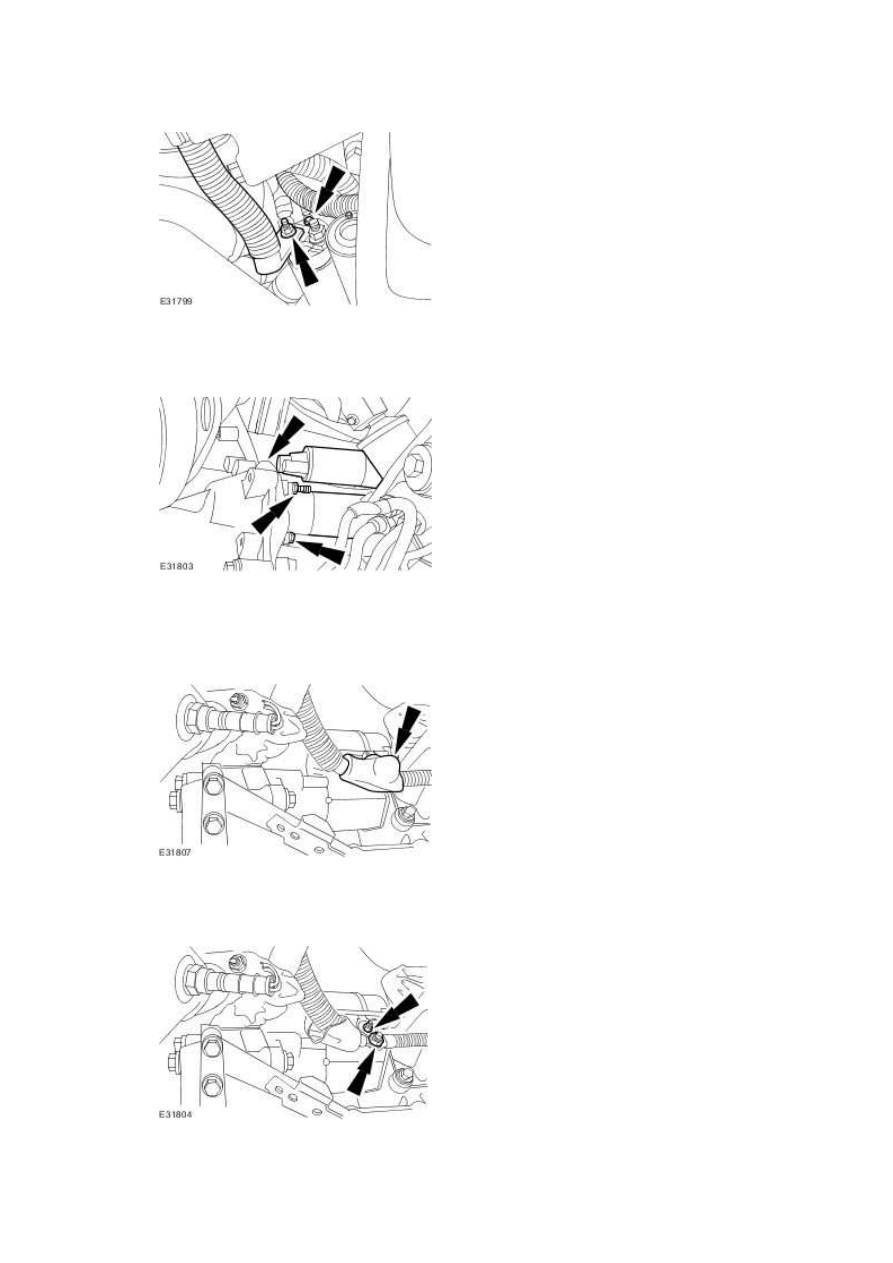

1) Remove the starter motor retaining bolts.





2) Remove the starter motor.











Installation

Vehicles with 3.0L engine



1 . To install, reverse the removal procedure.





Tighten to 25Nm











2 . Tighten to 7 Nm.







3 . Tighten to 13 Nm.





Vehicles with 3.5L or 4.2L engine



4 . Tighten to 45 Nm.







5 . Tighten to 10 Nm.
