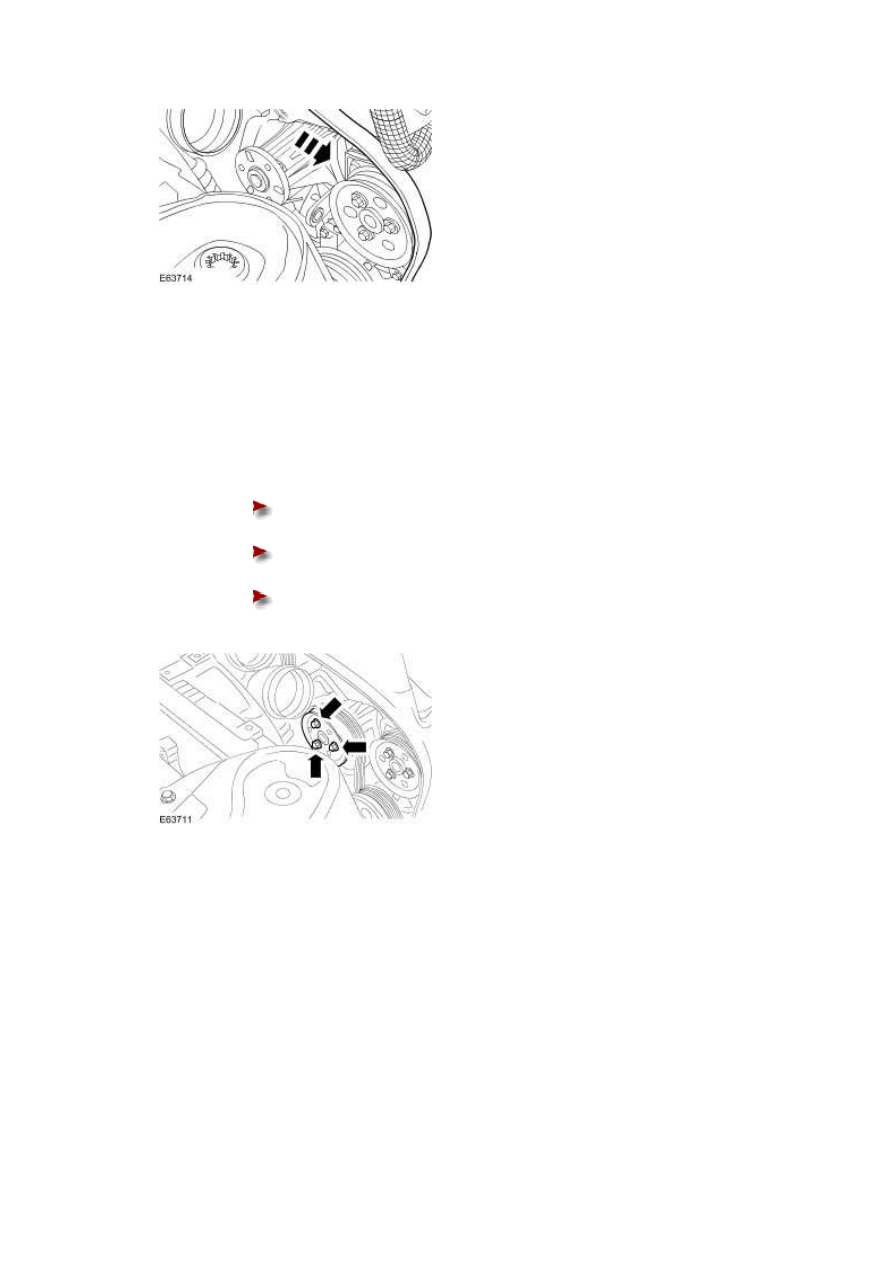

8 . NOTE:





Discard the water pump O-ring seal.



Remove the water pump.







Installation



1 . NOTE:





Install a new O-ring seal.



Install the water pump.





Tighten to 10Nm.











2 . Align the accessory drive belt.







3 . NOTE:





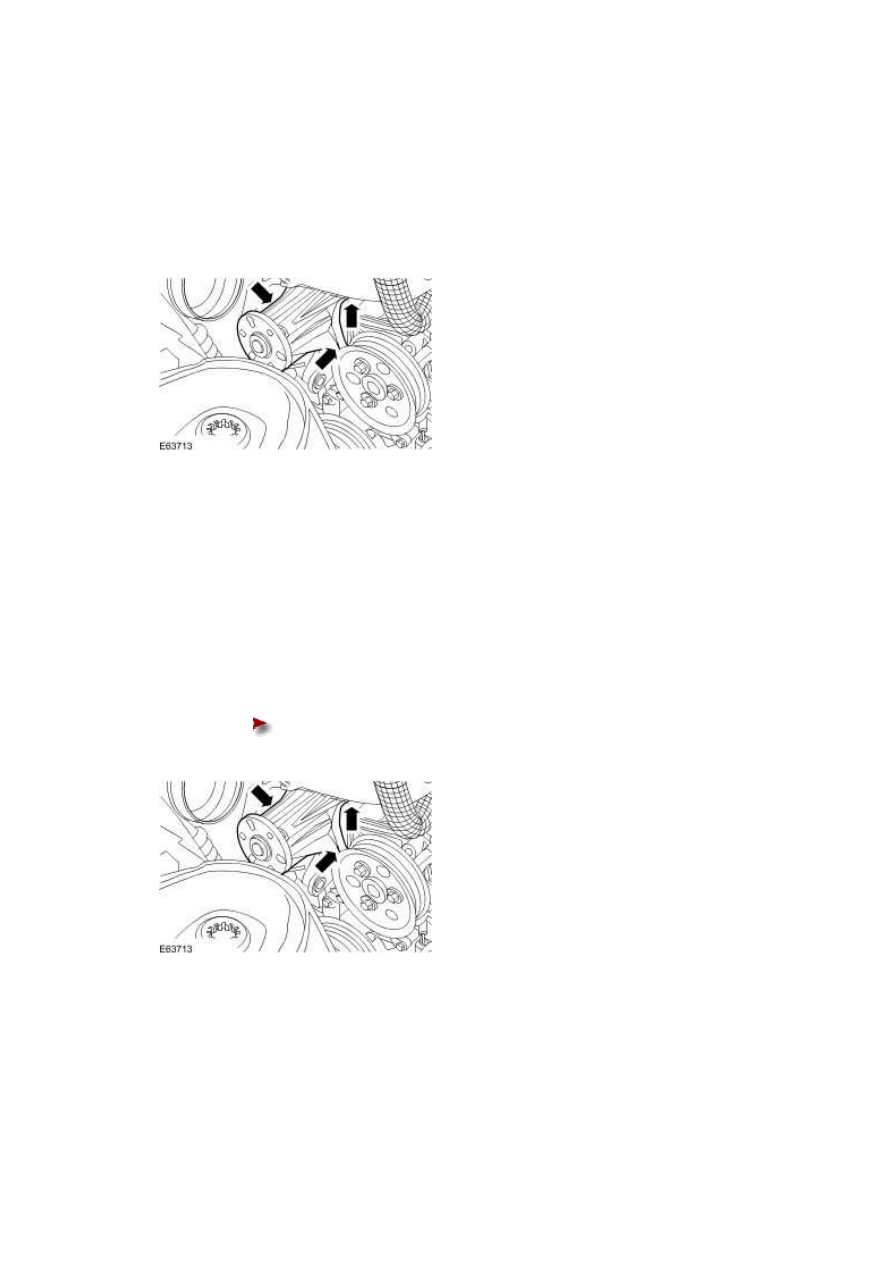

Install new water pump pulley retaining bolts.



Install the water pump pulley.





Using a suitable 6mm bar, retain the water pump pulley.







Tighten to 24 Nm.







Align the accessory drive belt.











4 . Attach the accessory drive belt.



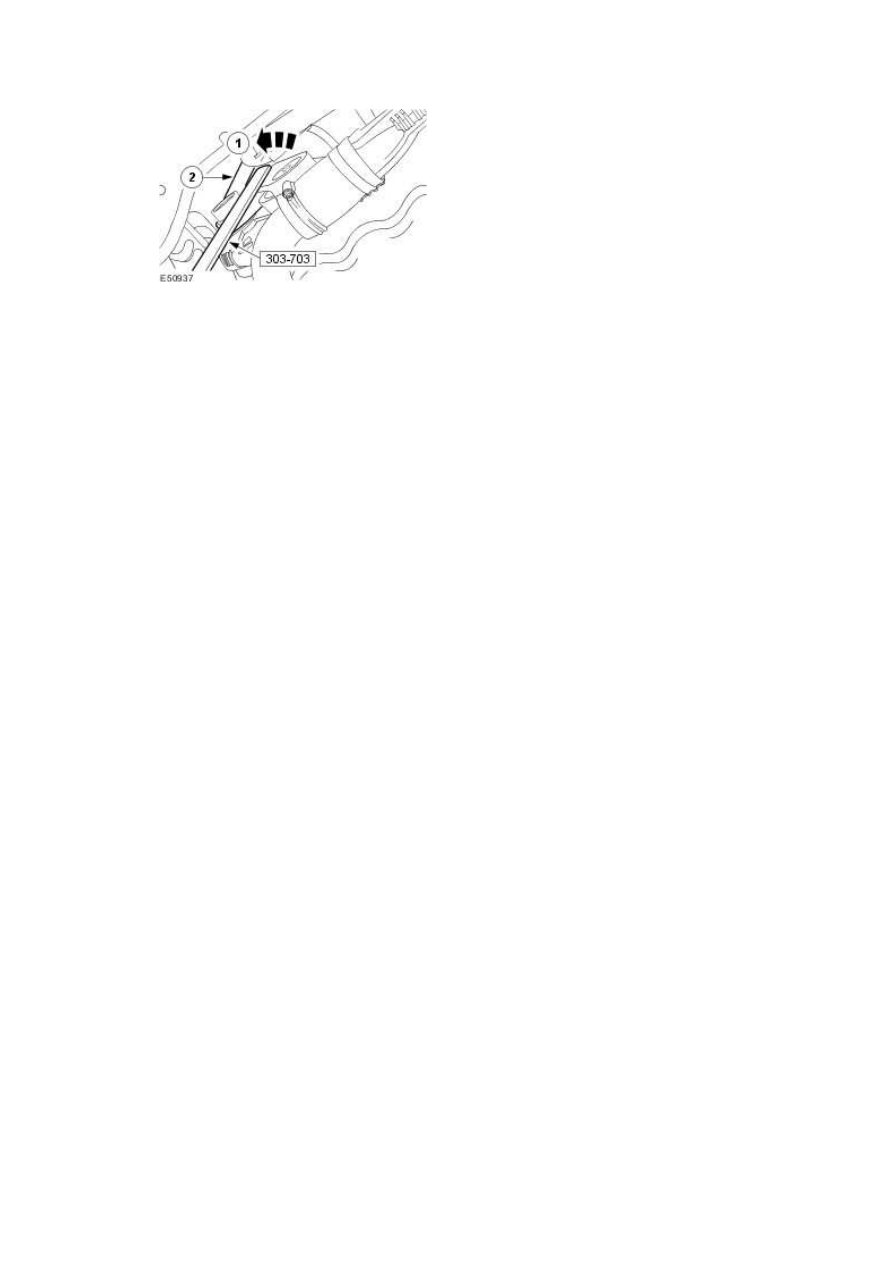

1) Using the special tool, rotate the belt tensioner counter clockwise.





2) Attach the accessory drive belt.





www.







5 . Fill the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





6 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





7 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





8 . Reconnect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)







303-04A : Fuel Charging and Controls – 3.0L





Specifications





Specifications

Torque Specifications

Description

Nm  lb-ft  lb-in

Lower intake manifold retaining bolts

10   -

89

Fuel injection supply manifold retaining bolts

10   -

89

Fuel pressure sensor

10   -

89

Throttle body

10   -

89

Fuel pressure sensor bracket retaining bolts, lower  10   -

89

Fuel pressure sensor bracket retaining bolts, upper  6

-

53
