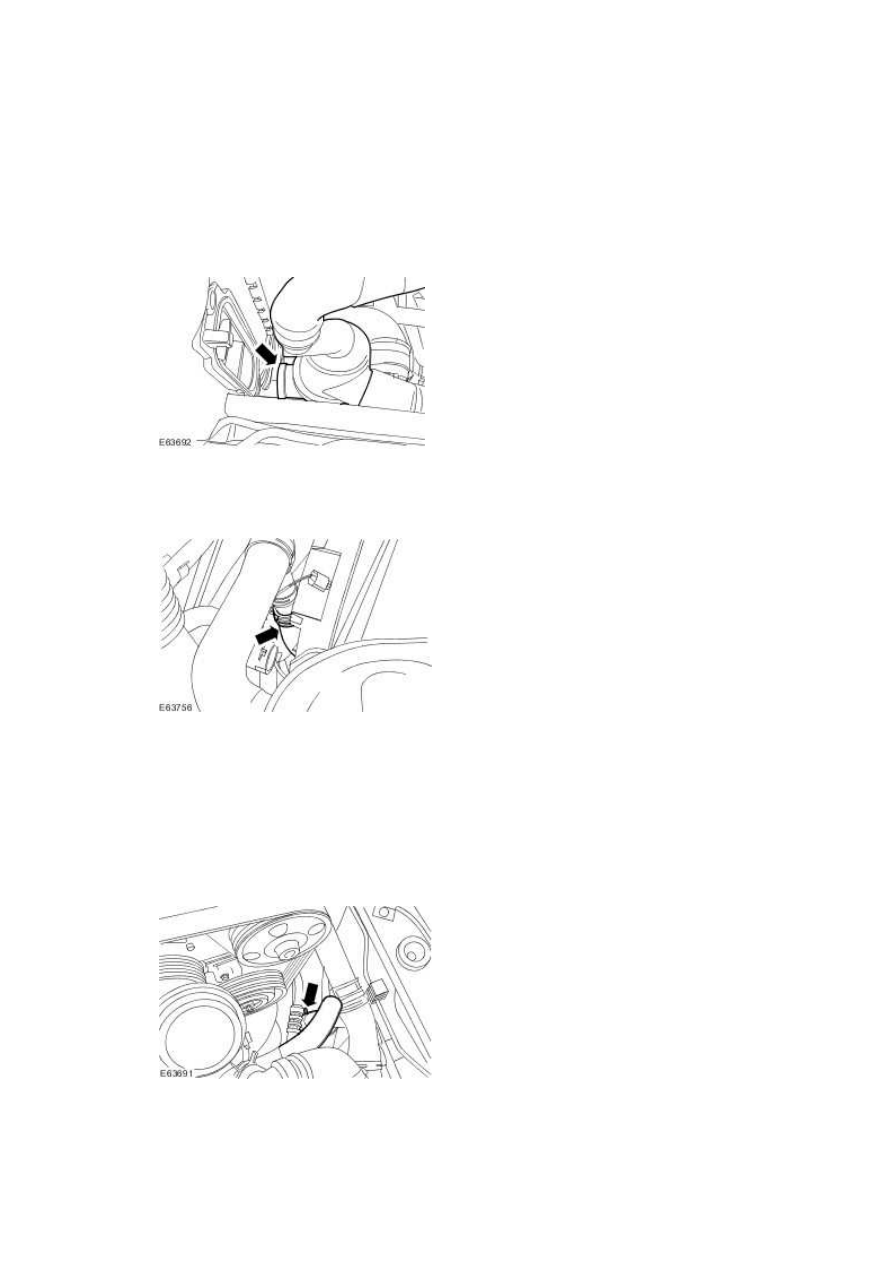

2 . NOTE:





Make sure the retaining clip is fully installed.



Attach the thermostat and hose assembly.







3 . Attach the coolant hose.







4 . Install the coolant expansion tank.

For additional information, refer to Coolant Expansion Tank (26.15.01)





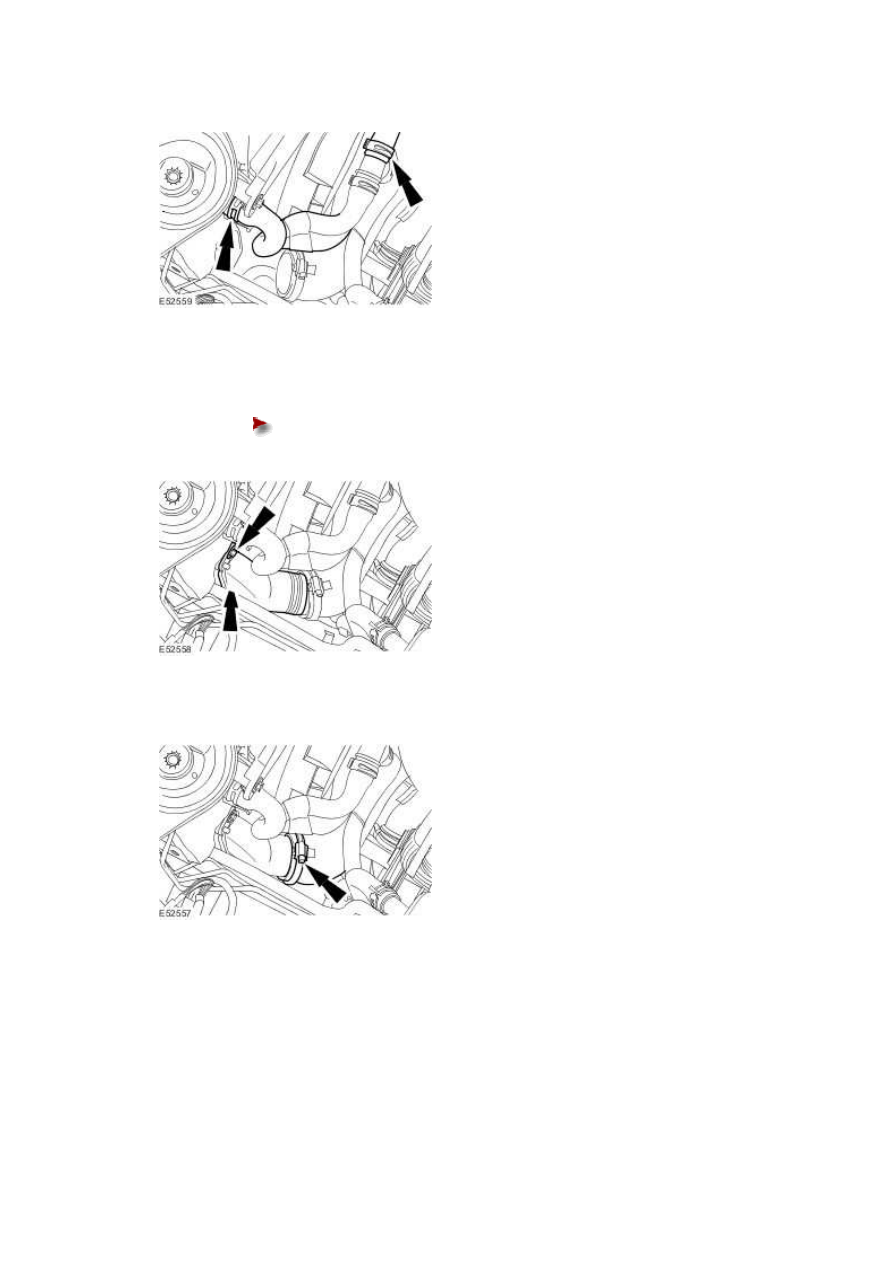

5 . Attach the transmission cooler hose.







6 . Attach the coolant hoses.







7 . Install the charge air cooler inlet elbow.





Tighten to 7 Nm.











8 . Attach the charge air cooler inlet hose.







9 . Install the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





10 . Fill the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding

www.



Water Pump (26.50.01)

Special Service Tools





Accessory belt detensioner

303-703

Removal



1 . Disconnect the battery ground cable.

For additional information, refer to Battery Disconnect and Connect





2 . Remove the air cleaner.

For additional information, refer to Air Cleaner (19.10.05)





3 . Drain the cooling system.

For additional information, refer to Cooling System Draining, Filling and Bleeding





4 . Remove the air deflector.

For additional information, refer to Air Deflector (76.11.41)





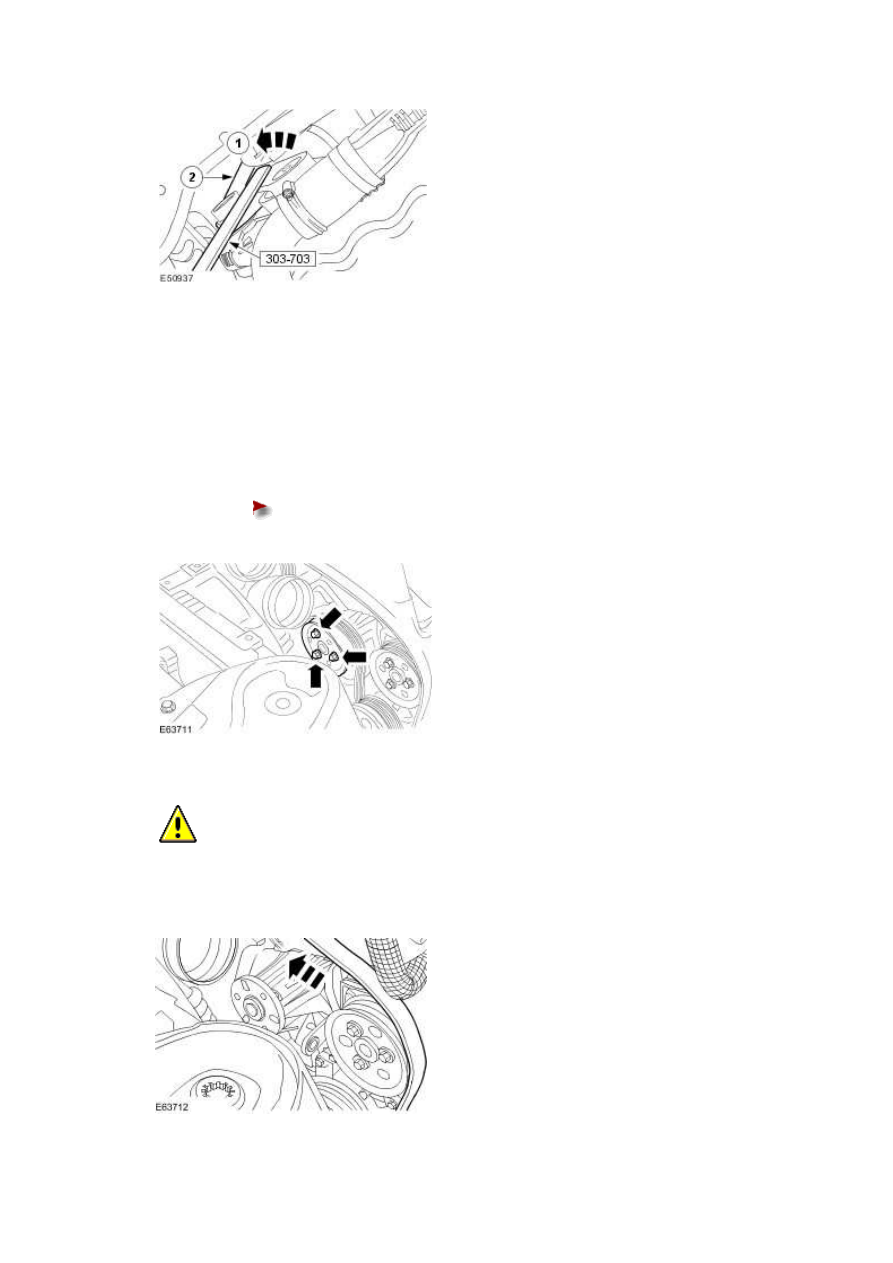

5 . Detach the accessory drive belt.



1) Using the special tool, rotate the belt tensioner counter clockwise.





2) Detach the accessory drive belt.











6 . NOTE:





Discard the water pump pulley retaining bolts.



Remove the water pump pulley.





Using a suitable 6mm bar, retain the water pump pulley.











7

.



  CAUTION: Reposition the accessory drive belt to prevent contamination from the

coolant. Failure to follow this instruction may result in damage to the vehicle.





Reposition the accessory drive belt.
