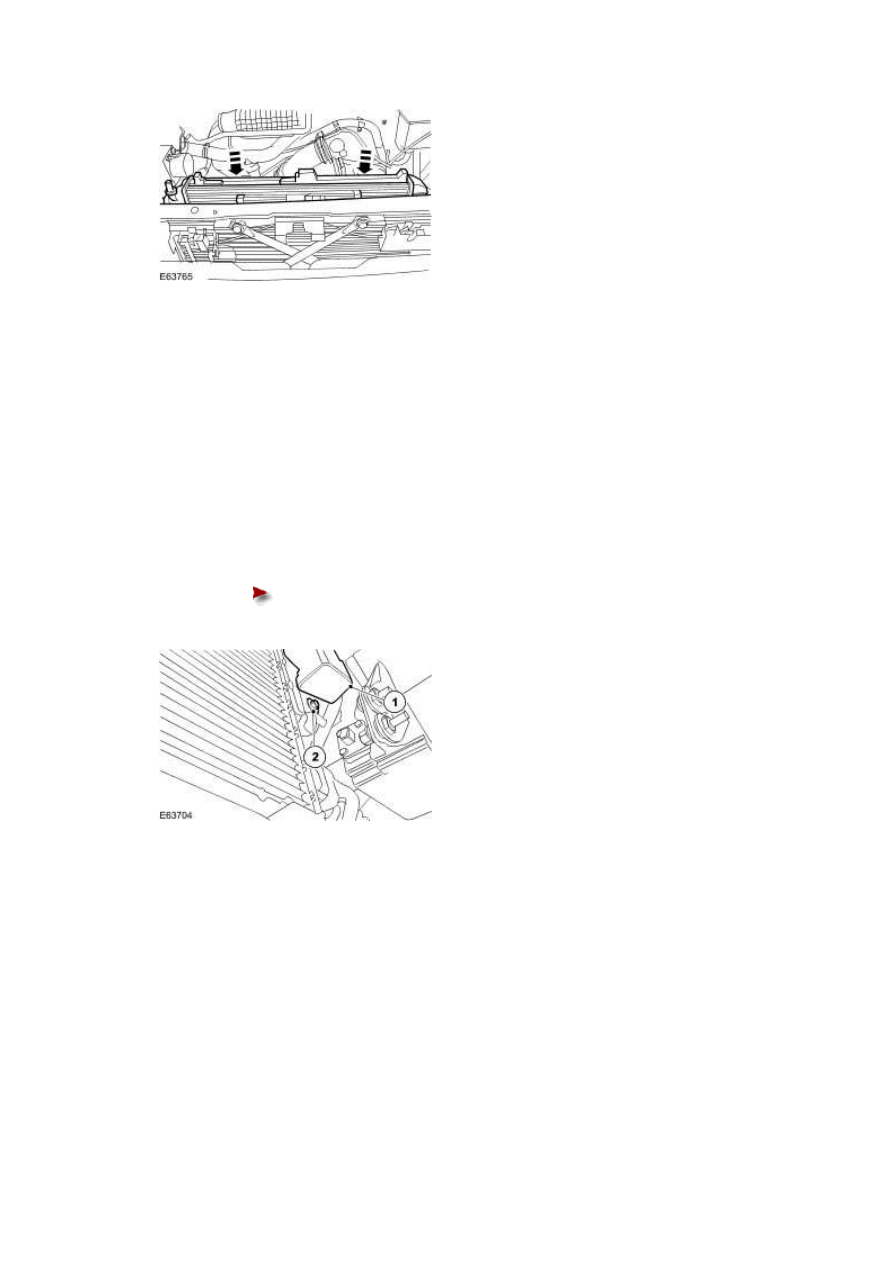

2) Install the charge air cooler retaining bolts.







Tighten to 7 Nm.











2 . Fit the foam insulation pads.

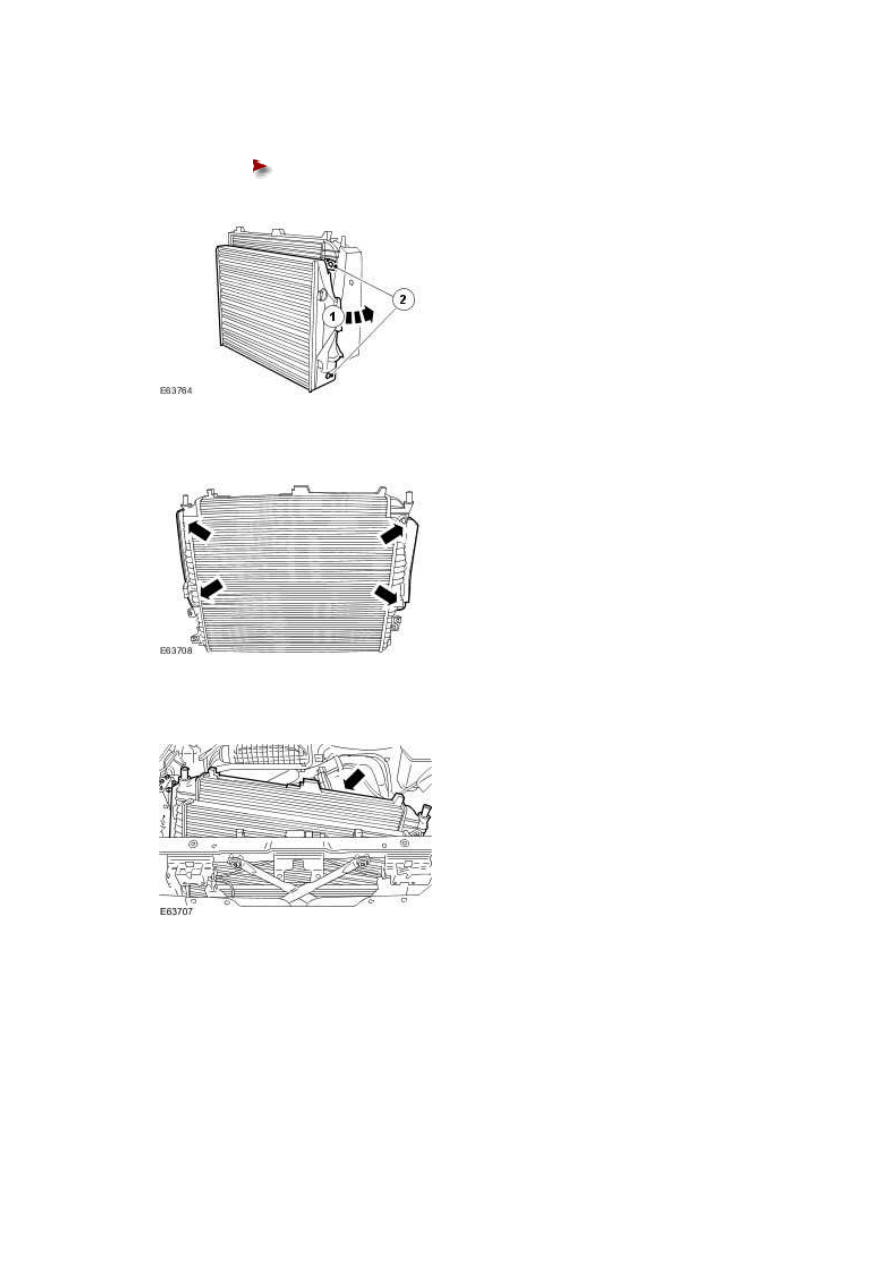

3 . Install the radiator assembly.







4 . Reposition the radiator forwards.







5 . Raise the vehicle.

For additional information, refer to Lifting





6 . Install the left-hand air conditioning condensor retaining bolt.



1) Install the foam insulation pad.





2) Install the left-hand air conditioning condensor retaining bolt.







Tighten to 7 Nm.











7 . Install the right-hand air conditioning condensor retaining bolt.



1) Install the foam insulation pad.





2) Install the right-hand air conditioning condensor retaining bolt.





3) Tighten to 7 Nm.





www.

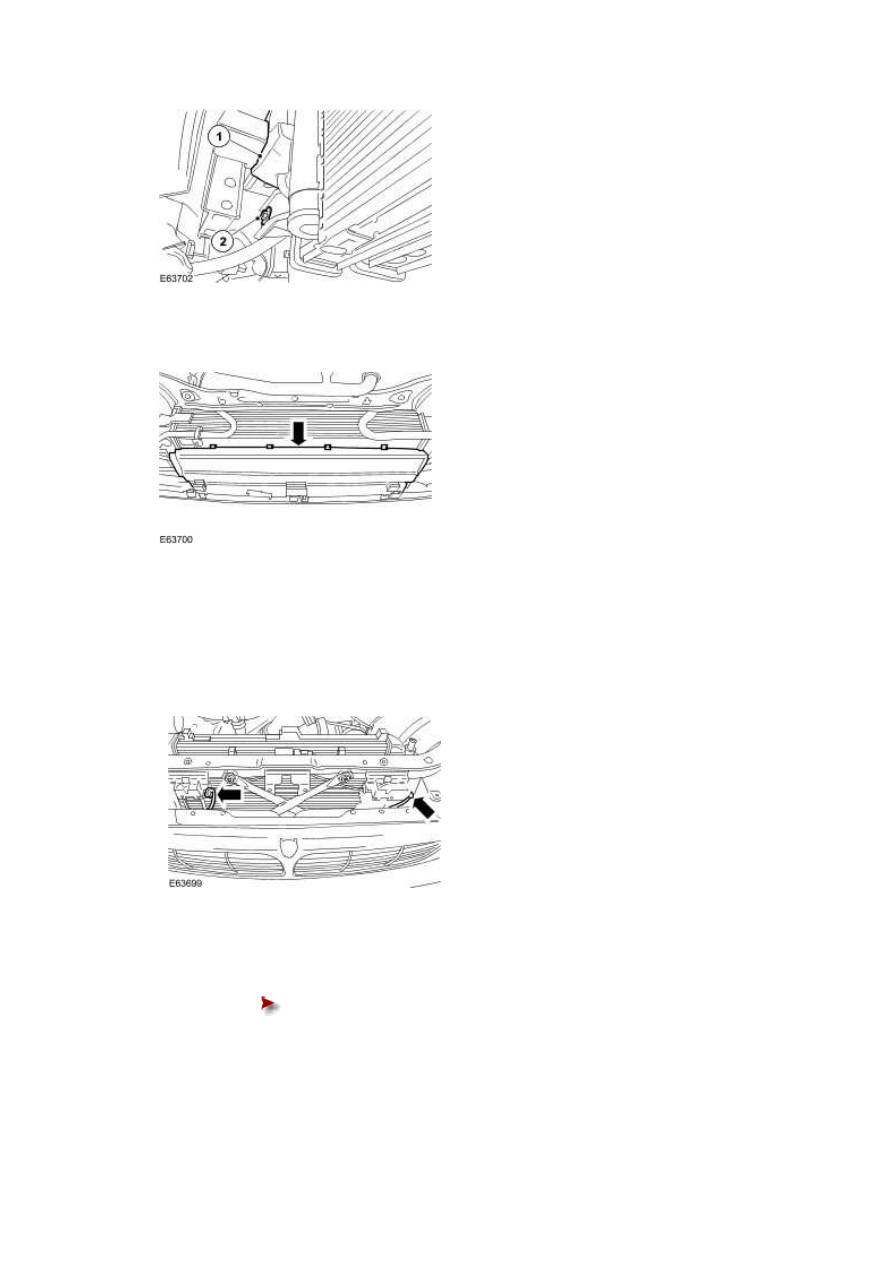

8 . Install the radiator lower cowl.







9 . Lower the vehicle.





10 . Remove the tie straps supporting the condensor.

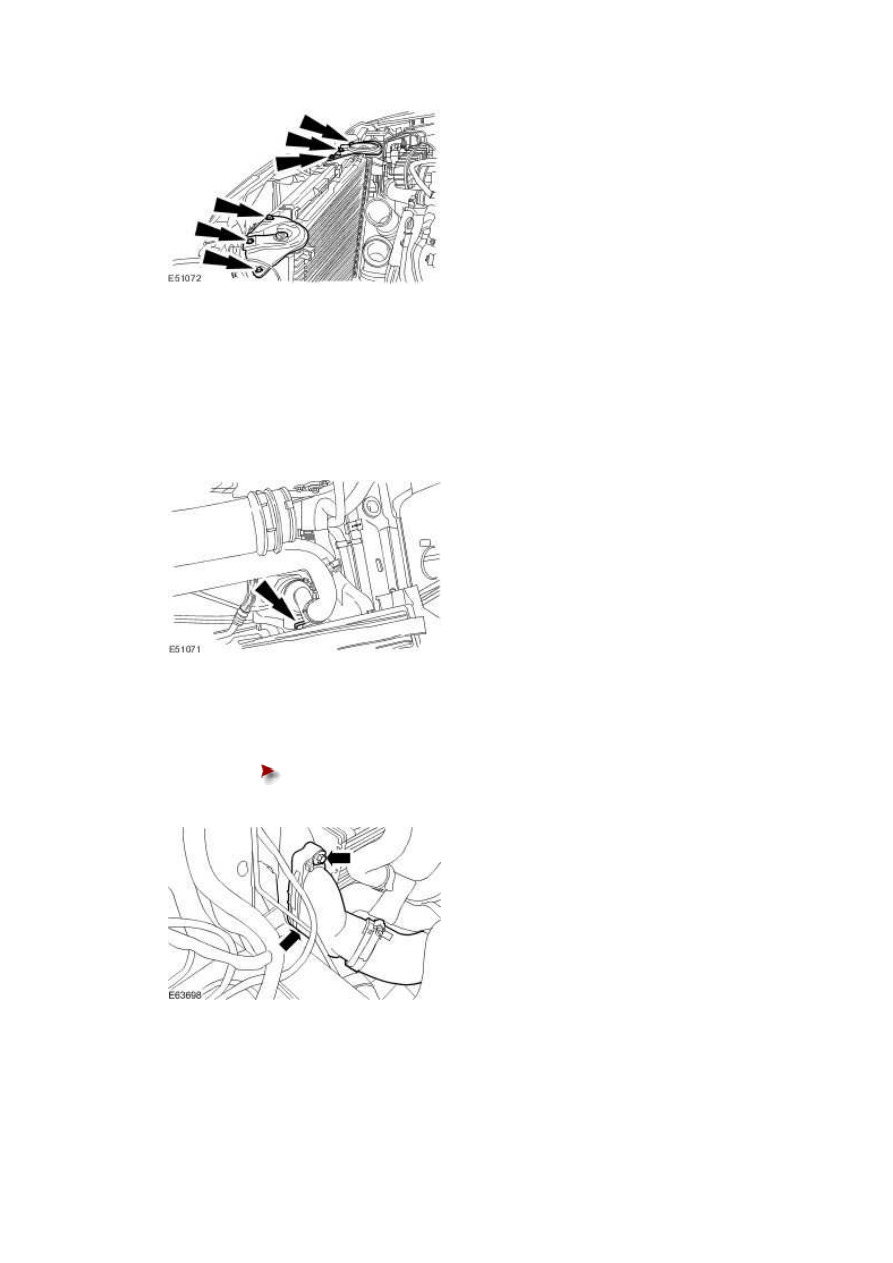

11 . Install the radiator mounting brackets.





Tighten to 7 Nm.











12 . NOTE:





Make sure the retaining clip is fully installed.



Attach the thermostat.







13 . Attach the charge air cooler intake elbow.





Tighten to 7 Nm.











14 . Connect the coolant hose.
