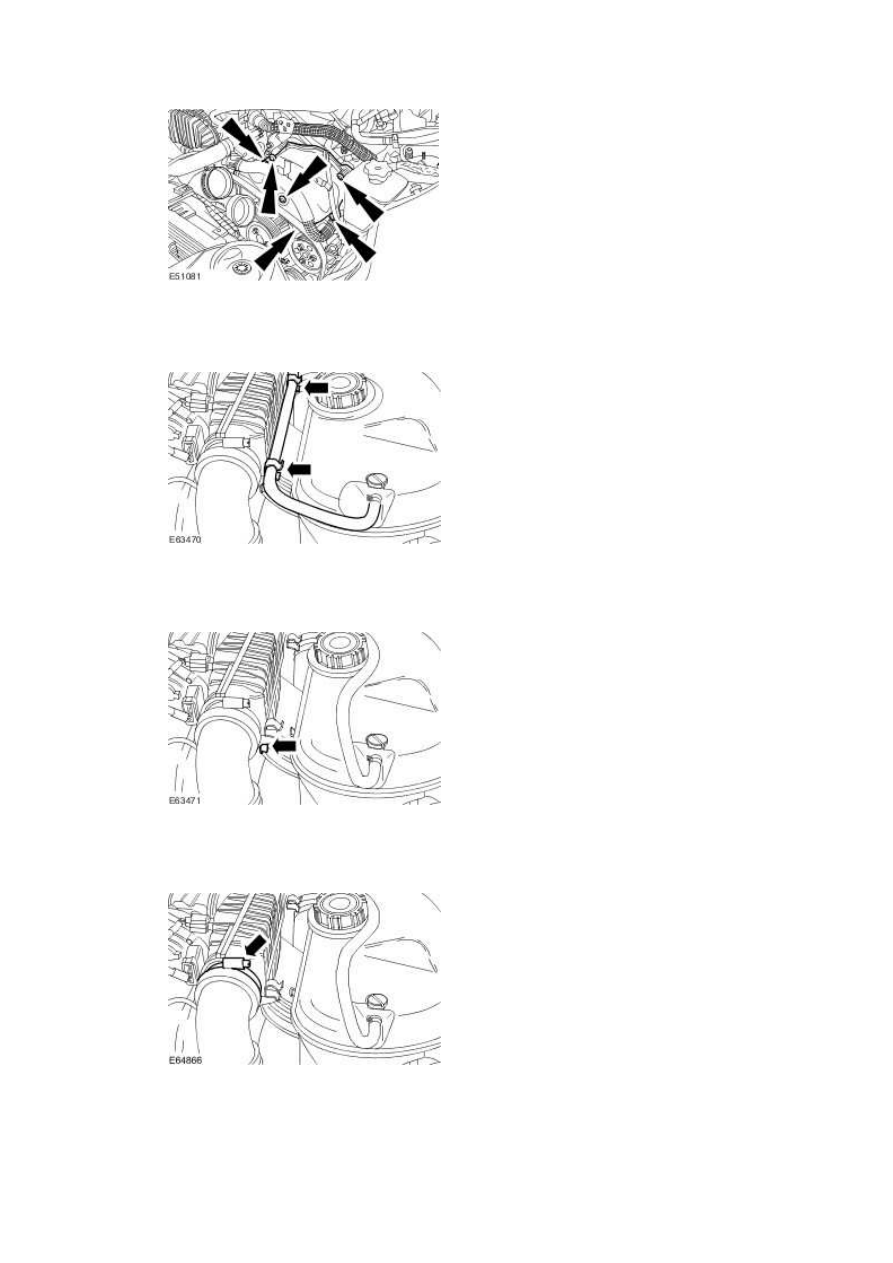

16 . Detach the coolant hose.







17 . Remove the retaining bolt.







18 . Loosen the charge air cooler retaining clip.







19 . Disconnect the electrical connectors.







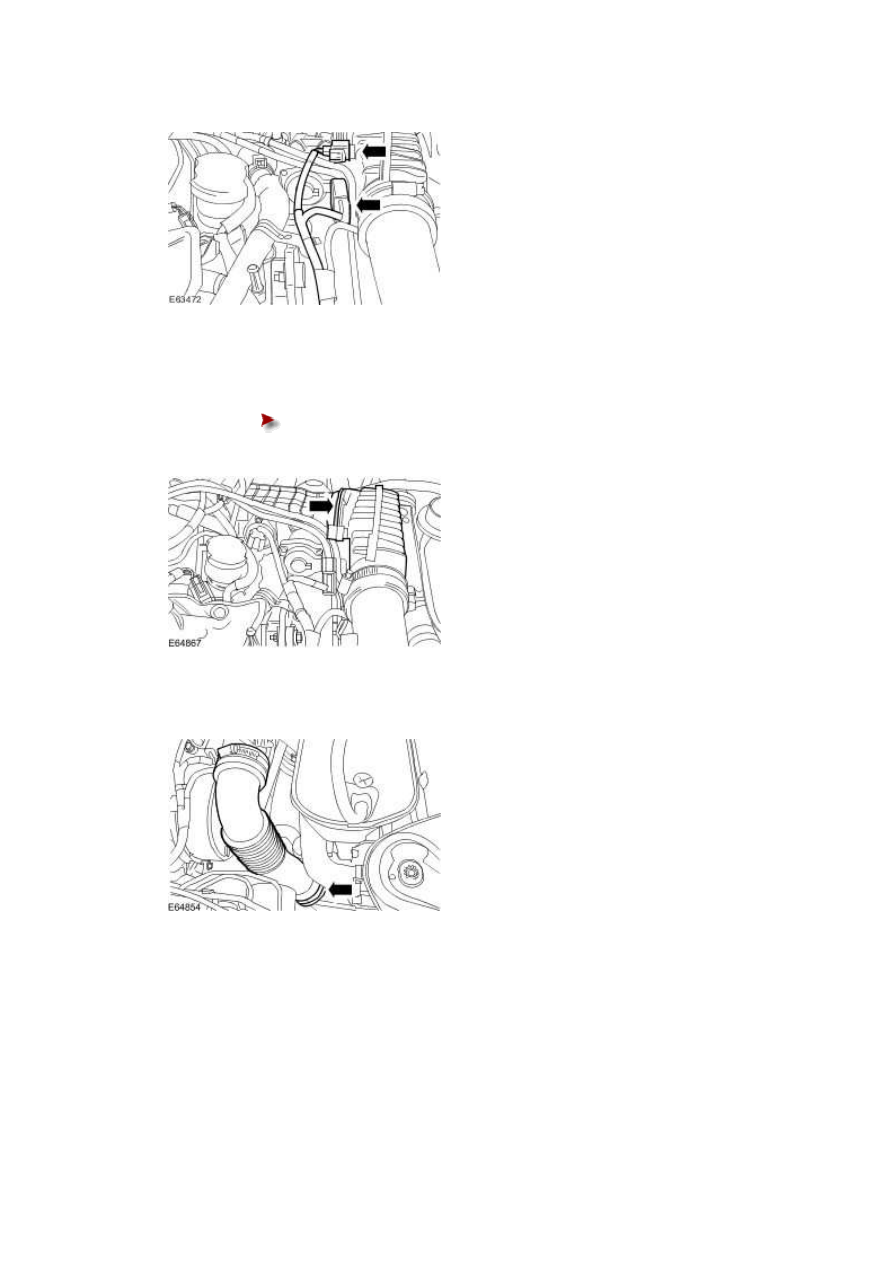

20 . Remove the intake air shutoff throttle elbow.





Release the retaining clip.











21 . Remove the charge air cooler pipe.







22 . Detach the port deactivation valve retaining bracket.

www.







23 . Detach the coolant hose.







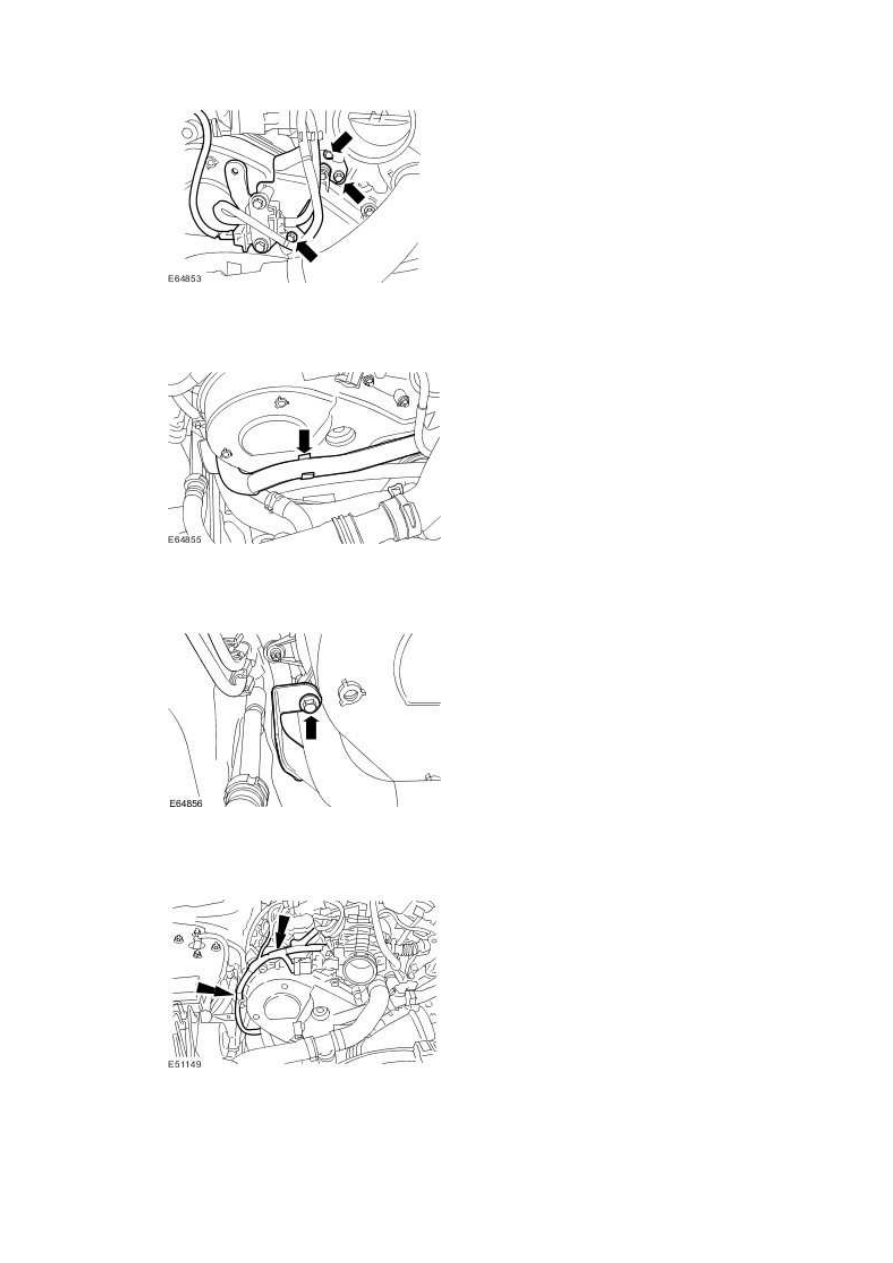

24 . Detach the EGR cooler pipe.







25 . Detach the air temperature sensor wiring harness.







26 . Detach the EGR valve tube.





Remove the retaining bolt.











27 . Remove the right-hand timing cover.





Remove and discard the gaskets











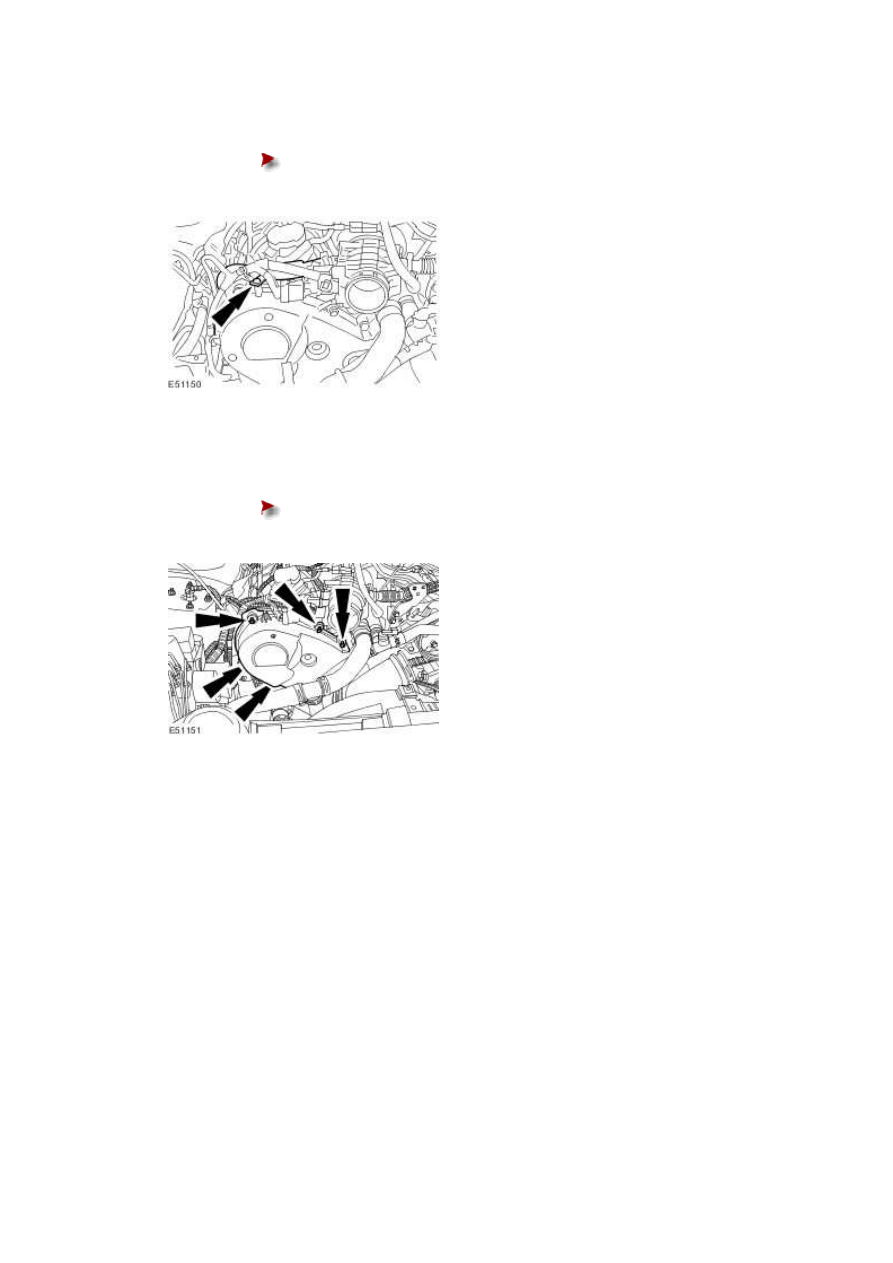

28 . Remove the crankshaft vibration damper.

For additional information, refer to Crankshaft Vibration Damper (12.21.09)





29 . Detach the charge air cooler hose.



1) Remove the hose clamp.





2) Remove the retaining bolt.
