30 . Lower the vehicle.

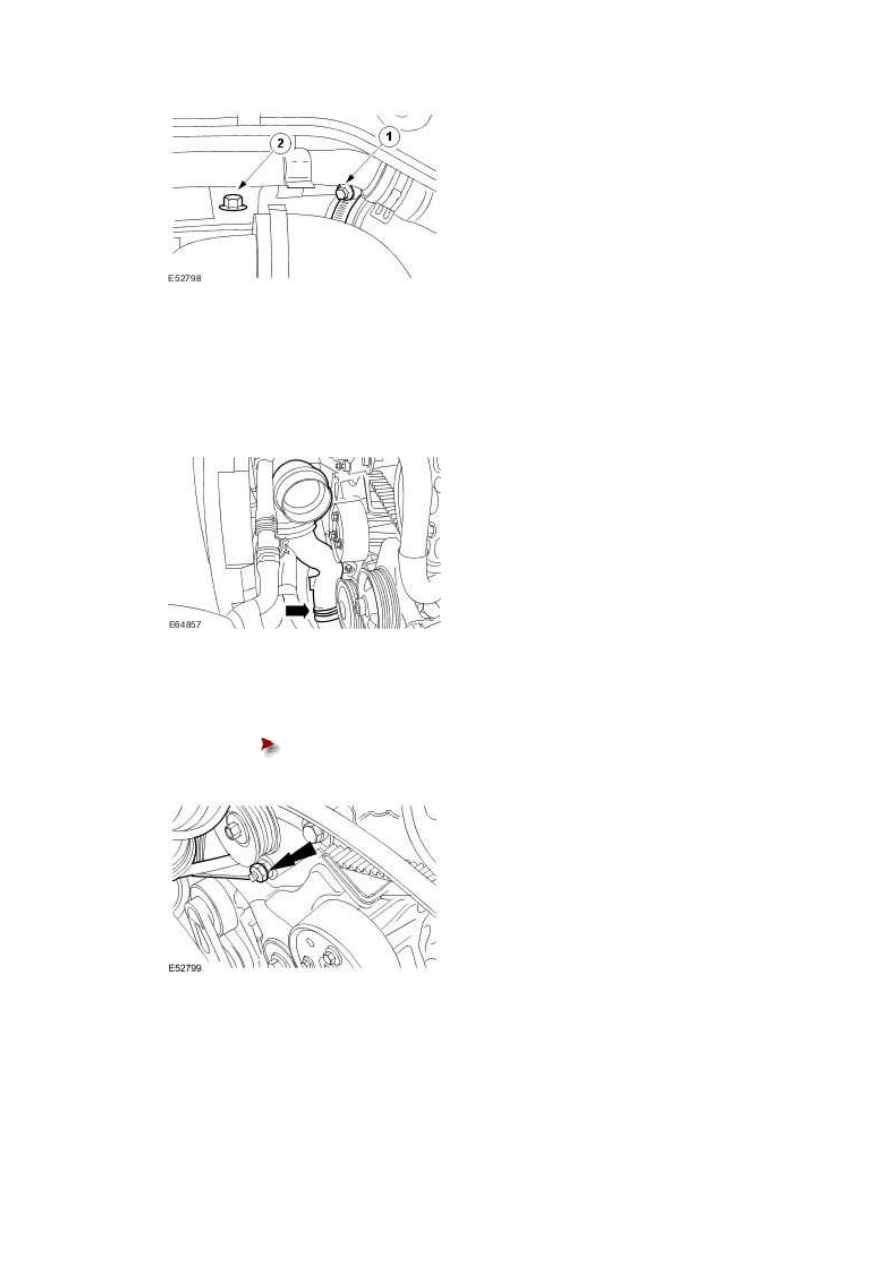

31 . Remove the charge air cooler pipe.







32 . Detach the turbocharger inlet pipe.





Remove the retaining nut.

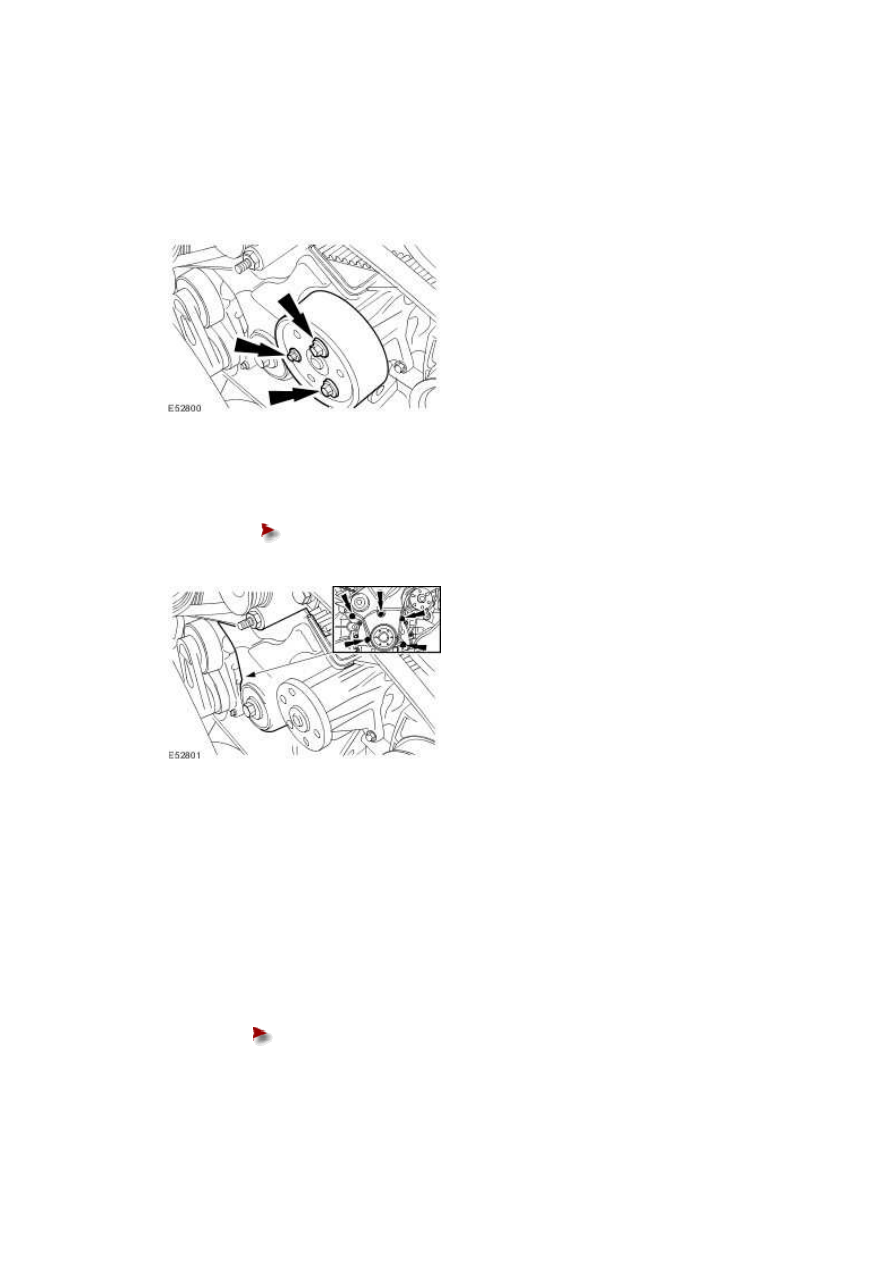

33 . NOTE:





Lock the water pump pulley with suitable 6 mm bar.



NOTE:





Discard the water pump pulley retaining bolts.



Remove the water pump pulley.







34 . Remove the lower timing cover.





Remove and discard the gasket.











Installation

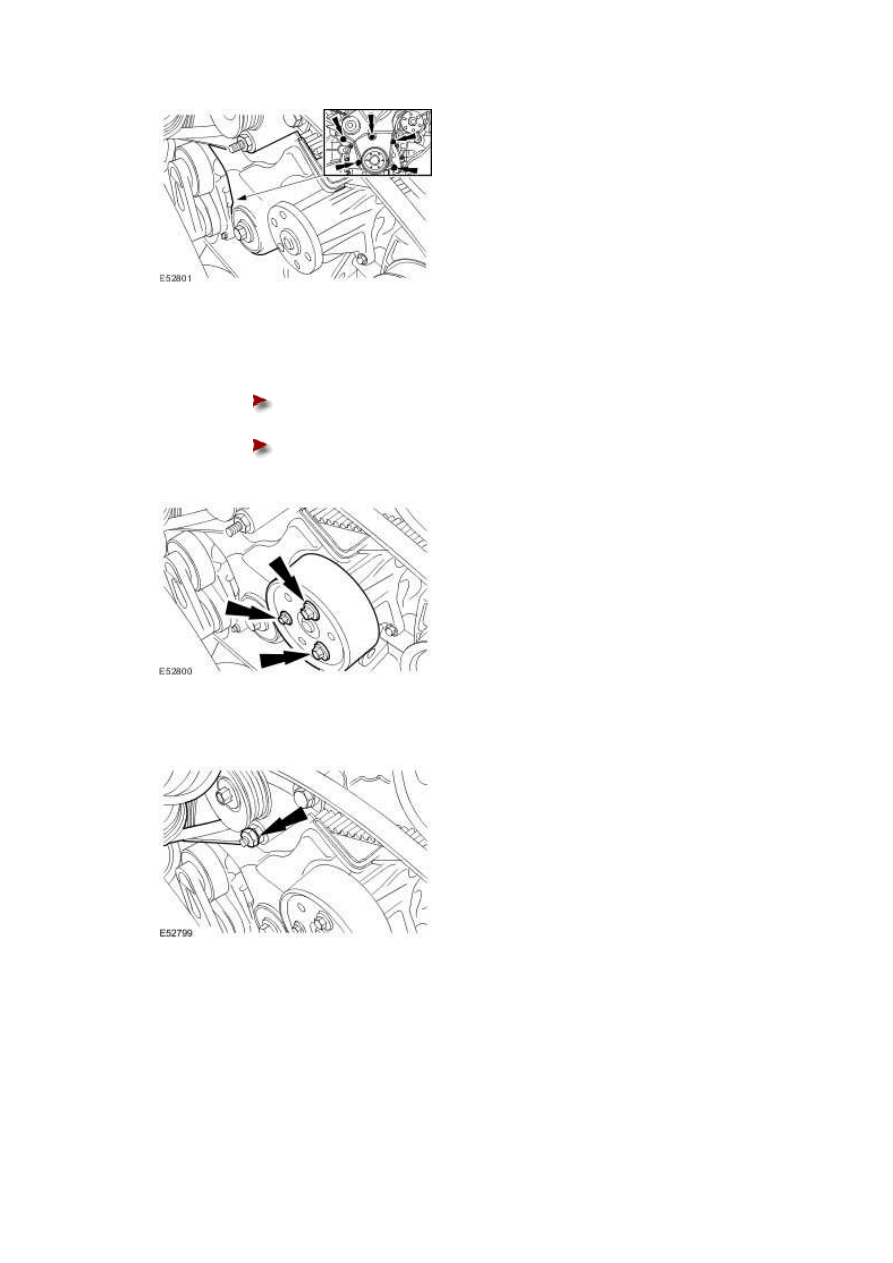

1 . NOTE:





Install a new gasket.



Install the lower timing cover.





Tighten to 10 Nm.





www.







2 . Install the water pump pulley.





Install new water pump pulley retaining bolts.







Tighten to 24 Nm.

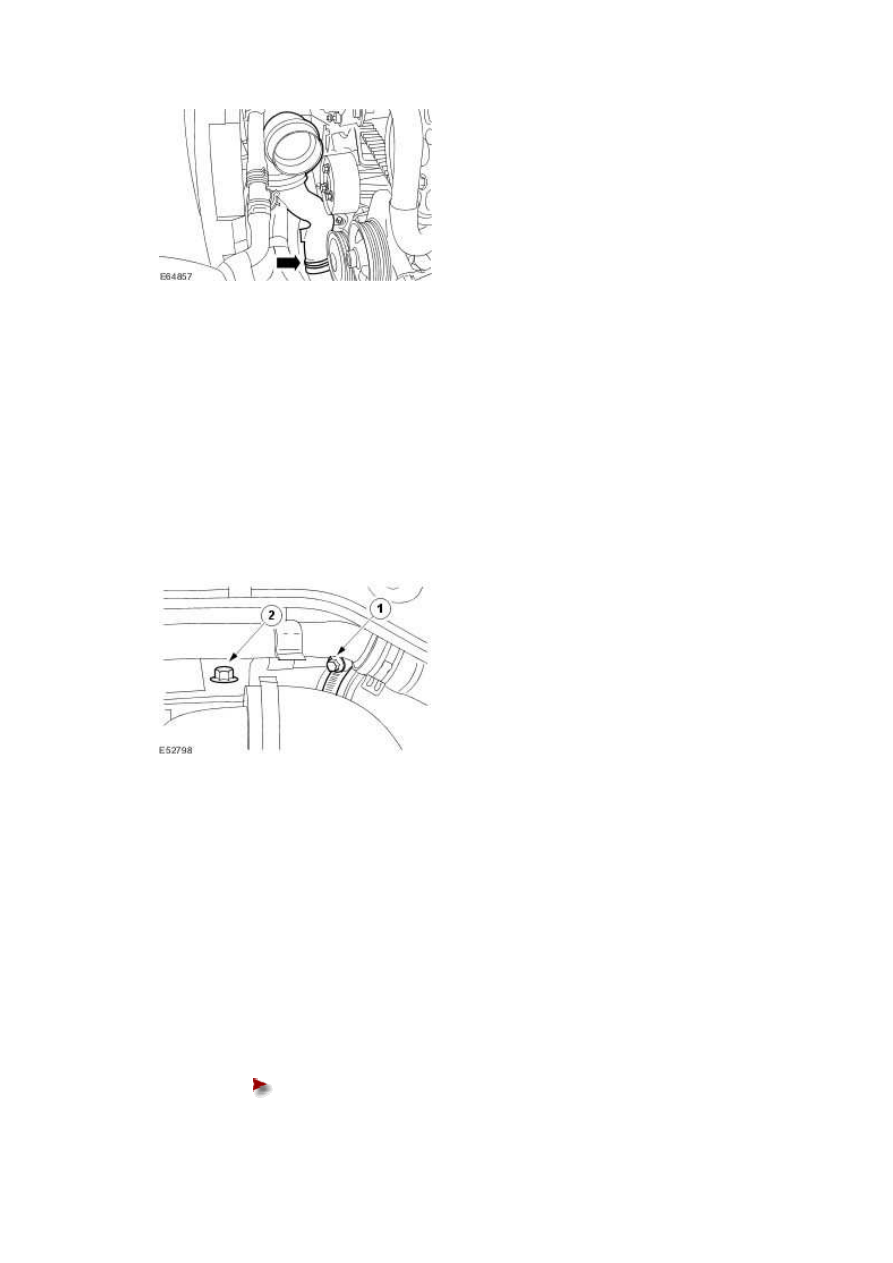

3 . Attach the turbocharger inlet pipe.







4 . Attach the charge air cooler pipe.







5 . Raise the vehicle.





6 . Attach the charge air cooler hose.



1) Tighten to 4 Nm.





2) Tighten to 8 Nm.











7 . Install the crankshaft vibration damper.

For additional information, refer to Crankshaft Vibration Damper (12.21.09)





8 . NOTE:





Install a new gasket.



Install the right-hand timing cover.





Tighten to 10 Nm.
