Jaguar XJ (X350). Manual - part 552

Exhaust Manifold RH (30.15.56)

Removal



1 . Remove the right-hand exhaust gas recirculation (EGR) valve.

For additional information, refer to Exhaust Gas Recirculation (EGR) Valve RH





2 . Remove the right-hand turbocharger.

For additional information, refer to Turbocharger RH





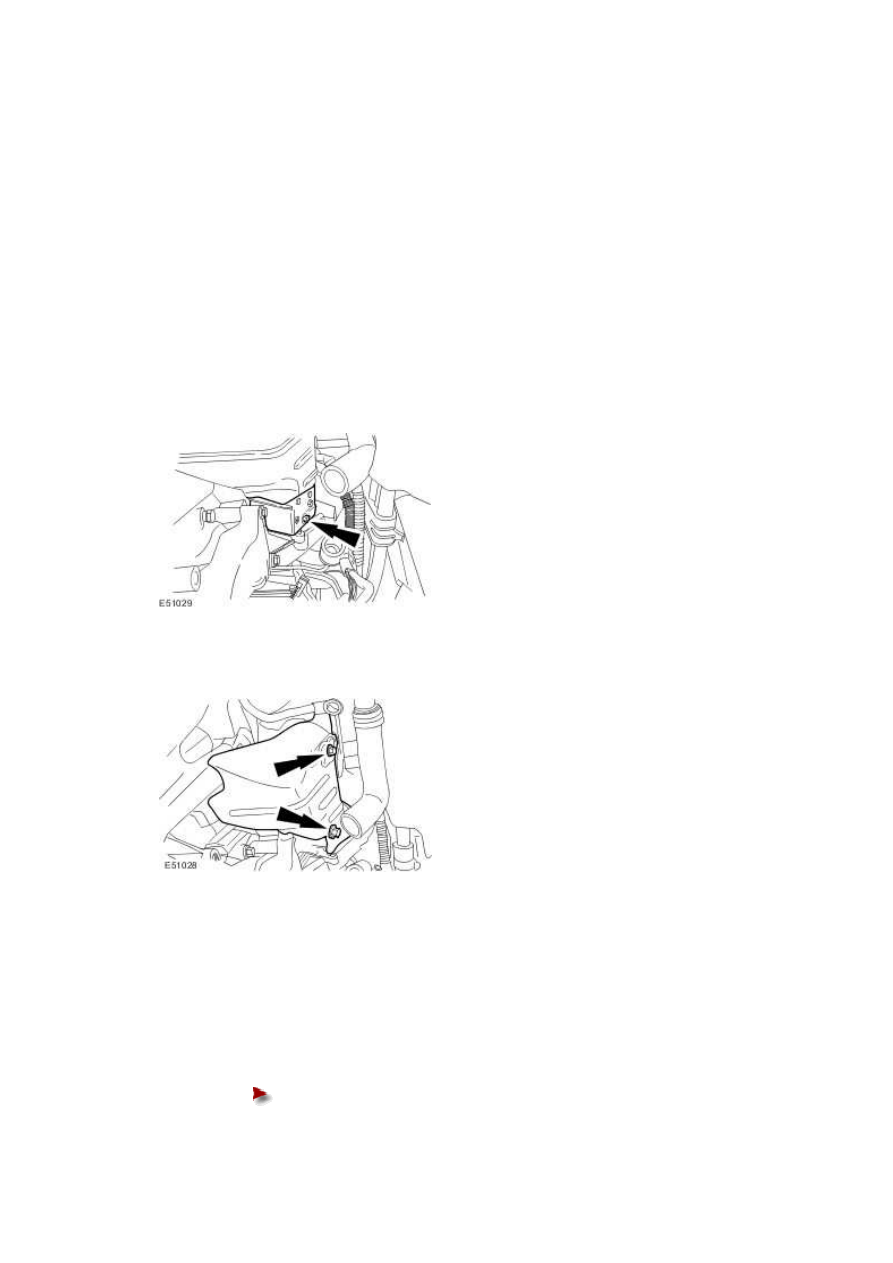

3 . Remove the exhaust manifold front heat shield.







4 . Remove the exhaust manifold rear heat shield.







5 . NOTE:





New exhaust manifold retaining studs must be fitted if the old studs are removed.



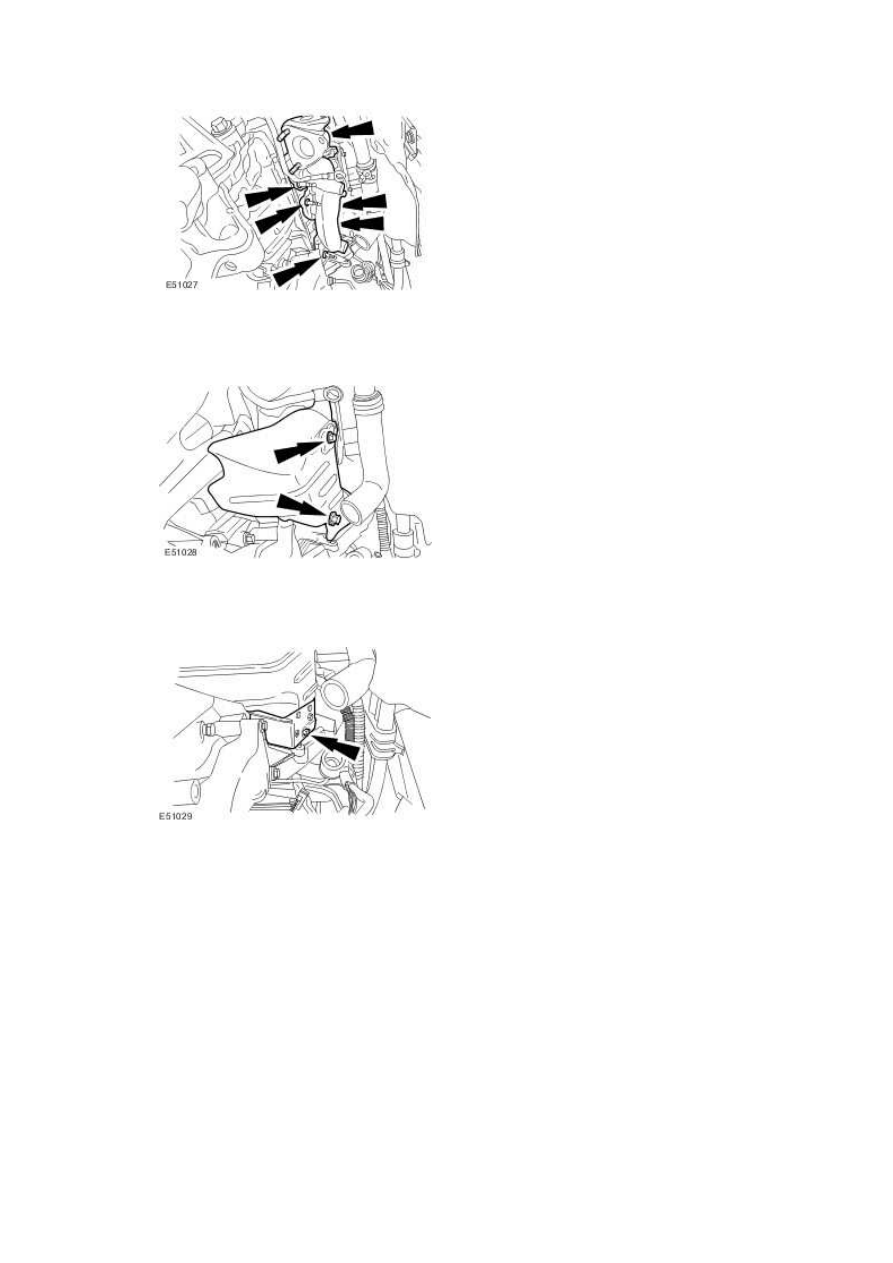

Remove the exhaust manifold.





Remove and discard the retaining nuts.











6 . Remove and discard the exhaust manifold gasket.







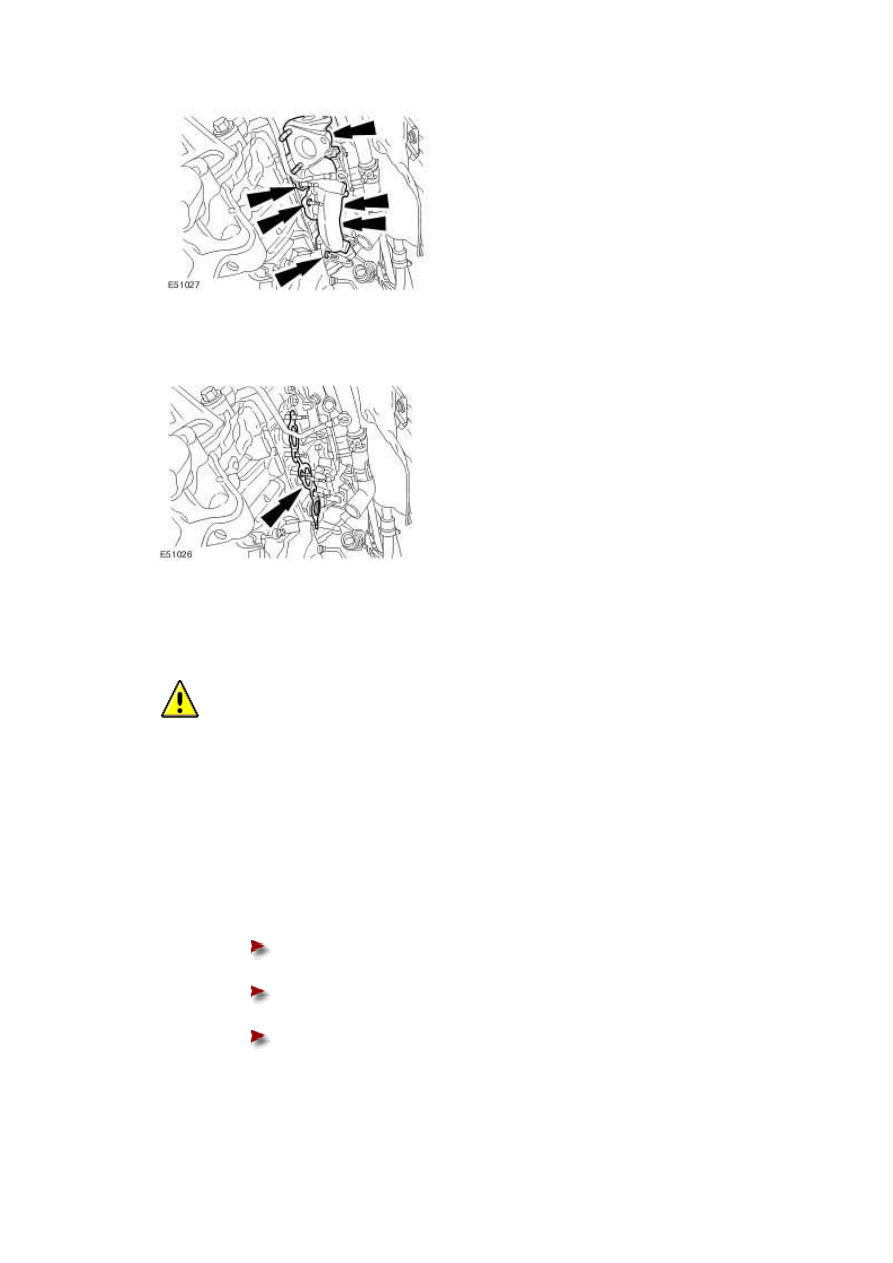

Installation



1

.



  CAUTION: Ensure the exhaust manifold and gasket are correctly aligned to the

cylinder head and studs.





NOTE:





New exhaust manifold retaining studs must be fitted if the old studs are removed.



To install, reverse the removal procedure.





Install a new exhaust manifold gasket.







Install new exhaust manifold retaining nuts.







Tighten to 23 Nm.





www.







2 . Tighten to 10 Nm.







3 . Tighten to 10 Nm.









Flexplate (12.53.13)

Removal



1 . Remove the transmission.

For additional information, refer to





2 . NOTE:





Prevent the flexplate from rotating.

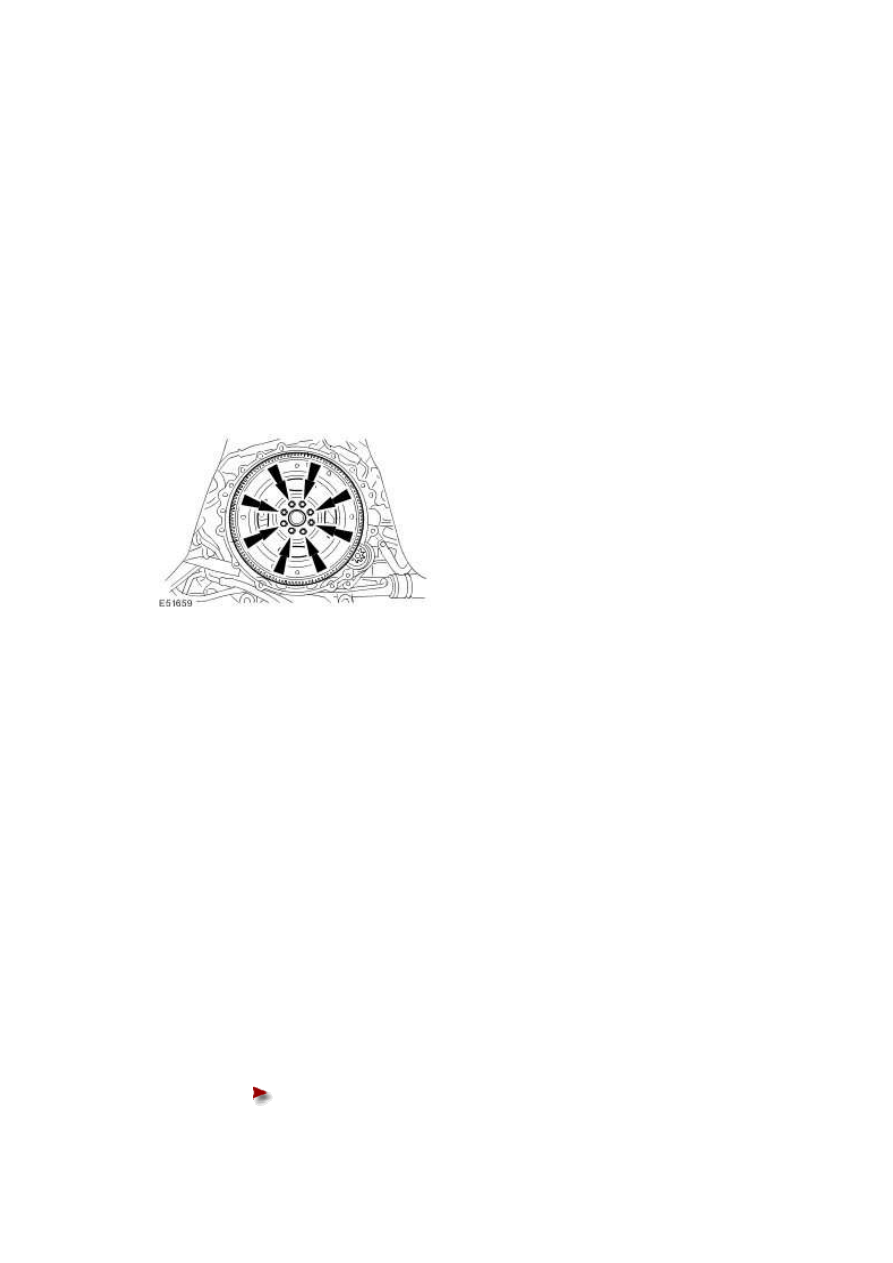

Remove the flexplate.







Installation



1 . NOTE:





Make sure the crankshaft and flexplate mating faces are clean before installation.



NOTE:





The flexplate will only locate in one position.



NOTE:





Install, but do not tighten, the flexplate retaining bolts.



Install the flexplate.





Prevent the flexplate from rotating.
