2 .

  CAUTION: Tighten the flexplate securing bolts in three stages.



Tighten the flexplate securing bolts.





Stage 1: Tighten to 50 Nm.







Stage 2: Tighten to 45 degrees.







Stage 3: Tighten to 45 degrees.











3 . Install the transmission.

For additional information, refer to







Oil Filter Element (12.60.02)

Special Service Tools





Remover - oil filter

303-1128

Removal



1 . Remove the oil filler cap.







2 . Remove the engine cover.







3 . Install the engine oil filler cap to prevent foreign material entering the valve cover.





4

.



NOTE:





Remove and discard the O-ring seal.



Remove the oil filter element housing.

www.





Rotate the oil filter element housing five complete turns counter-

clockwise.







Allow the engine oil to drain from the oil filter element housing for two

minutes.







Remove the oil filter element housing.











5 . Using the special tool, remove the oil filter element.







Installation

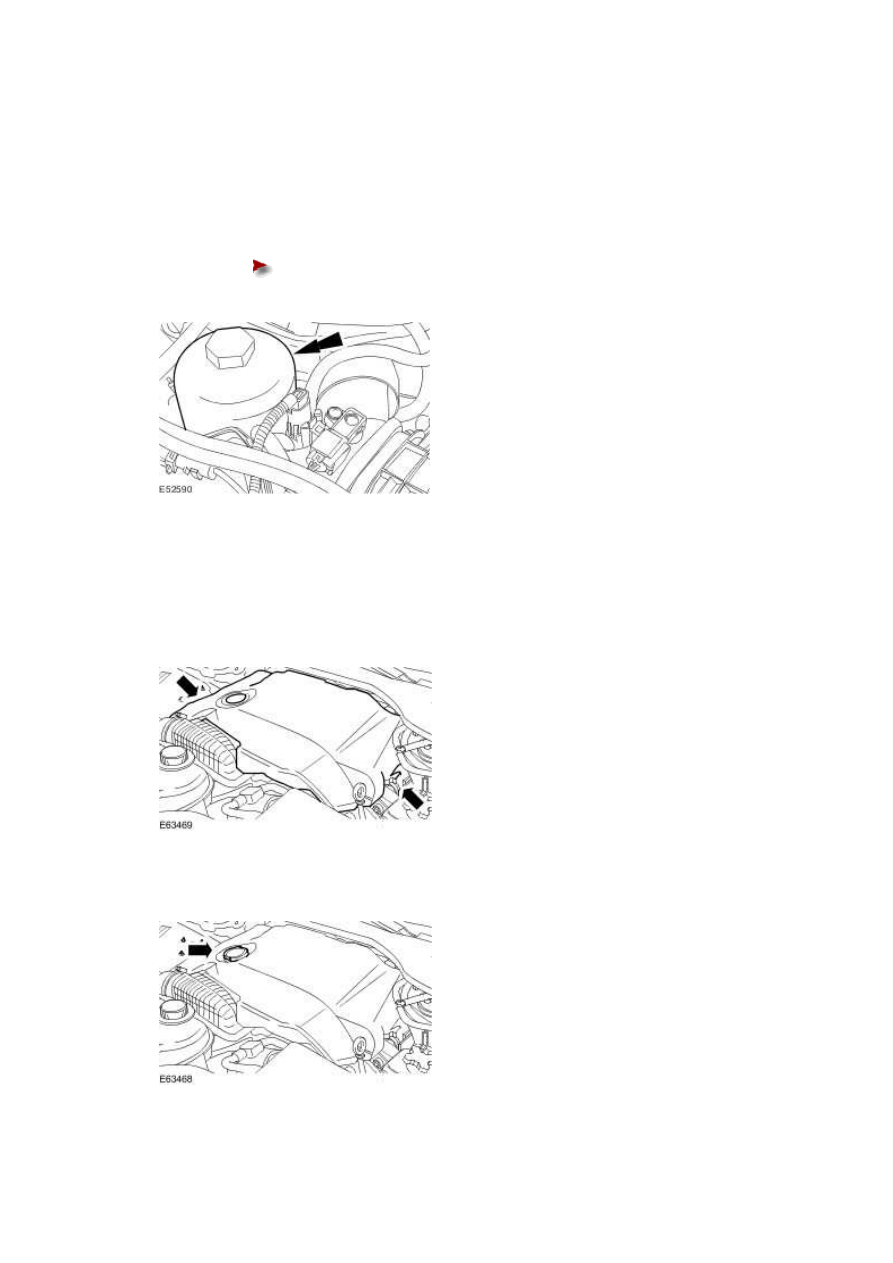

1 . Install the oil filter element.







2 . NOTE:





Install a new O-ring seal.



Install the oil filter element housing.





Tighten to 25 Nm.











3 . Remove the engine oil filler cap.





4 . Install the engine cover.







5 . Install the oil filler cap.
