6 . NOTE:





Make sure that the engine mount electrical connector is fully seated.



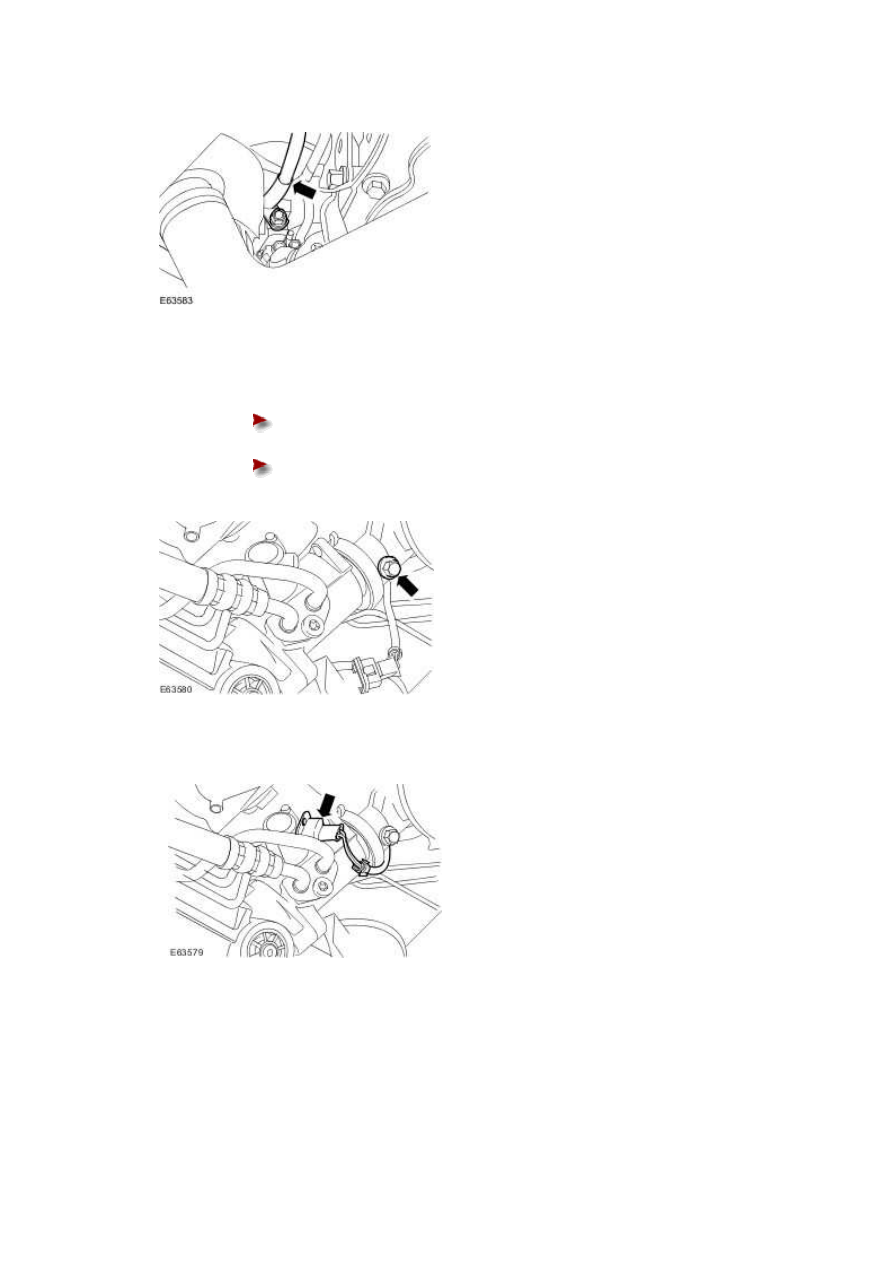

Connect the engine mount electrical connector.





Attach the engine mount wiring harness.











7 . Reposition the starter motor positive cable.







8 . Attach the starter motor positive cable.





Tighten to 10 Nm.











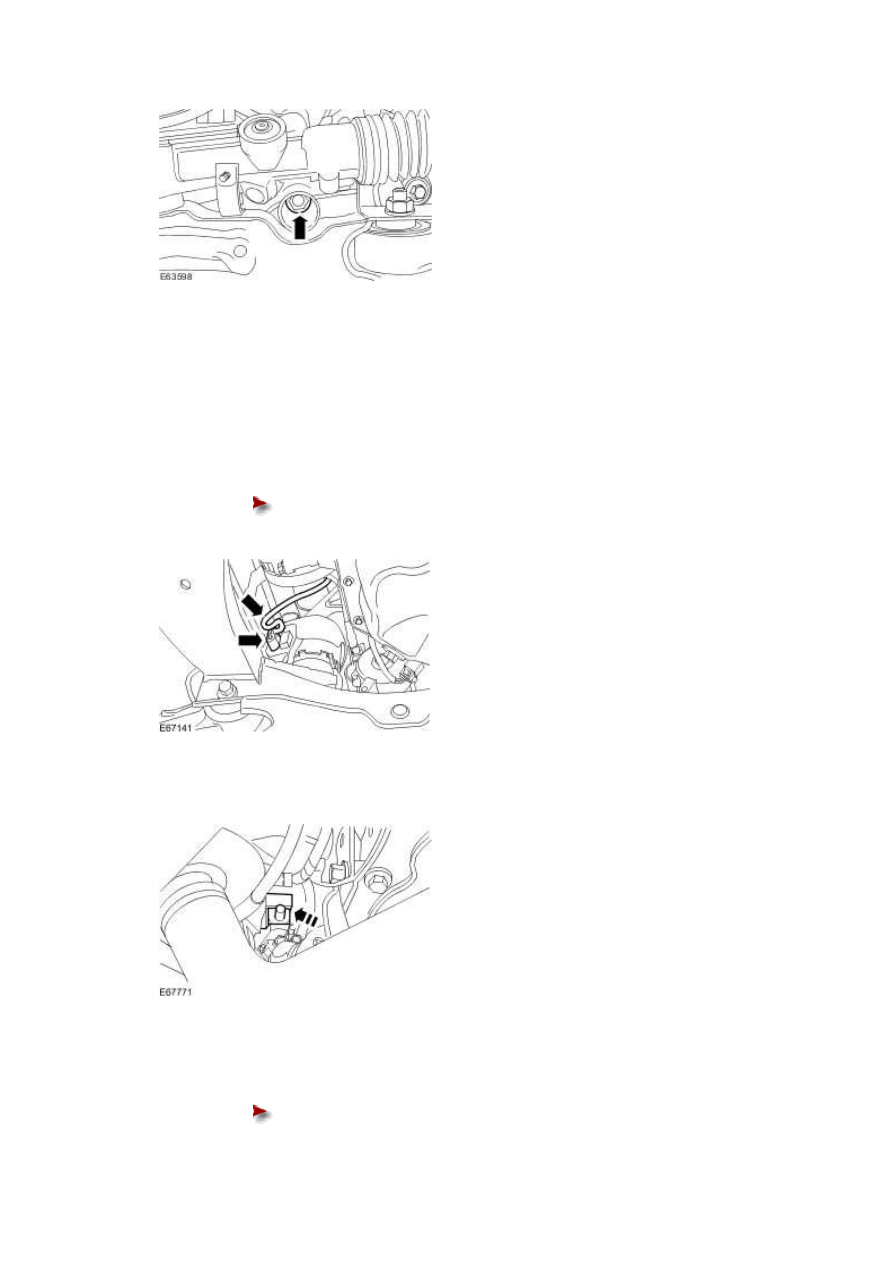

9 . Attach the lower steering column.





Install the steering gear shaft pinch bolt.







Tighten to 35 Nm.











10 . Connect the power steering control valve actuator electrical connector.







11 . Attach the air cleaner outlet tube.



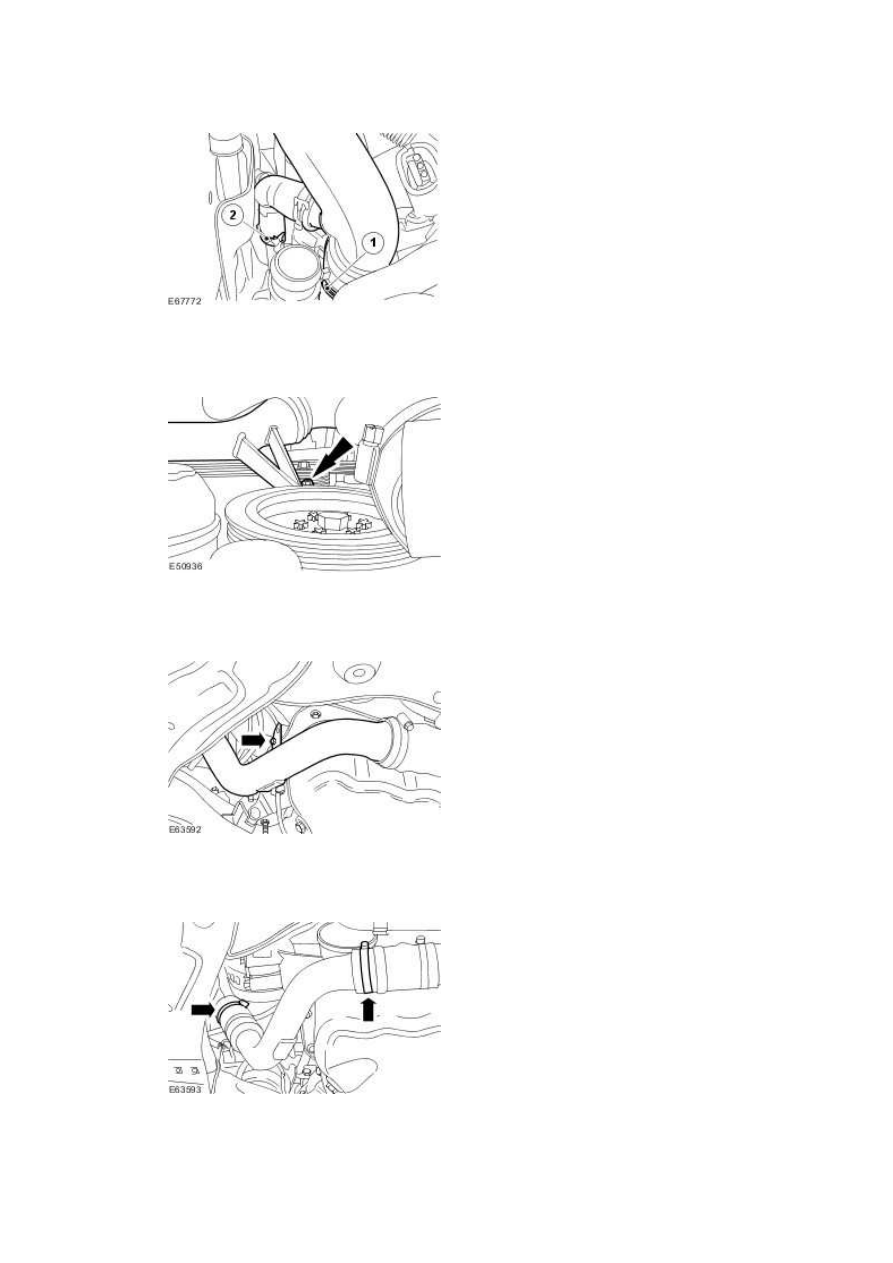

1) Attach the air cleaner outlet tube to turbocharger retaining clip.





2) Attach the air cleaner outlet tube to breather tube retaining clip.



www.









12 . Attach the air cleaner upper outlet tube to the timing cover.







13 . Install the turbocharger outlet pipe.







14 . Tighten the turbocharger outlet pipe retaining clips.







15 . Install the generator cooling duct.







16 . Install the air deflector.

For additional information, refer to Air Deflector (76.11.41)





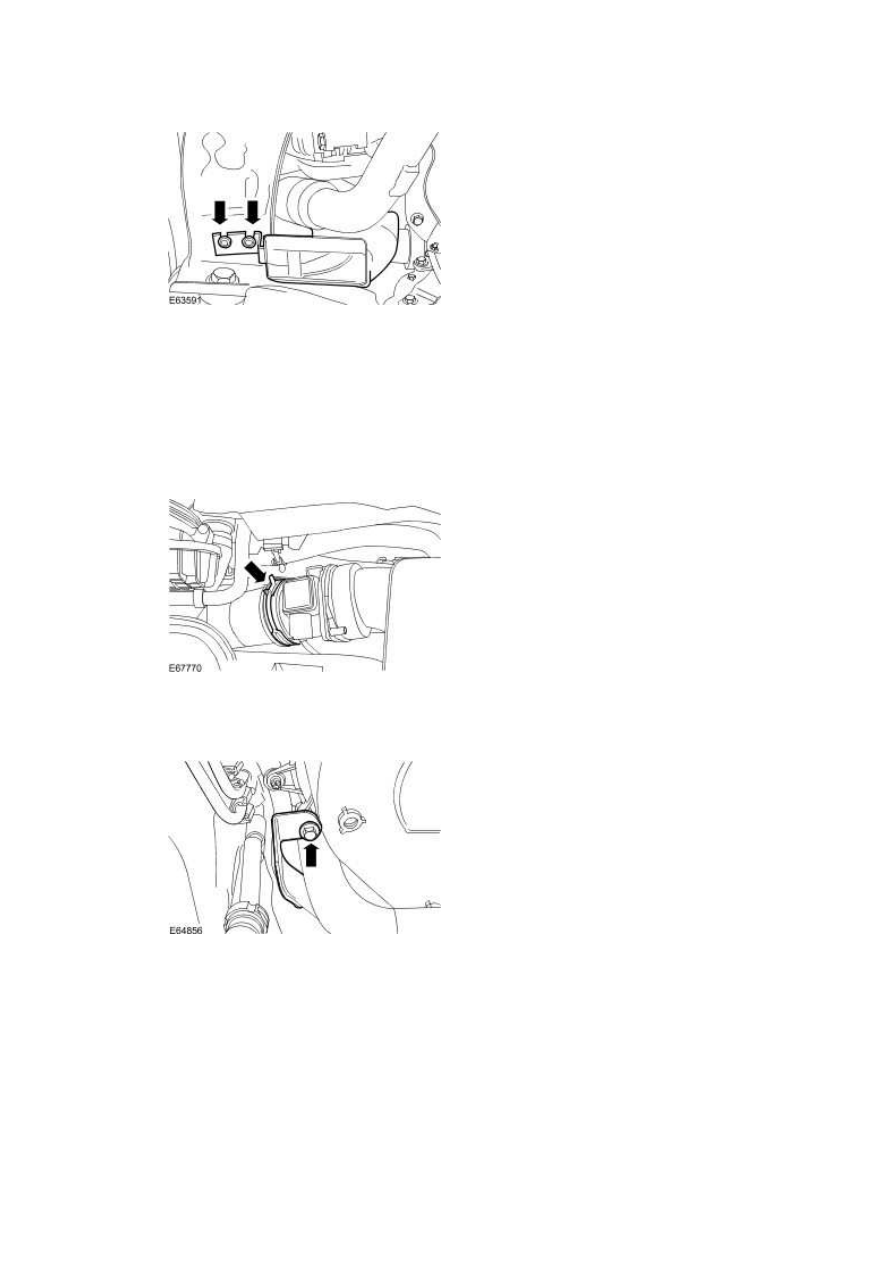

17 . Attach the upper MAF sensor outlet pipe.







18 . Attach the EGR cooler coolant pipe.







19 . Connect the battery ground cable.

For additional information, refer to Battery Connect (86.15.15)
