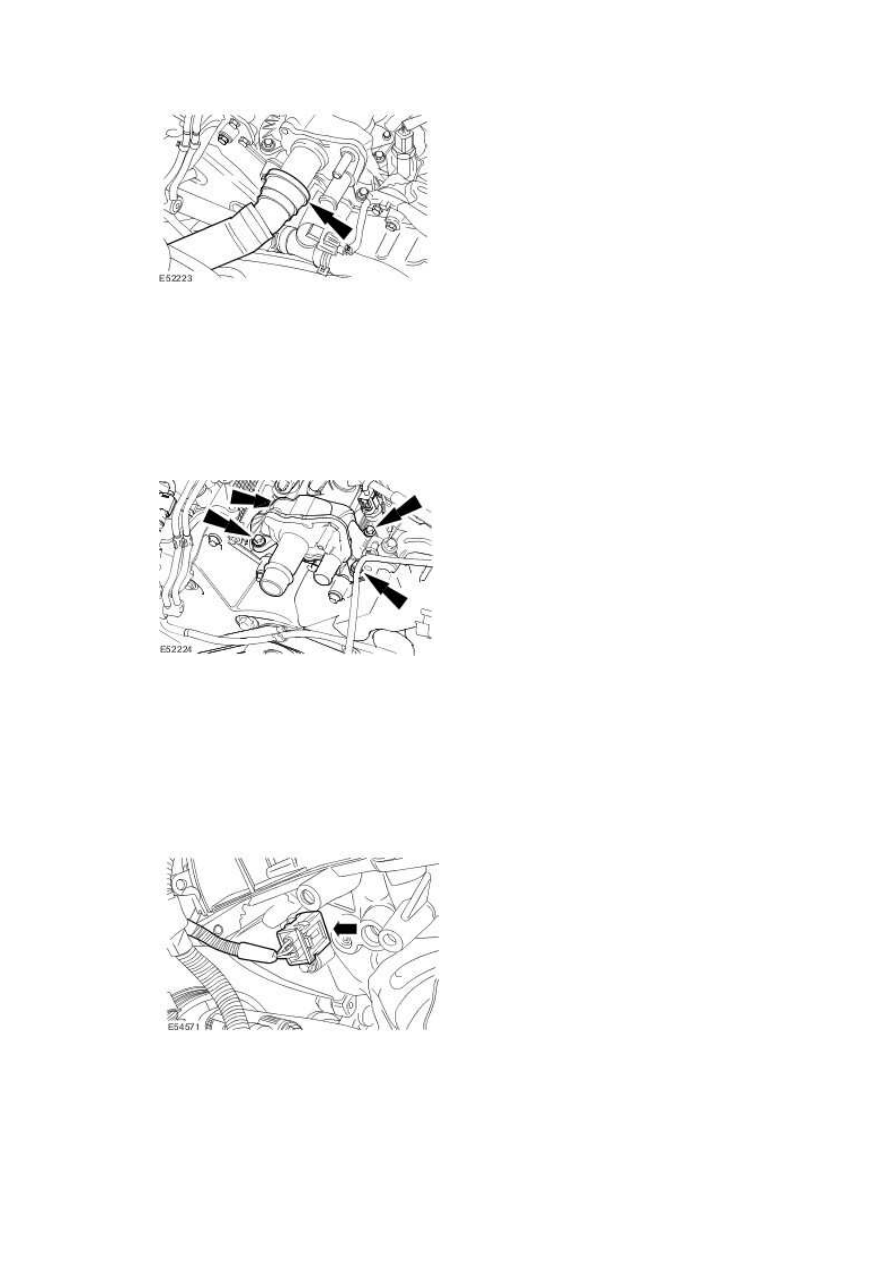

6 . NOTE:





Discard the O-ring seals.



Remove the cylinder head coolant outlet assembly.







7 . Remove the left-hand cylinder head glow plugs.

For additional information, refer to Glow Plugs







8 . Disconnect the camshaft position sensor.







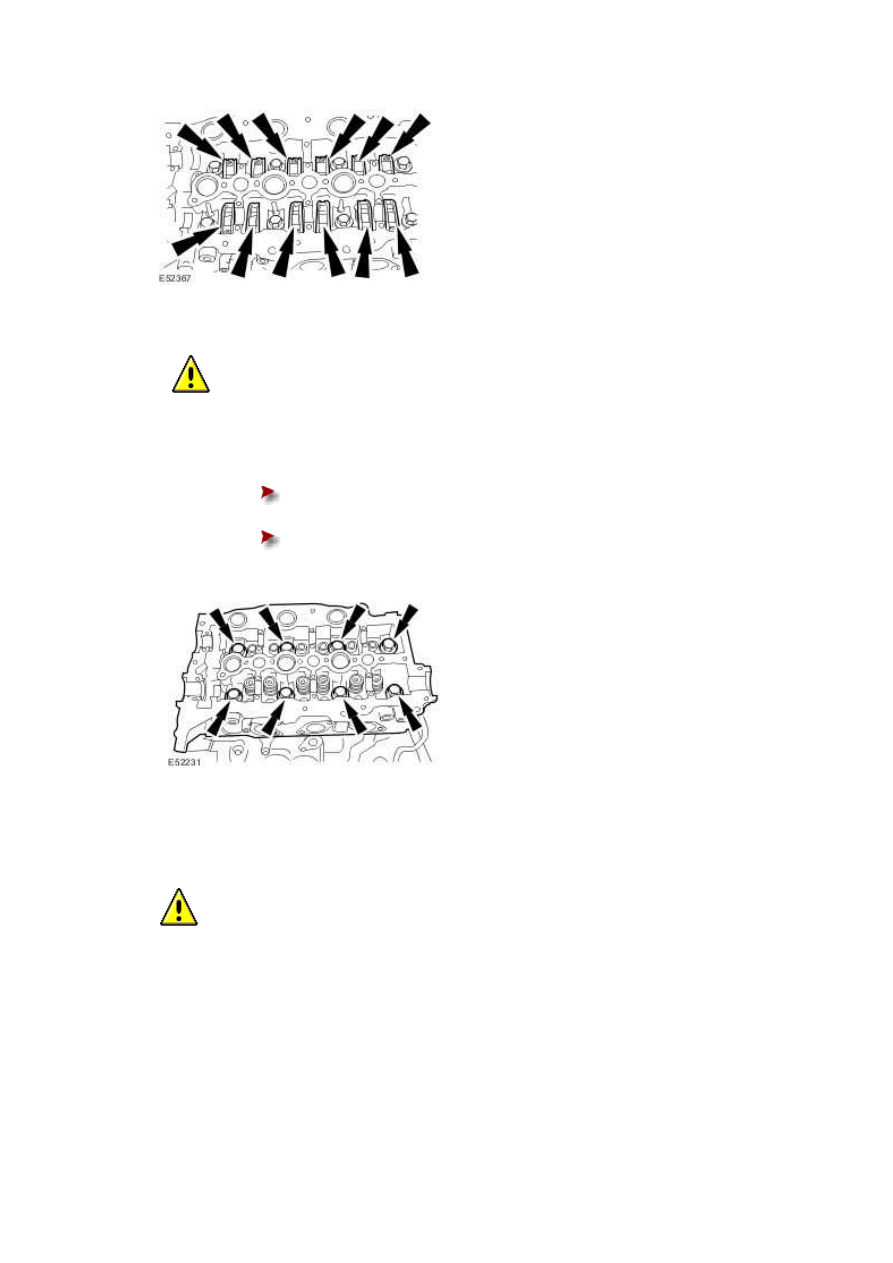

9 . Remove the hydraulic adjuster and rocker assemblies.







10 .

  CAUTION: Only use a plastic scrapper to clean off the old gasket.





Remove the left-hand cylinder head assembly.





Remove and discard the left-hand cylinder head retaining bolts.







Remove and discard the left-hand cylinder head gasket.











Installation



1

.



  CAUTION: Use care when installing the cylinder head. Damage to the cylinder block,

cylinder head or the cylinder head gasket may result.





NOTE:





Install a new cylinder head gasket.

www.





The head gaskets must be installed over the cylinder head to block dowels.



NOTE:





Make sure the cylinder head is installed in its original position.



NOTE:





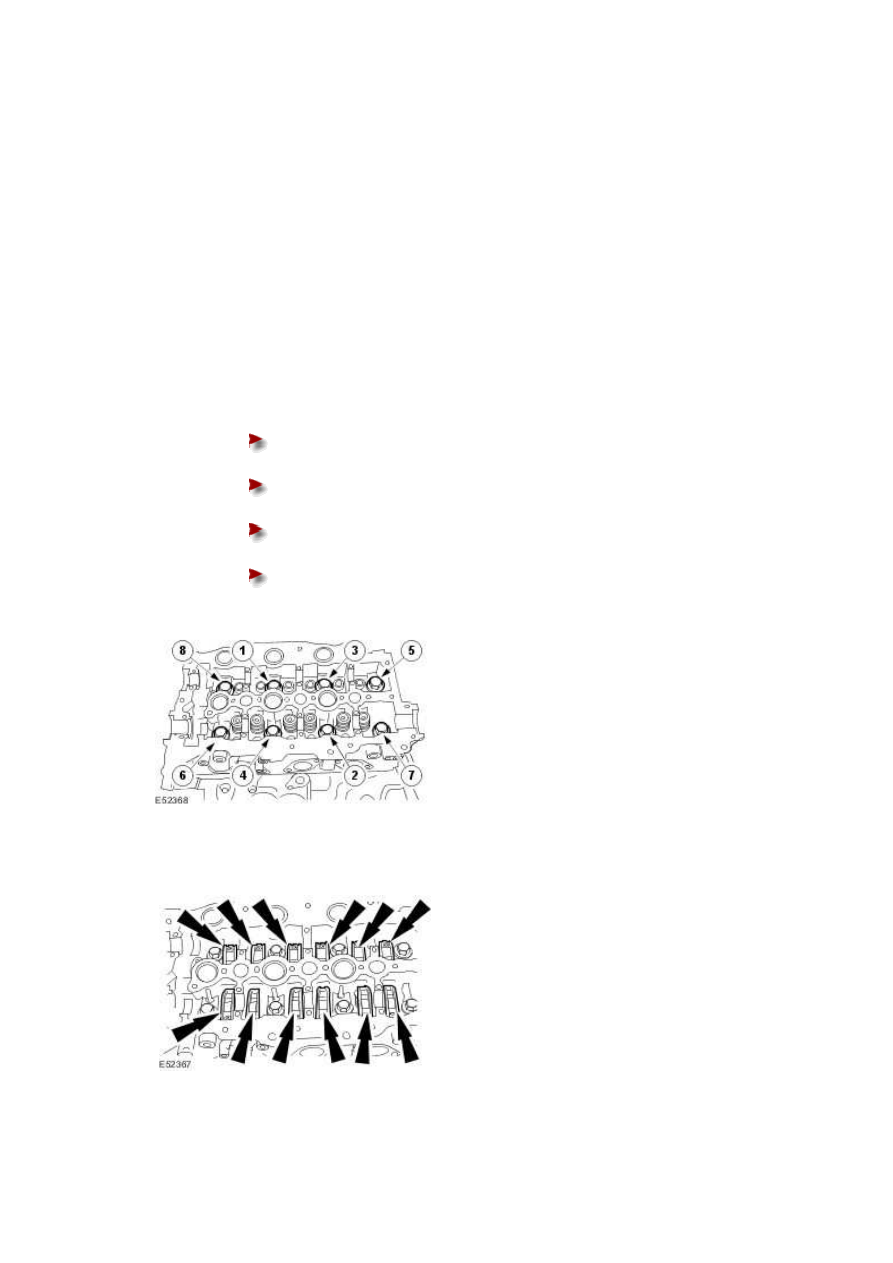

Tighten the retaining bolts in the indicated sequence in four stages.



Install the cylinder head and install new cylinder head retaining bolts.





Stage 1: Tighten to 20 Nm.







Stage 2: Tighten to 40 Nm.







Stage 3: Tighten to 80 Nm.







Stage 4: Tighten to 180 degrees.











2 . Install the hydraulic adjuster and rocker assemblies.







NOTE:



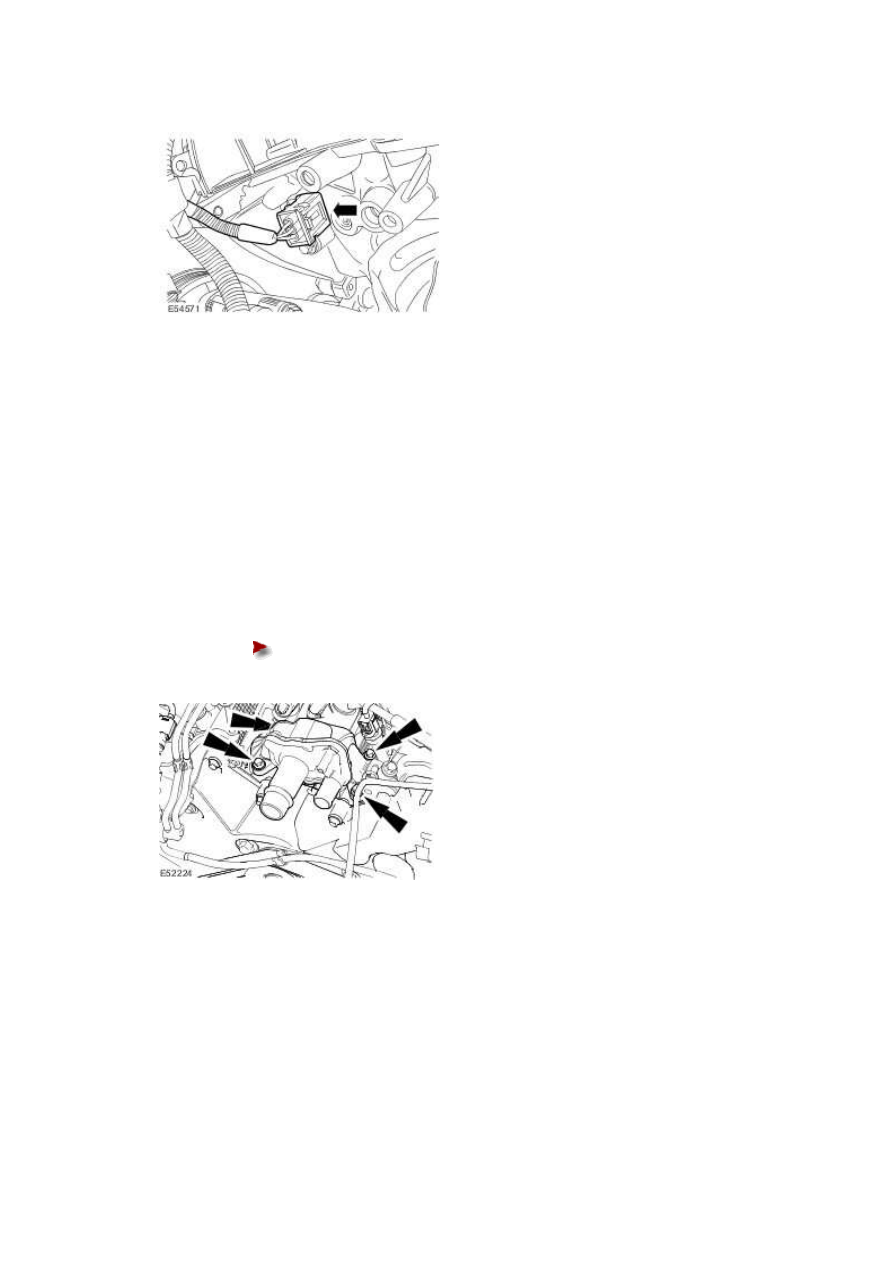

3 . Connect the camshaft position sensor.







4 . Install the left-hand cylinder head glow plugs.

For additional information, refer to Glow Plugs





5 . NOTE:





Install new O-ring seals.



Install the cylinder head coolant outlet assembly.





Tighten to 10 Nm.











6 . Attach the radiator top hose onto the cylinder head coolant outlet assembly.
